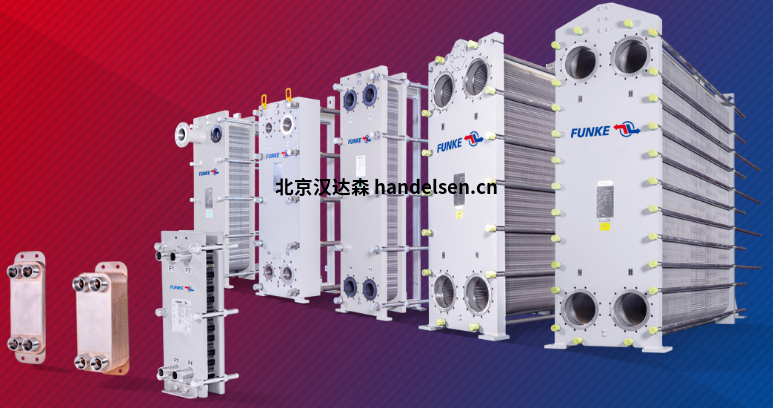

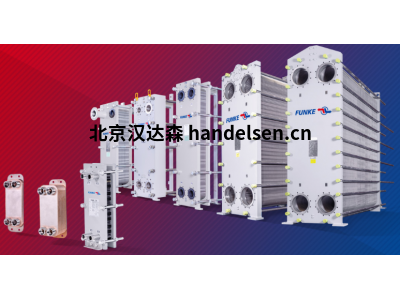

Funke釬焊板式換熱器

       Funke釬焊板式換熱器分為TPL、GPL 和 GPLK 系列實現了高傳熱性能和低壓力損失。壓花不銹鋼板的熱力學優化波紋以及特殊的 FUNKE 插入湍流板 (TPL)，即使在低體積流量下也能產生高湍流。這允許極其有效地利用可用的熱交換面積，從而實現高效的熱傳遞。還產生強大的自清潔效果，大大減少了長時間的停機時間和維護成本。Funke釬焊板式換熱器可以在高壓和高溫下運行，并以其緊湊的設計脫穎而出。



Funke釬焊板式換熱器TPL系列

     TPL 釬焊板式換熱器最初專為冷卻液壓油和機油等應用而開發，也非常適合和部署在機械和工廠工程中的其他應用過程中。TPL 滿足該領域在可靠性和熱力學效率方面的高要求——并且可以極其靈活地設計！

通過對角介質流以及插入流動間隙的特殊湍流板實現了極高的傳熱性能，該技術由Funke獨家開發和生產。湍流板有不同的版本，使技術設計非常靈活。由于 TPL 的模塊化設計，每個單獨的流道都可以適應特定的應用。TPL 的另一個優點是其高彈性，因?yàn)榕c傳統釬焊板式換熱器中使用的點焊相比，表面焊接可以在應力下實現更高的安全水平。例如，由于 TPL 的表面焊接，熱交換器中由壓力或溫度差異引起的應力條件可以明顯更好地吸收。TPL 可以普遍用于不同的媒體。由于強大的 TPL 的高熱傳遞，小尺寸和低空間要求可用于粘度較高的介質?？蛇x的加長端板也有助于安裝已經非常緊湊的裝置。

Funke釬焊板式換熱器TPL系列[技術數據]

每板換熱面積：0.035-0.286平方米

最大限度。運營壓力：36 巴

最大限度。工作溫度：+200°C

[材料]

WA plates: 1.4404 (AISI 316 L)

焊料：銅99.9% (TPL)

焊料：不銹鋼100%(TPLB)

Funke釬焊板式換熱器GPL系列

   Funke  GPL系列應用：包括在處理高腐蝕性介質（如導熱油）的化學設施或?qū)嶒?yàn)室中的特殊應用。在建筑服務中用作循環系統分離，例如區域供熱、太陽能技術和熱泵，以及地板供暖和生活用水供暖。

Funke不銹鋼釬焊板式換熱器適用于飲用水。

Funke釬焊板式換熱器GPL系列[技術數據]

最大限度。運營壓力：25bar/30bar（標準）,可根據要求提供更高的壓力

最大限度。工作溫度：+350°C（標準）

CE認證

材料：100% 不銹鋼



Funke釬焊板式換熱器GPLK系列（帶V波紋的傳熱板）

[應用]

主要用于供暖、空調、電機冷卻和熱回收。

可以普遍用于不同的媒體。

[技術數據]

最大限度。運營壓力： 30 巴

最大限度。工作溫度： +200°C

[材料]WA Plates: 1.4401 / AISI 316

焊料：銅

鎳 (NPLK)
