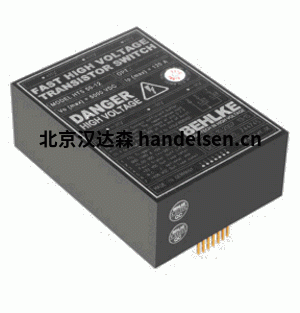

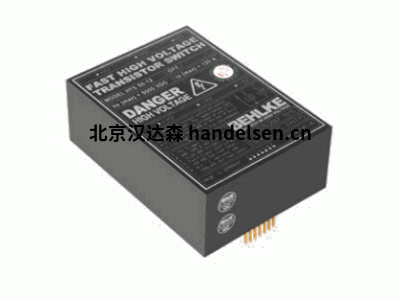

BEHLKE開關：
高壓開關，電流取決于時間，晶閘管/ SCR
●堅固耐用且價格便宜的HV開關，用于放電應用以及與快速高壓FDA續流二極管相關的阻尼正弦波振蕩的產生●高峰值電流能力 ●極高的di / dt，不會因大體積而損害可靠性和預期壽命帶有單個柵極驅動器的單個SCR的數量●非常耐過載 ● 通過簡單的TTL觸發脈沖（2-5 V）易于觸發 ●非常緊湊和輕便 ●各種冷卻選項
應用注意事項： 與具有非常有限的dv / dt和di / dt功能的傳統碟式晶閘管開關不同，快速的BEHLKE晶閘管開關模塊由大量較小的晶閘管管芯（類型取決于多達1000個單晶閘管）組成，并串聯連接，因此對于單個晶閘管，極限dv / dt和di / dt可以有效地拆分為非臨界值。每個晶閘管都由其自己的高度同步和隔離的柵極驅動器觸發。這使得非常短的柵極布線成為可能，并避免了傳統晶閘管開關設計中已知的危險熱點。BEHLKE晶閘管開關可以在物理上盡可能高的di / dt和dv / dt速率以及最大可能的峰值電流下安全地運行，而沒有預期的壽命下降。BEHLKE晶閘管開關是真正由柵極控制的，不會從負載電路汲取點火能量。這允許從幾乎0 V（提供足夠的咬合電流）安全切換到最大電壓，而沒有任何限制。
開關至少隔離了最大工作電壓的150％，因此可以輕松實現高端開關應用。為了節省成本和減小體積，尤其是在低壓側開關應用（例如撬杠電路）中，所有BEHLKE晶閘管開關也可以采用可選的非對稱隔離制成，例如正極200 kV，負極30 kV。 。對于每種晶閘管開關型號，無論其工作電壓如何，都可以通過定制的隔離電壓額定值來滿足特殊的隔離電壓要求。“常規”隔離電壓選項的范圍為40 kV至200 kV（選擇ISO-40，ISO-80，ISO-120，ISO-200）?？筛鶕?jù)要求提供根據歐洲安全標準的“醫學認證”。在約4至8周的交貨周期內，可以在1到150 kV（AC / DC）之間定制任何電壓，在1到100 kA之間定制任何峰值電流。
為了并聯連接多個晶閘管開關，它們配備有同步I / O。如果一個開關由于故障（例如過熱）而關閉，則此功能可確保同步觸發并禁止其他開關模塊的觸發輸入。由于開關的高di / dt能力可能導致強大的電磁場，因此在所有 較大的感應環路區域中，建議使用單獨的控制單元（選件SEP-C）。 這尤其適用于非常大的開關模塊，并且di / dt> 5 kA / µs。對于具有中小型開關模塊的應用，我們建議使用印刷電路板（最終采用多層技術），以最大程度地減小雜散電感并保持感應環路的面積較小。
帶有印刷電路板的設計還保證了整個電子系統的可再現EMC行為。在任何情況下，請確保負載圓環與控制圓環之間保持適當距離，以避免磁性反饋效應，否則內部安全電子設備將檢測到故障情況，并且開關將被鎖定2秒鐘。每次射擊后。大多數開關通過紅色LED指示此情況。
所有BEHLKE晶閘管開關均可選配接地冷卻法蘭（選件GCF），鍍鎳銅散熱片（選件CF），石墨散熱片（選件CF-GRA，陶瓷散熱片（選件CF-CER），水冷卻（選件ILC），對非導電性冷卻劑（選件DLC）或陶瓷冷卻表面（選件CSS）進行直接液體冷卻。為避免高電壓下散熱片產生電暈放電，我們建議直接液體冷卻（選件DLC）為在電壓高于40千伏的冷卻）或陶瓷的冷卻翅片（選項CF-CER）或水冷卻（可選ILC）。出口限制：
最大峰值電流等于或大于500安培的快速固態開關受美國法律和德國法律（雙重使用法規）限制出口。未經美國或德國出口當局的有效出口許可證，不得將這些貨物出口到第三國。可能需要最終用戶聲明。請咨詢BEHLKE。
產品代碼： 型號包含有關電壓，電流和開啟行為的編碼信息。前幾位代表電壓，單位為kV，破折號前的最后一位代表接通行為（0 =固定接通時間，1 =可變接通時間）。破折號后的數字表示以安培x10為單位的電流。特殊功能由第二個破折號后的字母編碼。示例behlke-HTS 60-100-SCR：behlke-HTS = HV晶閘管開關，6 = 6 kV，0 =取決于固定導通時間的電流，100 = 1000安培，SCR =硅控制整流器（晶閘管）。
behlke-HTS 40-1000-SCR
behlke-HTS 60-1000-SCR
behlke-HTS 60-100-SCR
behlke-HTS 60-200-SCR
behlke-HTS 80-200-SCR
behlke-HTS 100-1600-SCR
behlke-HTS 120-200-SCR
behlke-HTS 120-500-SCR
behlke-HTS 120-1600-SCR
behlke-HTS 120-100-SCR
behlke-HTS 150-200-SCR
behlke-HTS 160-200-SCR
behlke-HTS 160-500-SCR
behlke-HTS 160-200-SCR
behlke-HTS 160-1600-SCR
behlke-HTS 200-800-SCR
behlke-HTS 220-800-SCR
behlke-HTS 220-1000-SCR
behlke-HTS 220-1200-SCR
behlke-HTS 240-100-SCR
behlke-HTS 240-800-SCR
behlke-HTS 240-1000-SCR
behlke-HTS 240-1200-SCR
behlke-HTS 300-100-SCR
behlke-HTS 320-200-SCR
behlke-HTS 320-800-SCR
behlke-HTS 320-200-SCR
behlke-HTS 350-800-SCR
behlke-HTS 400-200-SCR
behlke-HTS 440-1200-SCR
behlke-HTS 500-1200-SCR
behlke-HTS 600-200-SCR
behlke-HTS 640-100-SCR
behlke-HTS 800-100-SCR
behlke-HTS 1200-100-SCR
behlke-HTS 1200-2400-SCR
behlke-HTS 1500-1000-SCR
選項：
HFB高頻猝發：通過外部緩沖電容器提高了驅動器的猝發能力。如果產生的間隔小于10μs的脈沖超過10個，則建議使用。
HFS高頻開關：外部提供輔助驅動器電壓（根據類型為50-350 VDC）。是否必須超過規定的“最大工作頻率”。（2）
LP低通：控制輸入??上的低通濾波器。傳播延遲時間將增加?50 ns。抖動+ 500 ps。在高速應用中提高了抗噪能力，并減少了關鍵布線。（3）
ST級攻： 連接器處于堆疊的各個級，以利用單個功率半導體。為了在非常低的工作電壓（<0.01xVo）下也獲得快速的上升時間。
ISO-2525 kV隔離： 隔離電壓增加到25 kVDC。某些型號的外殼尺寸可能會改變。
ISO-4040 kV隔離： 隔離電壓增加到40 kVDC。某些型號的外殼尺寸可能會改變。僅與選件PT-HV有關。
ISO-8080 kV隔離： 隔離電壓增加到80 kVDC。某些型號的外殼尺寸可能會改變。僅與選件PT-HV有關。
ISO-120120 kV隔離：隔離電壓增加到120 kVDC。某些型號的外殼尺寸可能會改變。僅與選件PT-HV有關。
I-PC集成零件組件：根據客戶要求集成小零件組件（例如，緩沖電容器，緩沖器，阻尼電阻器，二極管，光耦合器）。（2）
I-FWD集成式空轉二極管： 內置并聯二極管，恢復時間短。僅與感性負載有關。
LS-C用于控制連接的LEMO插座：輸入Z =100Ω。隨附了帶有兩個插頭和一個插座的組裝的鏈接電纜（1m / 3ft）。提高了抗噪能力。（3）
PT-C用于控制連接的尾纖：帶AMP-Modu插頭的柔性導線（l = 75 mm）。僅適用于帶引腳的開關，如果使用任何冷卻選件（ITC選件除外），則必須用尾纖代替。
PIN-C用于控制連接的引腳：用于印刷電路板設計的鍍金引腳（可提供特殊插座）。此選項僅與帶有標準尾纖的交換模塊有關。
PT-HV高壓連接的尾纖：帶電纜接線頭的柔性引線。為了增加爬電距離。PT-HV是開關電壓大于25 kV的所有類型的標準配置。不建議在極快的電路中使用。
ST-HV用于HV連接的螺釘端子：模塊底部的螺紋插件（如果不是標準的話）。用于PCB設計。在25 kV以上的電壓下運行需要液體絕緣（Galden®/油）或灌封。
SEP-C獨立的控制單元： 帶LED指示器的控制單元位于單獨的外殼中（尺寸為79x38x17 mm）。帶插頭的連接電纜（<1m）。帶焊針或尾纖的控制單元。
POI-C光纖輸入/控制：附加的光纖控制輸入，可通過光纖信號觸發開關（僅與選件SEP-C組合使用）（2）
FOO-F光纖輸出/故障：附加的光纖輸出，通過光纖信號（僅與選件SEP-C結合使用）來讀出開關的故障狀態（2）
UL94
阻燃鑄造樹脂：符合UL-94-VO的鑄造樹脂。所需的最低訂購量。（2）
FH法蘭外殼： 塑料法蘭外殼，用于絕緣連接到導電表面。如果該開關不適用于印刷電路板，則是理想選擇。建議使用選項PT-HV。
TH管狀殼體：管狀而不是矩形殼體。適應特定的環境條件或遇到困難的組裝情況。（2）
FC平整外殼：標準塑料外殼的高度降低到19/25 mm。不能與CF，GCF和DLC冷卻選項組合使用。
ITC增加的導熱系數：特殊的模制工藝可增加模塊的導熱系數。Pd（max）將增加約。20-30％。（2）
CF銅散熱片d = 0.5毫米：散熱片 高度35毫米。鍍鎳。用于強制對流或自然對流的空氣冷卻，以及非導電冷卻液的液體冷卻。
CF-1銅散熱片d = 1毫米：散熱片厚度為1.0毫米，而不是0.5毫米。最高 功耗Pd（max）將增加約80％。用于空氣或液體冷卻（例如Galden®或油）。
CF-X2銅散熱片“ XL”：散熱片面積增加了2倍。推薦用于自然空氣對流。與強制空氣或液體冷卻有關的冷卻功率沒有明顯改善。
CF-X3銅制散熱片“ XXL”：散熱片面積增加了3倍。推薦用于自然空氣對流。與強制空氣或液體冷卻有關的冷卻功率沒有明顯改善。
CF-CS定制形狀的銅散熱片：個性化的形狀可以滿足特定的OEM要求。（2）可以與選件CF-1，CF-D和CF-S組合使用，以提高冷卻能力。
CF-LC用于液體冷卻的銅散熱片：雙散熱片，鍍鎳銅，高20毫米。用于浸入油箱等中。建議強制對流。與opt組合。CF-S。
CF-D雙銅 散熱片： 約。大約100％的冷卻功率 鰭片之間的間距為2mm，建議使用強制對流。與opt組合。CF-S，CF-X2，CF-X3和CF-CS。
CF-S銅散熱 片：半導體焊接在散熱片上。大約 冷卻能力提高30％到100％（取決于類型）。與選件CF-D，CF-X2，CF-X3和CF-CS組合。
CF-GRA由石墨制成的非隔離式散熱片： 在類似的熱傳遞條件下，與銅相比，重量非常輕，但熱容卻降低了。厚度為0.5或1毫米，高度為35毫米。
CF-CER陶瓷制成的隔離式散熱片： 傳熱特性類似于氧化鋁。由于鰭片之間的間距為2 mm，因此建議使用強制對流。高度35毫米。
CCS陶瓷冷卻表面：開關模塊的頂部由陶瓷制成。傳熱性能類似于氧化鋁。最大限度。20 kVDC隔離。建議強制對流。
CCF陶瓷冷卻法蘭：開關模塊的底部由平磨陶瓷板制成。集成金屬框架，確保均勻，安全的接觸壓力。最大限度。40 kVDC隔離。
C-DR驅動 器的冷卻：驅動器和控制電子裝置的額外冷卻。建議在更高的開關頻率下與選件HFS結合使用。（2）
GCF接地的冷卻法蘭：用于大功率應用的鍍鎳銅法蘭。最大限度。隔離電壓40kV。耦合電容增加。僅與選件SPT-C結合使用。
GCF-X2接地冷卻法蘭，最大值 連續功耗增加了2 倍：減小了“切換到法蘭”的熱阻，使功率消耗增加了一倍。（2）
ILC間接液體冷卻： 液體冷卻適用于所有類型的導電冷卻劑，包括。水。內部熱交換器由陶瓷制成。用于中等功耗。
DLC直接液體冷卻： 內部冷卻通道環繞功率半導體。高頻應用中最有效的冷卻方式。僅非導電冷卻液。
HI-REL高可靠性/ MIL版本： 可根據要求提供。（2）
