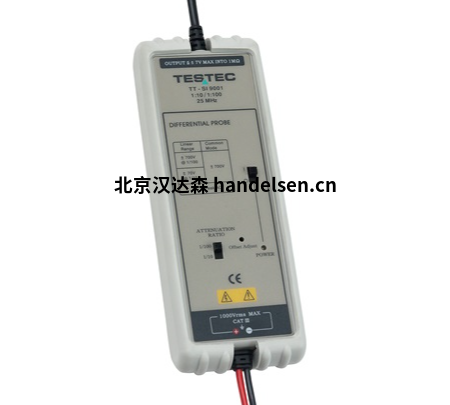

testecTT-SI 9001 /testec TT-SI 900225MHz 有源差分探頭
testecTT-SI 9001 testec TT-SI 9002
張曼麗
QQ：3541447690
手機：18500768072
電話：010-64714988-195
傳真：010-84786709-667
郵件：sales95@handelsen.cn |
 |
 |
帶寬 DC 至 25MHz (-3dB) DC 至 25MHz (-3dB)
衰減比 1:10 / 1:100 1:20 / 1:200
精度 ±2% ±2%
上升時間 14ns 14ns
輸入阻抗 4MΩ // 對地每側 5,5pF 4MΩ // 對地每側 5,5pF
輸入電壓
- 差分范圍
1:10 ±70V（直流+峰值交流）或 70Vrms
1:100 ±700V（直流+峰值交流）
或 700Vrms
1:20 ±140V（直流+峰值交流）或 140Vrms
1:200 ±1400V（直流+峰值交流）
或 1000Vrms
輸入電壓
- 共模范圍
1:10 和 1:100
±700V（直流+峰值交流）或700Vrms
1:20 和 1:200
±1400V（直流+峰值交流）
或 1000Vrms
輸入電壓
- 絕對最大值。
（差異或共同）
1:10 和 1:100
±1400V（直流+峰值交流）或1000Vrms
1:20 和 1:200
±1400V（直流+峰值交流）
或 1000Vrms
測量類別 CAT III CAT III
輸出電壓
- 擺動 ±7V（進入 50kΩ 負載）±7V（進入 50kΩ 負載）
輸出電壓
- 偏移（典型值）<±5mV <±5mV
輸出電壓
- 噪聲（典型） 0,7mVrms 0,7mVrms
源阻抗
（典型的）
50Ω（使用1MΩ輸入系統
示波器）
50Ω（使用1MΩ輸入系統
示波器）
CMRR（典型值） -86dB @50Hz, -66dB @20kHZ -80dB @50Hz, -60dB @20kHz
環境操作
溫度 -10°C 至 40°C -10°C 至 40°C
環境存儲
溫度 -30°C 至 70°C -30°C 至 70°C
環境操作
濕度 25% 至 85% RH 25% 至 85% RH
環境存儲
濕度 25% 至 85% RH 25% 至 85% RH
電源要求
- 標準 4 x AA 電池 4 x AA 電池
電源要求
- 可選的
電源線或電源適配器
(6VDC/60mA 或穩壓
9VDC/40mA)
電源線或電源適配器
(6VDC/60mA 或穩壓 9VDC/40mA)
BNC 電纜長度 95cm 95cm
輸入引線長度 45cm 45cm
重量 400g（探頭和 PVC 護套） 400g（探頭和 PVC 護套）
尺寸 (LxWxH) 170mm x 63mm x 21mm 170mm x 63mm x 21mm
TESTEC Elektronik GmbH 公司由合伙人 Andreas Mann、Robert Mann 和 Marcus Wagener 于 1991 年在美因河畔法蘭克福成立。TESTEC Elektronik GmbH主營業務為示波器探頭及測試測量配件的生產和銷售。
