IBS Precision Engineering Boxway氣動滑軌系列 漢達森直采

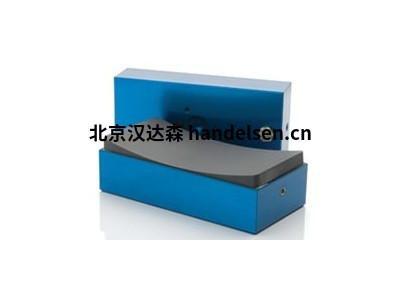

IBS Precision Engineering Boxway 氣動滑軌為IBS Precision Engineering 燕尾式氣動滑軌



IBS Boxway 氣動滑軌是原始的集成滑軌和導軌組件。Boxway 的導軌可以是端部支撐的，也可以是連續支撐的（防止大跨度端部支撐配置中固有的下垂）。Boxway 具有低調的線性軌道和比燕尾榫稍寬的滑塊，還提供最大的承載能力。 所有 Boxway 滑軌的性能，包括負載能力和精度，都是相同的。區別是客戶對滑軌長度的選擇。



Boxway 氣動滑軌具有在各種滑軌長度范圍內無摩擦運動的所有優點，適合精確的直線運動和最大的承載能力的應用場景。



這種標準的集成滑軌和導軌組件到貨時可以進行連續支撐或端部支撐安裝。憑借其低調的線性軌道，10.5 英寸軌道比 Dovetail 稍寬，提供了該組織所有滑軌產品線中最大的承載能力。配對的導軌提供 12 英寸的行程標準。

S40-05267-254671

導軌長度 12英寸

輸入壓力 0.41兆帕

流動 19.8 無功

最大負載 2669 北

精度“Y” 0.065微米

精度“Z” 0.065微米

剛度“Y” 175126 牛/毫米

剛度“Z” 350253牛/毫米

滑塊重量 10.21公斤

導軌重量 每 25 毫米 0.7 公斤

最大俯仰力矩 226.8 牛米

最大側傾力矩 317.9 牛米

偏航力矩最大值 65.4 牛米

這種標準的集成滑軌和導軌組件到貨時可以進行連續支撐或端部支撐安裝。憑借其低調的線性軌道，10.5 英寸軌道比 Dovetail 稍寬，提供了該組織所有滑軌產品線中承載能力。配對的導軌提供 4 英寸的行程標準。



S40-05267-254368

導軌長度  4英寸

輸入壓力 0.41兆帕

流動 19.8 無功

最大負載 2669 北

精度“Y” 0.065微米

精度“Z” 0.065微米

剛度“Y” 175126 牛/毫米

剛度“Z” 350253牛/毫米

滑塊重量 10.21公斤

導軌重量 每 25 毫米 0.7 公斤

最大俯仰力矩 226.8 牛米

最大側傾力矩 317.9 牛米

偏航力矩最大值 65.4 牛米
