CALLAN TECHNOLOGY-TT 203X/204X直流電機

CALLAN TECHNOLOGY-技術參數：

電機系列

扭矩（磅英尺）0.3 至 1.2

電壓直流 (V)最多 90 個。

速度 (RPM)6000

框架尺寸(Ø 英寸)3

軸徑(Ø 英寸)0.5



CALLAN TECHNOLOGY-特點：

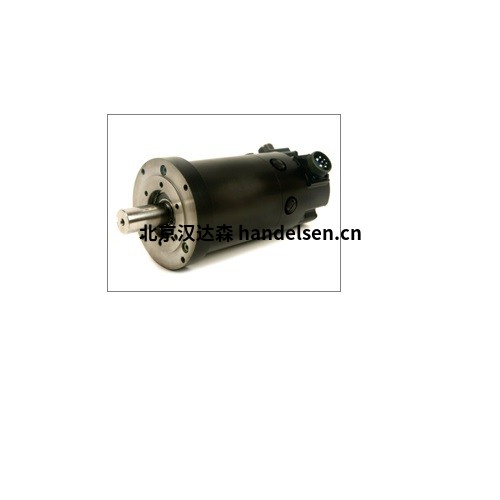

Callan Technology 的 TT-203X 和 TT-204X 系列伺服電機采用面裝式，并作為標準配備 TGF-1568-147A 轉速計。 TT-203X/204X 系列緊湊型伺服電機專為機器人、機床和自動搬運設備以及精度、可靠性和高功率/重量比至關重要的移動和通用伺服驅動應用而設計。與傳統的鐵氧體磁鐵或繞線勵磁電機相比，稀土磁鐵的使用導致具有非常有利的功率/重量比的緊湊型電機。最大端電壓一直保持在 90 V，但可以從較低的電壓（例如 48 或 60 V）獲得非常有用的性能，在降低的速度下保持扭矩。規定通過非驅動端的軸伸端安裝測速器、編碼器、旋轉變壓器和其他位置反饋裝置。還可以集成故障安全制動器以及通過 MS 連接器、電纜或飛線進行的替代電源連接。



上面的電氣規格是我們標準繞組的示例。我們有許多特殊繞組，旨在涵蓋大多數速度/扭矩應用。如果下面的繞組不適合您的應用，請聯系我們，我們將為您設計特殊的繞組。



規格



4 至 14.2 lb.in 連續

0.12 至 0.4 馬力

6000 rpm 最高轉速

緊湊的尺寸

高能稀土磁鐵

提供編碼器安裝套管

四極電機





標準功能



圓形法蘭

PG 腺

IP44 密封

鍵槽

太長



選項



制動

連接器

特殊繞組

無鍵槽

特殊軸

恒溫器

油封

特殊密封

后軸延長件



CALLAN TECHNOLOGY-型號：



CALLAN TECHNOLOGY-TT 203X-1010

CALLAN TECHNOLOGY-TT 203X-1011

CALLAN TECHNOLOGY-TT 204X-1010

CALLAN TECHNOLOGY-TT 204X-1011
