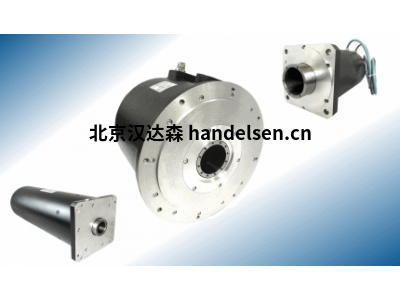

ALXION扭矩電機SThigh系列

　　ALXION 旨在滿足新的工業需求，為直接驅動創建了 ST high 扭矩電機系列，允許加速高達 20 000 rad/s2。145，190 和 300ST 系列的直接驅動電機具有出色的兼等性，連續扭矩重量高達 3.7 Nm/Kg，峰值扭矩重量高達 18 Nm/Kg。

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　主要特征 扭矩電機

　　永久扭矩高達 261 Nm，峰值扭矩高達 1161 Nm

　　使用直徑達 75 mm 的空心軸的可能性

　　三種電機技術：

　　HP ： 高精度與扭矩< 1 % 145 × 190 ST

　　SP ： 標準精度與扭矩 + 或< 2% 為 145 × 190 ST

　　X ： 高精度與扭矩< 2%

　　位置反饋：

　　解析器：精密±1弧分鐘或±10弧形

　　辛科斯編碼器：增量或與減刑軌道

　　ENDAT絕對編碼器

　　HIPERFACE®編碼器

　　保護程度：IP54

　　電源和信號連接：6 級，電纜長度 2 米

　　濕度：< 85% (不凝結)

　　優勢

　　高動態

　　無減員

　　無反彈

　　高精度伺服

　　消除維護

　　服務機械主義的簡化

　　噪

　　機器優化和簡化

　　范圍的特征

　　建議在三個直徑，145，190和300毫米與各種位置反饋：解析器，編碼器和各種軸：空心，盲或固體軸。額定扭矩覆蓋范圍在 8 Nm 和 261 N.m 之間，在自然對流中，峰值扭矩覆蓋范圍從 27.5 Nm 到 1161 Nm。用于直驅的 ST 扭矩電機的額定速度可達 1500 rpm。這些高扭矩電機具有出色的共性，連續扭矩重量高達 3.7 Nm/Kg，峰值扭矩重量高達 18 Nm/Kg，非常適合直接驅動電機應用。建議將兩個繞繞作為標準：145ST 或 500 rpm 的 500 轉和 1000 rpm 的 190ST 和 200 rpm 以及 300ST 的 800 rpm。但繞繞可以很容易地適應，以配合您的最佳驅動器評級。

　　ST 電機范圍 - 補充數據

　　電機 145 ST 范圍版本 400 Vac / 460 Vac

　　攤位上連續扭矩： 從 8 到 47.4 Nm

　　峰值扭矩：從 27.5 到 220 Nm

　　額定速度：從 500 到 1500 RPM

　　空心軸：直徑60毫米標準

　　技術特點 汽車 145 ST 版 400 / 460 Vac

　　尺寸電機 145 ST

　　扭矩/速度曲線 145 ST

　　145 臺 ST 電機的編碼

　　電機 190 ST 范圍版本 400 Vac / 460 Vac

　　攤位上連續扭矩： 從 19 到 111 Nm

　　峰值扭矩：從 62 到 496 Nm

　　額定速度：從 500 到 1500 RPM

　　空心軸：直徑75毫米標準

　　技術特點 汽車 190 ST 版 400 / 460 Vac

　　尺寸電機 190 ST

　　扭矩/速度曲線 190 ST

　　190 臺 ST 電機的編碼

　　電機 300 ST 范圍版本 400 Vac / 460 Vac

　　攤位上連續扭矩： 從 54 到 261 Nm

　　峰值扭矩：從 193 到 1161 Nm

　　額定速度：從 200 到 800 RPM

　　空心軸：直徑72毫米標準

　　技術特點 汽車 300 ST 版 400 / 460 Vac

　　尺寸電機 300 ST

　　扭矩/速度曲線 300 ST

　　300 臺 ST 電機的編碼

　　ST 汽車的選擇

　　ST 電機選項

　　全直驅目錄

　　全直驅目錄

　　ST 電機的電纜標記

　　ST 電機的電纜標記

　　關于ST和STK扭矩汽車的申請說明

　　申請說明

　　下載外部圖紙

　　下載外部圖紙

　　永磁體無刷扭矩電機

　　ALXION ST 扭矩電機系列專為工業伺服力學的直接驅動而設計，特別是用于高動力學應用。

　　ST 扭矩電機的特點是集成了直徑達 300 mm 的 STK 套件電機的活動部件，即其轉子和定子在外殼中，外殼中帶有法蘭、滾珠軸承、編碼器或解析器、空心軸、盲軸或?qū)嵭妮S，通過電纜或連接器連接。

　　因此，ST 扭矩電機在緊湊性、高扭矩密度、精度和可靠性方面具有與 STK 電機套件相同的優勢。他們?yōu)闄C器制造商提供一個完整的電機，在那里沒有興趣在機器本身的電機活動部件的集成。在沒有重要幀的機器中尤其如此。特別值得一提的是旋轉木馬，在外部增加了電機和測試長凳。還需要注意的是，高扭矩電機ST用于低負載慣性循環機的應用，因為盡管峰值扭矩較高，但這些電機的慣性降低。
