德國PI Physik Instrumente H-810 6軸微型六腳架



控制是重要的系統組件，也由 PI 提供。這不僅提供了復雜的控制概念，而且還為應用環境提供了硬件和軟件接口。



無論是標準產品還是全新開發產品，無論是 OEM 驅動器還是集成系統，我們的目標始終是為每種可能的應用提供最佳解決方案。

 PI提供多種多樣的機動化線性平臺。應用的多樣性也意味著線性軸具有多種技術可能性。行程從數毫米擴展至數米，精度等級從納米級達微米級：PI使其驅動器、導向或傳感器技術適應于不同的應用條件。



大量不同的型號可提供真空版本。多軸組合可通過轉接支架實現，利用匹配的Z向位移臺和轉臺還可實現更加緊湊的結構。

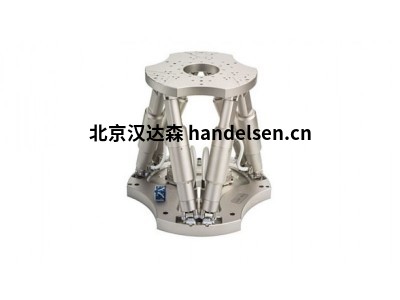

H-810 6軸微型六腳架

最小空間內的高精度



?行程范圍為40毫米/ 60度

?承重達5公斤

?重復性達±0.08 µm

速度為6 mm / s

?可在任何方向上工作

?虛擬樞軸點



六個運動自由度的并行運動設計使其比串行運動更加緊湊和堅固

系統，動態范圍更大，電纜不移動：更高的可靠性，減少摩擦。



無刷直流電機（BLDC）

無刷直流電動機特別適合于高轉速。 可以非常精確地控制它們并確保

高精準度。 由于無需滑動觸點，因此它們運行平穩，無磨損，因此使用壽命長。



應用領域

研究和工業。 用于顯微操作，生物醫學工程，工具檢查。



訂購信息



H-810.I2

微型六腳微型機器人，具有六個運動自由度，無刷直流電動機，負載能力5 kg，速度6 mm / s，電纜長度0.5 m +電纜套件3 m

H-811.I2/I2V 六軸小型六足位移臺

快速、緊湊、高精度



行程達±17 毫米 / ±21度

重復精度達±0.06 微米

超長使用壽命

負載容量達5 公斤

速度達20 毫米/秒

可提供真空兼容版本



六自由度并聯運動設計使其比串聯運動系統更加緊湊、更具剛性，動態范圍更大，無移動電纜：更穩定、摩擦更小 真空兼容型可達10^-6百帕.



應用領域

科研和工業，標準和真空環境。用于微制造、醫藥技術、刀具檢查。



無刷直流電機(BLDC)

無刷直流電機尤其適合高旋轉速度。能夠精確對其進行控制并確保高精度。由于無滑動接觸，可無磨損地平穩運行，因此能夠?qū)崿F(xiàn)較長的使用壽命。



訂購信息

H-811.I2

小型 六足位移臺微型機器人，無刷直流電機，5千克 負載容量，20毫米/秒速度，0.5米電纜長度，含3米成套電纜



H-811.I2V







小型六足位移臺微型機器人，無刷直流電機，真空兼容至10- 6 百帕，5 公斤負載容量，10毫米/秒速度，2米電纜長度，含3米成套電纜和引線

PICMA壓電陶瓷促動器帶來超長使用壽命

專利的PICMA壓電陶瓷促動器為全瓷絕緣。這可以防潮，避免漏電流增大造成故障。PICMA促動器的使用壽命比傳統 的聚合物絕緣促動器長達十倍。它們被證明可實現無故障運行1000億個循環。

零間隙柔性鉸鏈導向帶來高導向精度



柔性鉸鏈導向無需維護、無摩擦、無磨損，無需潤滑。它們的剛性可實現高負載能力，且它們對沖擊和振動不敏感。 它們百分百真空兼容，可在很廣的溫度范圍內工作。
