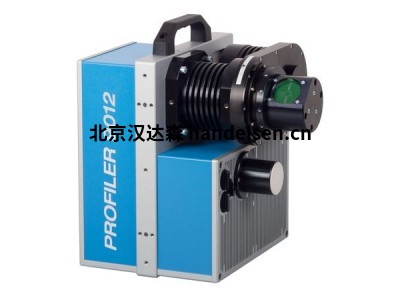

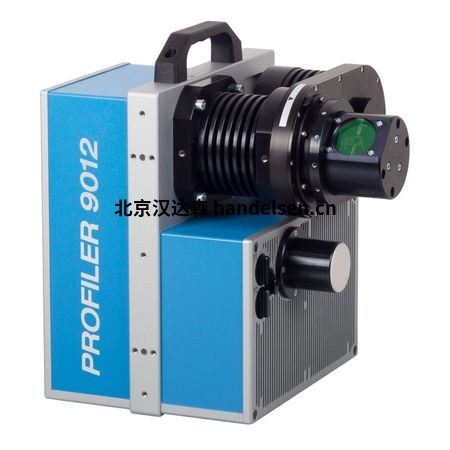

Z+F PROFILER? 9012, 2D激光掃描器　

　　Z+F PROFILER® 9012具有垂直360°視場，是同類產品中最快的仿形二維激光測量系統。由于掃描速度超過100萬點/秒，最大掃描速度為200個剖面/秒，即使在運載工具的高速運行下，剖面之間的距離也非常小。高的點密度也使最小的物體得到檢測。

　　該激光測量系統的激光等級為1級，因此在城市環境中使用沒有任何問題。

　　一個硬件支持的逐個像素的同步使其有可能處理來自外部連接設備的信號，這決定了掃描數據的位置和方向。

　　1：適用于高速度

　　Z+F PROFILER® 9012的轉速為200rpm，測量超過100萬點/秒。

　　2：用途廣泛

　　憑借其最大119米的測距，該測繪儀幾乎適用于移動測繪領域的所有應用。

　　3：防護等級

　　Z+F PROFILER® 9012具有防塵和防濺功能，防護等級為IP 54，可在-10和+45℃之間使用。1級激光可以在城市環境中使用

　　4：激光系統

　　激光等級1(根據EN60825-1 / ANSI Z136.1)。

　　光束發散：< 0.5 mrad

　　光束直徑：約2.0毫米(0.1米距離)。

　　范圍：119米(唯一區間)。

　　最小測量距離：0.3米

　　距離的分辨率為0.1毫米

　　測量速率：最大101.6萬像素/秒。

　　距離噪音：0.5毫米

　　5：偏轉裝置

　　偏轉系統全封裝的旋轉鏡

　　垂直視場：360

　　角度分辨率：0.0088°

　　角度精度：0.02° rms ² (122 μrad)

　　轉速：50赫茲至200赫茲(最大12,000轉/分)。

　　6：接口

　　數據存儲內部：128GB SATA，2 x 32GB USB棒，外部

　　數據接口：1GB以太網，2 x USB 2.0(用于可移動記憶棒

　　數據記錄：每個32GB數據存儲器為2小時-4小時，內部128GB USB數據存儲器為4小時-8小時

　　控制面板：遠程控制電源開/關，緊急停止按鈕和狀態通知

　　7：同步接口

　　用于外部車輪傳感器的輸入

　　GPS輸入(PPS脈沖+通過RS232的UTC信息)。

　　線路同步輸出(TTL脈沖用于每個新的配置文件)。

　　轉子同步輸入/輸出(并聯的兩個單元的角度運動可以同步)
