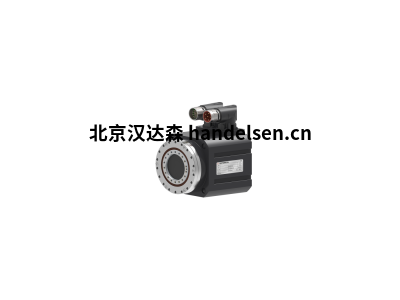

SPINEA變速器T SeriesTS 170-105-TC-P24-M688







SPINEA變速器詳細參數


型號：TS170-105-TC-P24-M688



尺寸：170



比率：105



系列版本：TC



軸版本：24



額定輸出扭矩：495Nm



加速和制動扭矩：1237Nm



緊急停止時允許的扭矩：2475Nm



額定輸入速度：2000rpm



循環有效速度：2500rpm



允許輸入速度：max.4000rpm



傾斜剛度：705Nm/arcmin



扭轉剛度：102Nm/arcmin



非負載起始扭矩：1.2Nm



背面驅動：max.125Nm



額定徑向力：19.2kN



軸向力：max.27.9kN









零背隙減少齒輪



高力矩能力



出色的定位精度和定位重復性



高扭轉和傾斜剛度



體積小，重量輕



高減速比



高效率



壽命長



易于組裝



T系列代表了廣泛的TwinSpin高精度減速機，帶有圓柱型外殼。這些齒輪包括一個精確的減速機構以及高容量的徑向和軸向圓柱滾子軸承。減速器的這種設計允許將負載直接安裝在輸出法蘭或殼體上，而無需額外的軸承。T系列高精度減速機采用模塊化設計，可通過連接法蘭安裝所需類型的電機。T系列包括未完全密封的齒輪。密封必須使用入口法蘭和墊圈套件。根據客戶的要求，SPINEA可以根據客戶的電動機提供帶法蘭的完全密封的減速齒輪。
