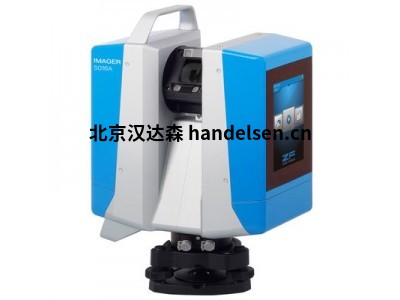

Z+F IMAGER? 5016A3D激光掃描儀

　Z+F IMAGER® 5016A，3D激光掃描儀

　簡介：功能 A 代表高級，5016 的掃描率高達 218.7 萬點/秒，是高一倍。掃描速率的提高使得以更高的分辨率捕獲環境成為可能。因此，.B表面結構和幾何形狀等更多細節可以很容易地識別和處理在較遠的距離。

　　除了增加掃描速率外，功能 A 還優化了藍色工作流®。IMU 接管了掃描儀位置跟蹤的重要組成部分，通過功能 A 與動態補償器一起優化了調平。如果動態補償器被禁用或傾斜超出允許范圍(如.B)在倒置配置中，它會自動校正傾斜度。通過這種方式，該功能通過傾斜自動提供足夠的起始值，擴展了藍色工作流的應用可能性®。



　　1：掃描率非常高

　　Z+F IMAGER® 5016A 可捕獲 218.7 萬點/秒，因此可以捕獲比 5016 高得多的分辨率環境。

　　2：優化的調平

　　集成在掃描儀中的 IMU 與動態補償器一起優化調平。

　　3：導航精度高

　　在 IMU 擴展過程中，掃描儀導航本身的準確性也得到了顯著提高，從而提高了自動注冊的準確性。

　　規格：現場實時注冊數據和目標驗證 多掃描儀支持 IMU 優化平控

　　4：激光系統

　　激光類：1

　　束直徑/發散：= 3.5 mm =

　　1m / 0.3 mrad (1/e2，半角度) 測量范圍： 0.3 m.365 m(唯

　　一間隔) 距離分辨率：0.1 毫米

　　測量速率最大：218.7

　　萬點/秒線性誤差：≤

　　1 毫米 = 10 ppm/m 距離噪聲：0.25 mm rms

       5：應用： HDR 相機

　　類型：HDR， 自動，

　　高達11曝光水平 記錄時間：≥

　　1.75 分鐘

　　對焦：1 米 - ∞

　　分辨率全景：約 80 MPixels / 其他可選照明系統：集成 LED 點、700

　　6：lm偏轉單元

　　干擾系統：帶集成 HDR 攝像機和 LED

　　視點垂直的全封式旋轉鏡：320°

　　7：視野水平：

　　360° 垂直分辨率： 0.00026° (0.93 弧秒

　　) 分辨率水平： 0.00018° (0.)

　　65 弧秒) 精度垂直： 0.004° (14.4 弧秒) rms

　　8：精度水平： 0.004° (14.4 弧) rms 旋轉速度： 最大。 55 rps (3，280 rpm)
