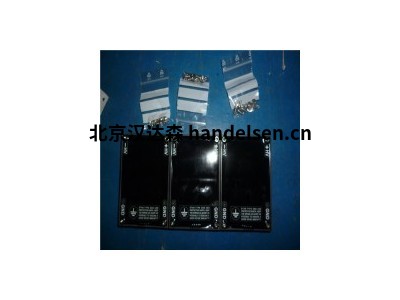

德國BEHLKE開關HTS401-10-LC2

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　應用說明1：產品組C3的開關針對控制側與地的耦合電容進行了優化。低耦合電容是高重復率下高效運行的關鍵?？紤]到低噪聲發射、良好的 EMC 行為、穩定運行和高開關速度，還需要減小耦合電容。 LC 和 LC2 開關都很好地滿足了這些要求。但如果是最高開關頻率(>300kHz)，則首選LC系列開關。 LC 系列的缺點是其瞬態抗擾度有限，這使其對火花、短路、不穩定負載和不穩定輸入電壓相對敏感。相比之下，LC2 系列開關設計用于惡劣工作條件下的中等開關頻率 (<300 kHz)。 LC2 開關對不穩定負載(如等離子負載)和不穩定輸入電壓不敏感。它們可以在其熱能力范圍內承受火花、短路和過電壓瞬變。

　　應用說明 2：Belk 固態開關具有極長的上升和下降時間。如果您的應用不需要全開關速度，我們建議您使用速度限制選項 S-TT(上升和下降時間大約慢 50%)和輸入低通濾波器選項 LP。限速選項有助于最大限度地減少快速高壓脈沖電路的典型高頻困難(如自振蕩、自重觸發、振鈴等)，并簡化整體 EMC 設計。

　　應用說明 3：快速 MOSFET 開關對因電感負載的松動鉗位或過大的接線電感而產生的反向電流相對敏感。反向電流可能會以不確定的方式打開緩慢的本征(寄生)MOSFET 二極管，并可能導致災難性的開關故障，尤其是在關斷階段與高關斷電流相結合時。因此，當感性負載或高感性布線連接到開關時，建議始終將MOSFET開關與快速續流二極管網絡(快速串聯阻塞二極管+并聯快速續流二極管)組合。

　　這種保護二極管網絡可以通過 BEHLKE FDA 系列的單個二極管進行外部安裝。它也可以作為選項 I-FWDN 集成到開關模塊中。請仔細閱讀一般說明。

　　出口限制：根據美國法律和德國法律(兩用規定)，最大峰值電流等于或高于500安培的快速固態開關限制出口。沒有美國或德國出口當局的有效出口許可證，這些貨物不能出口到第三國?？赡苄枰罱K用戶聲明。詳情請咨詢貝爾克。

　　產品代碼：型號包含有關電壓、電流和傳導行為的編碼信息。第一個數字代表電壓，單位為 kV，破折號前的最后一個數字代表開啟行為(0=固定開啟時間，1=可變開啟時間)。破折號后面的數字表示以安培 x10 為單位的電流。特殊功能由第二個破折號后面的字母編碼。示例 HTS 31-12-LC：HTS = 高壓晶體管開關，3 = 3 kV，1 = 可變導通時間，12 = 120 安培，LC = 低耦合電容。
