NORIS傳感器DWA70-2

一個殼體中最多三個傳感器的任意組合，用于測量加速度(振動、速度和/或溫度)

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　節省空間設計，與緊湊的標準 NORIS 設計(螺紋和法蘭傳感器)機械兼容

　　低噪聲級的振動和結構噪聲測量

　　易于安裝和維護：最大限度地減少安裝、布線和維護工作

　　應要求使用帶特殊保護管的長壽命布線，防止極端高溫、霜凍和石塊的沖擊
漢達森 祁佳強 手機/微信177*4453*6447

　　非常適合狀態監控和預測性維護

　　符合 DIN EN 50155 標準測試的導軌應用類型

　　非常適合狀態監控和預測性維護

　　通過測量值的無線傳輸發現新的可能性

　　預測性維護需要以盡可能高的精度測量數據。在具有移動或旋轉部件的部件上，有時無法使用有線傳感器訪問相關的測量點(例如電機轉子或行星齒輪箱軸承的溫度)。因此，只有通過復雜的計算和估計，才能獲得狀態監測所需的數據。但是，只有當傳感器直接放置在移動部件上時，才能獲得精確可靠的測量數據。為此，我們開發了遙測系統NORIFID，這是一種基于既定技術的簡單、經濟高效的測量系統，通過感應到移動部件上的傳感器提供無線電源，并通過RFID將測量的數據傳輸?shù)焦潭ń邮掌鳌?/p>

　　系統設置

　　NORIFID 遙測系統由安裝在固定組件上的讀卡器和一個與移動元件連接的測量元件的轉發器組成。此測量元件可以是轉發器的固定組成部分，如有必要，可以放置在測量場外部并連接到轉發器。

　　用于狀態監測的多傳感器

　　利用我們靈活的多傳感器進行狀態監測，探索新的可能性

　　該多傳感器將多個傳感器(包括振動傳感器)組合在一個殼體中，旨在測量結構承受的噪音水平，以檢測磨損過程。除了振動傳感器外，還可以將溫度和/或速度傳感器集成到多傳感器中。該傳感器還可用于升級只有一個測量點(例如，.rpm) 的.rpm。

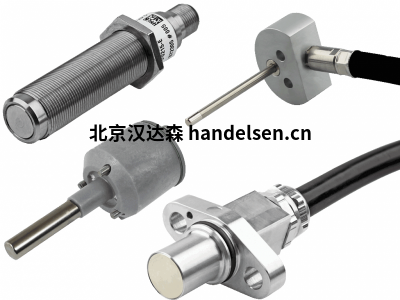

　　不同的設計類型

　　另一個優勢是廣泛的設計類型和連接，允許您選擇最適合您的應用程序的模型：

　　法蘭外殼

　　帶公螺紋的擰入傳感器

　　粘插傳感器

　　帶開端的定制連接電纜

　　您選擇的連接插頭

　　應要求，適用于極端環境中的應用的電纜保護

　　應用示例

　　車輪組監控：車輪法蘭和軸承的振動測量

　　轉向架監控：松動部件、諧振、軸承損壞

　　驅動系統監控：牽引電機和齒輪的振動測量(例如齒輪損壞、軸承損壞、不平衡)

　　功能原理

　　功率和數據通過射頻磁場(13.56 MHz RFID)通過感應進行無線傳輸。讀卡器基本上由變壓器、分析電子元件和信號轉換器組成，并且從外部源提供電壓。轉發器同樣裝有變壓器、集成電路和 Pt100 測量元件，并安裝在移動物體上。它以被動方式運行，因此不需要自己的電源。位于旋轉對象的轉發器周期性地移動過讀卡器。當轉發器進入讀卡器范圍時，讀卡器的交替磁場在轉發器線圈中產生電壓，為轉發器提供必要的功率。一旦轉發器進入讀卡器的活動區域，其連接的 Pt100 測量元件將檢測溫度并立即以無線方式將測量值傳輸?shù)阶x卡器。根據要求，讀卡器將測量信號轉換為電壓或電流值并將其輸出。

　　客戶特定的轉發器變型

　　轉發器可以根據您的應用程序進行定制。標準版本由帶公螺紋和集成 Pt100 測量元件的轉發器頭組成(參見備選案文 1)。如有必要，該轉發器可安裝包含集成 Pt100 測量元件的傳感器管(參見備選案文 2)。此傳感器管的額定長度可能不同。Pt100 測量元件也可以安裝在外部，并連接到具有不同長度的電纜的轉發器

　　工作電壓(讀卡器)

　　9 ...32 VDC

　　測量通道數

　　1 ...5

　　測量范圍

　　-50 ...350 °C，特定于應用

　　信號傳輸

　　13.56 MHz RFID

　　輸出信號

　　當前： 0 ...20 mA， 4 ...20 mA

　　電壓： 0 ...10 V， 2 ...10 V

　　保護等級

　　讀卡器： IP68， 轉發器： IP68

　　在過去95多年里，諾力士儀器儀表以及自動化設備在造船行業，交通領域，機械及電力行業中占據十分重要的地位。

　　諾力士集研發，生產以及銷售為一體，為鐵路運輸客戶和一些特種車輛提供定制產品及解決方案，也裝配船用自動化監測設備、主機遙控設備和其它電氣產品，每件產品都出自德國制造。

　　諾力士本著反應迅速、靈活機智的企業服務理念，如今在家族企業第三代領導下業務遍布全球。與諾力士合作，客戶可享受快速響應而不受復雜的層級約束，享受全球銷售及服務網絡，長期提供備品備件。
