maxon DC-max 電機選型資料
以最小的體積實現最大的性能和無與倫比的性價比。

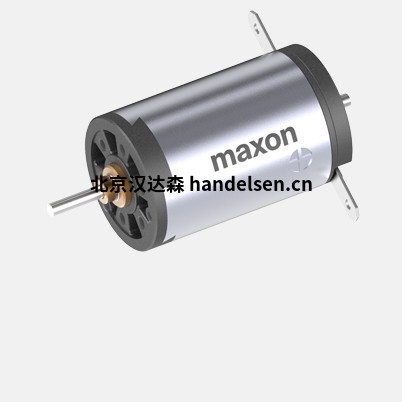

DC-max 16 是一款小型驅動器，采用強稀土磁鐵、最新繞組技術和成本優化設計，采用自動化制造工藝制造。
標稱電壓值
標稱電壓 6伏
空載速度 7890轉
無負載電流 14.8 毫安
標稱速度 4840轉
額定扭矩（最大連續扭矩） 4.04 毫牛頓米
額定電流（最大連續電流） 0.575 安
堵轉轉矩 10.5 毫牛頓米
失速電流 1.46 安
最大限度。效率 81%
特征
終端電阻 4.1 歐
終端電感 0.14 毫小時
扭矩常數 7.19 mNm/A
速度常數 1330轉/V
速度/扭矩梯度 758 轉/分鐘
機械時間常數 8.87 毫秒
轉子慣量 1.12 克平方厘米
maxon DC-max 電機選型資料
熱數據
熱電阻外殼-環境 29.8 千瓦/瓦
熱電阻繞組外殼 5.5 千瓦/瓦
熱時間常數繞組 5.47 秒
熱時間常數電機 288 秒
環境溫度 -30...+65 °C
最大限度。繞組溫度 +85°C
機械數據
最大限度。速度 11000轉
軸向游隙 0.05 - 0.15 毫米
徑向播放 0.025 毫米
最大限度。軸向載荷（動態） 2.2 牛頓
最大限度。壓配合力（靜態） 30牛
（靜態，軸支撐） 200牛
最大限度。徑向載荷 7.8 N，距法蘭 5 毫米
其他規格
極對數 1
換向器段數 7
高壓釜循環次數 0
產品重量 23 克
