Pulsar-NIS-V280 KS0 15 Z 2超聲波多普勒夾緊傳感器

Pulsar 是廢水、工業和環境市場超聲波儀器領域的全球領導者。

自1986年以來，我們開發、制造和銷售了工業流量和水平監測儀器，包括超聲波級發射機、夾緊超聲波流量計和開道流量計。

通過在回聲處理技術方面向前邁進了一步，Pulsar 已經能夠解決以前被認為超出超聲波水平測量范圍的應用，并且它們改進了傳感器頭的初始信號處理，從而增加了對電噪聲的電阻，從而擴大了可能的應用數量。


Pulsar 屢獲殊榮的產品因其可靠性和簡單的菜單驅動設置而深受全球青睞。Pulsar 的產品范圍旨在提供全方位的替代方案，從單點測量安裝到具有數字通信和測量水平的復雜多點應用。

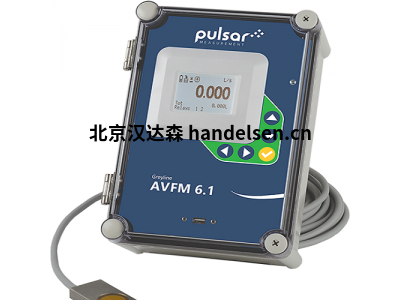

Pulsar在管道內獲得準確的流量測量有時可能比較棘手?；揖€ DFM 6.1 多普勒流量計提供從管道外部的夾緊管道流量測量。其多普勒技術使其非常適合"困難"液體，或含有懸浮固體的液體，如廢水、泥漿、污泥、化學品、粘性液體和磨料。非侵入性多普勒流量計適合任何直徑為 12.5 毫米（0.5 英寸）的管道，并夾在外部，在不中斷過程的情況下獲得流量測量讀數。



DFM 6.1 的易于遵循的 5 按鈕菜單鍵盤使流應用參數設置快速、簡單，并且適用于大多數管道材料。多普勒技術通過管壁發送信號，從液體中的顆粒中反射出來，頻率的變化以管道流量測量的形式反射到控制器上。



Pulsar使用多普勒管道流量測量來控制過程中的流量，保護泵免受無流量或干泵的污染，或者用于流量比例使用 - 您甚至可以使用它來測試現有設備，以確保它仍然提供準確的管道流量測量。



Pulsar特征：

增強性能

易于安裝和配置

非接觸式、夾緊式超聲波傳感器

在各種管道材料和尺寸上工作

大型背光流速顯示和總器

分離 4-20mA 輸出

2 可編程控制繼電器

可選的莫德布斯 RTU 或 HART 輸出

128 MB 數據記錄器 （2600 萬點）





Pulsar一般規格

規格名稱： 描述：

流速范圍 在大多數應用中，±0.03 米/升至 12.2 米/升（± 0.1 英尺/升至 40 英尺/升）

管道尺寸 任何管道 ID 從 12.7 毫米到 4.5 米 （0.5 英寸到 180 英寸）

準確性 ±2%的讀數或0.03米/s（0.1英尺/s），以較大者為準。需要固體或氣泡，最小尺寸為 100 微米，最低濃度為 75 ppm。

可重復性：±0.1%，線性±0.5%

顯示 白色背光矩陣 - 顯示流速、繼電器狀態、16 位總分、操作模式和校準菜單

配置 內置 5 按鈕鍵盤，提供英語、法語或西班牙語選擇

電源輸入 100-240 V AC 50/60 Hz，

10 VA 最大可選： 9-32 V 直流， 10 W 最大

輸出 隔離 4-20mA（最大 1000 ohm 負載）或 0-5 V 直流（可選字段）

控制繼電器 Qty 2，額定 5 安培 SPDT、可編程流量報警和/或比例脈沖

數據記錄器 內置 2600 萬點記錄器，具有 USB 輸出和 Windows 軟件

外殼加熱器 NEMA4X （IP 66） 聚酯，具有清晰的聚碳酸酯面

工作溫度（電子） -23 °C 至 60 °C （-10 °F 至 140 °F）

運輸重量 6.3 千克（14 磅）

傳感器規格

規格名稱： 描述：

型號 SE4 單頭超聲波與 7.6 米（25 英尺）屏蔽電纜和不銹鋼安裝套件的管道 12.7 毫米 （0.5 英寸） ID 或更大。

設計用于承受意外淹沒至 10 psi。A 類、B 類、C 類、D 類危險地點的認證非附中

工作溫度 -40 °C 至 150 °C （-40 °F 至 300 °F）

暴露材料 316SS



Pulsar選項

選項： 描述：

傳感器 I 類、Div 1、C 組、D 類安裝的內在安全屏障：第二類，E組，F(xiàn)組，G組：第三類;包括 4 型危險地點。

工業自動化協議 通過 RS-485 或 HART （可選字段） 的 Modbus RTU

傳感器電纜 15 米（50 英尺）或 30 米（100 英尺）連續屏蔽同軸對，或拼接高達 500 英尺（152 米）的交界箱。自我調諧到擴展電纜。

外殼加熱器 對于室外安裝，恒溫控制到 -40 °C （-40 °F）

控制繼電器 4 額外 （總共 6 個） 額定 5 A SPDT



Pulsar批準：

CE

綜援

UL/EN 61010-1
