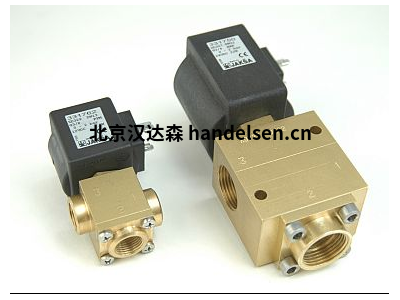

JAKSA雅克沙電磁閥 型號 TM30 DL1 339025

高艷春 QQ：2850590591   手機：15201542839 電話：010-64717020-122 傳真：010-84786709-666 郵件：sales3@handelsen.cn

JAKSA公司是 全球的首席閥生產企業。因為本公司的產品質量良好和可靠，以及符合國際標準，所以已經獲得了ISO 9001核準。

JAKŠA電磁閥 符合EN、CENELEC和SIST標準， 以及歐盟的要求 (EMC, LVD) 。

ISO 9001為優質系統管理，

EN 50014、EN 50028和EN 50019為防爆式的線圈

EU要 求的89/336/EEC規程為所有的電磁組件

UL認 可成分為TM25、TM30 和TM35線圈

JAKŠA公司目 前生產和銷售2000多種電 磁閥。JAKŠA電磁閥 與最新技術研究成果齊步前進，并在各種工業領域中可以用來控制中性和侵蝕性氣和液體。我們的電磁閥種類很多，符合壓力的范圍是從真空到250 bar，尺寸 從最小(1/8”)到最大(2”)。除了 標準品種以外，我們還提供特殊電磁閥(如防爆 式電磁閥) 。

組成材料

JAKŠA公司（雅克沙）根據該控制的液體類型，并選擇電磁閥生產的材料。

閥體

黃銅 (Ms) 、青鋼、熱塑性塑料(聚酰胺-PA、聚丙烯-PP) 、無銹鋼、鎳黃銅或鎳青鋼。

盤封─隔膜

是根據機械、熱量與化學要求選擇的。中性化學液體至90度以下的標準材料是腈基丁二烯橡膠(NBR) 。在90度以上應該用三元乙丙橡膠(EPDM)、(FPM) 、聚四氟乙烯(PTFE)。在某種情況下，如高度與多數的開關，也會用無銹鋼。

某些盤封材料的特征：

NBR腈基丁二烯橡膠

機械的高級阻力

防潤滑油

流量的緊關閉

溫度變化幅度：自0下20 度（0下40 度）至0上90度

液體：水、汽油、礦物油 、空氣、氬、沼氣、甲烷、丙烷、丁烷

EPDM

堿液與酸濃度的阻力

非防油

流量的緊關閉

溫度變化幅度：自0下20 度至0上130度

液體：熱水、濕蒸汽、臭氣、普通酒精、甲醇、酸于堿液

FPM

優質化學阻力

沒有腈基丁二烯橡膠（NBR）和三元乙丙橡膠（EPDM）的機械阻力

流量的緊關閉

溫度變化幅度：自0下40 度至0上200度

液體：熱涂油氣，酸，堿液和其他不允許利用腈基丁二烯橡膠（NBR）和三元乙丙橡膠（EPDM）的液體

PTFE 聚四氟乙烯

對所有的化學物體有高的阻力

無彈性的，閥座會出現微小的漏出

溫度變化幅度：自0下200度至0上250度

液體：不同化學物體、制冷劑、氨、干蒸汽

電子特征

所有的JAKŠA公司電磁閥設計來連續工作 (有效劑量ED 100%)，是否不如此電磁閥會有專門記號。

導線絕緣：F (155°C度) 或者 H (180度或者 200°C度)

電壓范圍：交流電(AC) ±10%與直流電(DC) ±5%

規定能量消耗的測量表示瓦特(W) 并等于：

直流電的電壓與電流乘積

交流電的電壓、電流與0.6的乘積

熱量條件

給與電磁閥長期電壓，線圈的溫度要提高。環境和液體的溫度同樣會引起溫度提高。極端條件下超高溫使線圈絕緣的故障，從而電磁閥不再有用。我們公司還提供防極高溫度的電磁閥。

IP(性能指標)保護

JAKŠA公司生產多型電磁閥的電磁圈。標準電磁圈之外我們還研究與提供防爆炸、防水的類型，結果可以防止各類環境的影響。

標準電磁閥裝入特種熱塑樹脂內，防濕、防止線圈的機械損傷。

防爆炸的電磁閥裝入環氧樹脂內?；旧想姶砰y具有IP00保護(性能指標), 而正確安裝的連接頭也有IP65保護。TM24的電磁鐵線圈具有IP67保護。

壓力定額

最大工作壓力微分 指電磁閥進口與出口的最大壓力差，應該還保持良好的電磁閥運轉。表格里定值于環境與電磁圈的22度(公差 ±10%)。

最小工作壓力微分 指電磁閥進口與出口的最小壓力差，應該持續地打開電磁閥。如果壓力差不足，起動時電磁閥就不會打開。

最大靜壓差 指閥體與內部成分沒有機械損傷并可忍受最高液壓。

總隔離電磁閥

技術數據：

內部零件：不與流體接觸

密封件：NBR，EPDM，FPM

流體：腐蝕性

流體溫度：-10°C至+ 75°C

環境溫度：最高+ 55°C

粘度：最大21 mm2 / s

響應時間：10-20毫秒

電壓：230、115、48、24 V AC; 24，12伏直流電

占空比：連續（ED100％）

循環速率：10-100個循環/分鐘

電氣保護：IP65（帶有符合ISO 6952 / ISO 4400的插頭）

長期在潮濕環境下使用需要使用密封套件

Jaksa        TM25        DL4PA       339099

Jaksa        TM30        DL6  339004

Jaksa        TM35        DL6  339042

Jaksa        TM30        DL11         339025

Jaksa        TM35        DL11         339026

Jaksa        TM35        D249         312710

Jaksa        TM35        DL10         339830

Jaksa        TM35        DL10         339820

Jaksa        TM35        DL18         339781

Jaksa        TM25        DL2T         339104

Jaksa        TM35        DL4T         339091

Jaksa        DLC3         300507

Jaksa        DLC6         300506

Jaksa        XDLC6      300503

Jaksa        TM35        DL6NO     339688

Jaksa        TM35        DL11NO   339695

Jaksa        TM35        DL18NO   339810

Jaksa        DL10R      339850

裝置介紹

安裝JAKŠA公司電磁閥時，可以選擇水平或豎直的位置。我們促進立式電磁圈的位置，這樣最容易避免控制部分里的沉積物與它引起的故障運轉。安裝之前我們特別促進管道的凈化，因此會減小流體的沉積物。我們建議控制(伺服)電磁閥前面要安裝沉積物的過濾器。AC(交流電)的電磁圈插進電路的時候，要特別注意提前適當?shù)匕惭b它，要不然電磁圈會燒壞。在很潮濕的環境里要專用保護電磁圈密封或者安裝TM35k式電磁圈。

JAKSA雅克沙電磁閥    型號   TM30 DL1 339025
