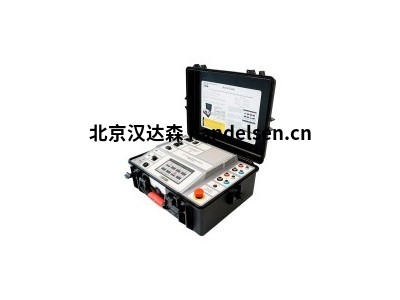

瑞士DV Power TWA Advanced系列三相變壓器

瑞士DV Power TWA Advanced系列是用于三相變壓器繞組電阻測量和分接開關分析的最新DV Power解決方案。它們能夠通過單個電纜連接測試六個變壓器繞組，以及三相自動變壓器退磁。它具有自動測試模式的選項，在該模式下，儀器無需操作員輸入即可操作分接開關（最大限度地降低了人為錯誤的風險），并根據預先選擇的穩定標準來記錄繞組電阻結果。

分接開關分析的獨特DVtest方法可在過渡期間檢查有載分接開關的活動觸點，測量過渡時間，檢測開路以及許多其他類型的故障。它以0.1 ms的采樣率執行，同時測量分接開關電動機電流，以檢測電動機和機械問題。一種特殊的專有算法用于測試通過內置串聯（升壓）變壓器連接的分接開關。DVtest可以在一個階段執行，也可以在三個階段同時執行。它也可以與所有抽頭位置的繞組電阻測試一起執行。





DV Power TWA Advanced儀器的獨特優勢在于能夠同時測試以YN配置連接的三相變壓器的所有三相的繞組電阻。這可以顯著加快測試速度-例如，它使操作員可以執行33次測量，而不是在具有33個分接位置的分接開關上執行99次測量。



瑞士DV Power TWA500配備大型10.1英寸圖形觸摸屏顯示器，而TWA400配備7英寸圖形觸摸屏顯示器。與舊的繞組歐姆表相比，該界面不僅使用戶界面更加友好，而且還啟用了某些測試選項，這些選項以前僅在DV-Win軟件中可用。其中最重要的是DVtest，分接開關電動機電流測量，“ Heat Run”測試，測試模板和自動測試模式。
