　　1.SCHUNK線性模塊CLM

　　SCHUNK線性模塊CLM是優化長度的線性模塊，帶氣動傳動裝置和預加載型連接滾子，無側隙。模塊可與多個模塊化系統元件組合，形成標準配置。交叉滾子導軌設計和堅固構造，保證高承載能力和所有安裝位置終端位置精度?；瑝K的上部可以線性移進移出。傳動裝置是由壓縮空氣驅動的活塞。與裝配技術其他系統元件有多種組合。

　　2.SCHUNK線性模塊ELB

　　SCHUNK線性模塊ELB用于清潔的環境?？焖傺b配時，工件能進行更快精密移動或者受控壓入操作。電驅動裝置包括主要部件(電機線圈)和次要部件(永久性磁鐵)。控制器內控制所施加電流的相位和電流振幅。使得配備有磁體的型材運動。線性模塊ELB可選配止動閘。止動閘采用氣動驅動。其功能在不通氣情況下激活。止動閘用于在無供電條件下保持線性軸的位置。

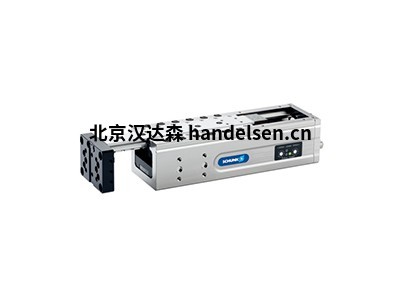

　　3. SCHUNK線性模塊ELP

　　SCHUNK線性模塊ELP是帶直接傳動和集成控制器的電動線性模塊，使用預加載型滾子導軌進行無側隙導向?？梢詫⒇?fù)載補償裝置平行安裝到電機上。采用MagSpring®即可確保這一目的。磁性彈簧能夠部分補償線性模塊垂直運動時產生的部分重力。在某些應用中，這能夠避免線性模塊斷電后出現滑塊位置下降的問題。

　　4.SCHUNK線性模塊LDN

　　SCHUNK線性模塊LDN在清潔或略污染的環境中使用。在高速裝配、測量和測試技術，微電子或醫療技術中，工件更快地精確移動或進行受控壓入操作。軸向型材也可得到額外支持。使用高有效負載時，它將彎曲量保持在最小程度，并提供另一種安裝選擇。

　　5.SCHUNK線性模塊LDT

　　SCHUNK線性模塊LDT有通用線性軸，帶三重X型面、線性電機和滾子導軌?？膳鋫涠鄠€(gè)主動電機滑塊。這樣就可提供特殊設計和定制的軸解決方案?？商峁┒喾N不同的行程測量系統。這種增量式行程測量系統有一個1Vss接口。絕對行程測量系統可選配接口：Hiperface、SSI或DRIVE-CliQ。

　　6.SCHUNK線性模塊部分型號如下：

　?、貳LB70-H050-H-B-N

　?、贓LB70-H050-H-N-L

　?、跡LB70-H050-H-N-N

　?、蹺LB70-H050-I-B-N

　　⑤ELB70-H050-I-N-L

　?、轊LB70-H050-I-N-N

　?、逧LB70-H050-S-B-N

　　⑧ELB70-H050-S-N-L

　?、酔LB70-H050-S-N-N

　?、釫LB70-H075-H-B-N
