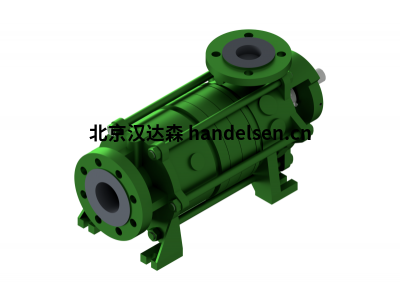

Dickow Pumpen 類型 SC

描述：

SC 型是單級或多級自撬水平側通道泵。除了自撬側通道泵由于其高壓因素而具有優勢外，在輸送小流量時，在相對較低的壓力下工作比傳統離心泵更經濟。

由于軸向吸附支架和上游徑向葉輪，SC 類型實現了低 NPSH 值。

臺階被室的O環密封在大氣中。

泵軸安裝在壓力側的永久潤滑輥軸承中。

擴散器設計為壓力維護階段，因此在關閉泵時，泵中仍有足夠的液體，即使在使用大地測量吸力高度操作時，也能夠平穩啟動。



應用：

液化石油氣

冷凝水生產

各種無固體的化學品



技術數據：

Q 最大： 32 m+/h**

最大值：800 m**

操作壓力： 40 桿*

溫度： 180°C*

最大旋轉速度： 1750 分鐘+1

墊片/機械密封：機械密封

安裝：水平

自我刺激： 是的

軸承：滾動軸承

潤滑：潤滑脂

材料：復式、尼基、球形石墨鐵/鑄鋼、澳大利亞鋼

標準： ISO 5199

防爆：第 2 類 / 第 1 區



SC型DICKOW泵是一種自吸水平側通道泵。側槽泵及其附件高差速器壓頭（也在低速時）具有比正常運行更經濟的優勢用于低容量和高揚程的離心泵。由于這些原因，側槽泵非常適合解決化工生產中的許多泵送問題和石化工業。SC泵是一種重型泵負載泵，用于處理無固體的清潔液體。SC泵還能夠?yàn)榭瘴牍苈烦渥?dòng)前首次充液后。設備的最大允許工作溫度標準設計為180°C（356°F）。特殊設計可根據要求提供更高的溫度。



側通道葉輪/啟動環：旋轉星形側槽葉輪為安裝在吸入口和壓力之間的腔室中閥盤和鍵固定在浮動位置的泵軸上。不存在液壓推力負載。實現自吸能力、最佳效率和額定壓差，間隙緊密旋轉葉輪和固定盤是固定的必修的。在使用正確填充的泵運行期間，穩定的葉輪和輪盤之間的液膜會將葉輪聚集在腔室中，避免金屬接觸和輪盤之間的葉輪卡住。但是，在干燥運行條件下和搬運時低粘度的揮發性液體，這種液膜不可用或無法提供所需的穩定性避免金屬接觸和葉輪卡住。提高可用性并避免占用葉輪在任何情況下，泵都可以安裝附加碳化硅環作為選項碳化硅環放置在吸盤中以及在葉輪輪轂中。將推動葉輪環通過彈簧和彈簧與圓盤中的環同心支撐環。旋轉軸承和軸承之間的金屬接觸因此，不包括固定部件和葉輪卡住。
