Witt & Sohn Banana Jet®風扇
Witt & Sohn 開發了獲得專利的 Banana Jet®。根據隧道特性，Banana Jet® 產生的有效推力比相同尺寸的傳統噴射風扇高 20-50%。
這種射流風機降低了新隧道通風系統的成本，并且無需高成本即可升級隧道系統（由于交通負荷增加或新的消防規則）。
降低隧道安裝損耗系數
標準射流風扇的大部分氣流會粘在天花板上，因此傳遞的脈沖會顯著減少。為了將這種影響考慮在內，必須應用幾個隧道安裝損耗因子（Kempf-Factor 等）。
這個問題過去已經通過使用 Saccardo 噴嘴克服了，在這種噴嘴中，可以將空氣以小角度向下吹入隧道。作為 Saccardo 噴嘴解決方案的擴展，Banana Jet® 被開發用于 Saccardo 噴嘴不實用的地方。
帶有彎曲出口氣流的 Banana Jet® 將脈沖射流稍微引導到隧道中心，因此由于天花板上的漩渦造成的摩擦損失可以忽略不計。因此，使用 Banana Jet® 隧道安裝時，Kempf-Factor 等損耗因素在大多數情況下可以忽略不計。
BANANA JET® 的好處
更少的噴氣風機，更低的風機投資成本
更低的功耗，更低的電氣系統投資成本，尤其是布線。
如果需要壁龕，那么它們可以更小、更短，從而降低土木建筑成本。
由于功耗降低和需要維護的風扇更少，因此運營成本更低
減少天花板分層煙層的湍流

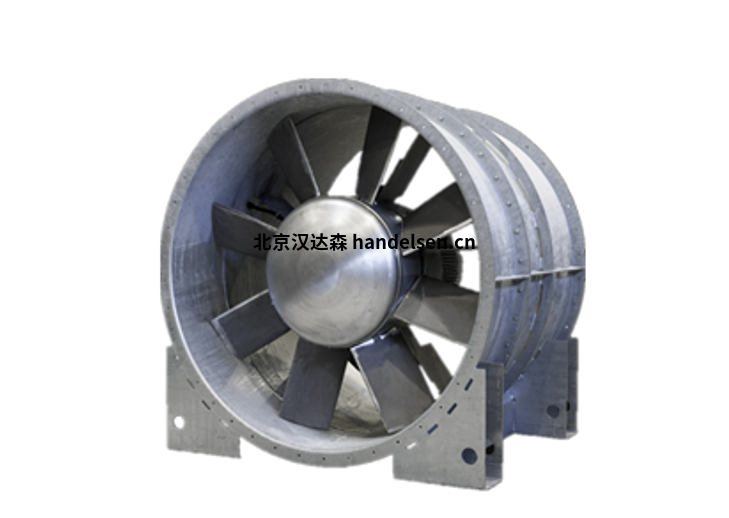

Witt & Sohn 噴氣式風扇
產品描述
Witt & Sohn 作為領先的風機制造商之一，在過去 20 年中已成為隧道和地鐵通風系統的領先品牌之一。這是通過不斷發展實現的：
噴氣式風扇
用于新風送排模式的大型軸流風機
噴氣式風扇可作為
非對稱型，單方向高效開發
對稱型，在兩個方向上都具有部分可逆性（40%；60%；90%）。
標準噴氣風扇的推力從 35 N 到 3500 N 不等。可應要求提供更高的值。消音器長度不同，幾乎可以達到所有要求的聲壓級。使用專門開發的葉輪（用鋼螺栓等鑄造），可以實現非常高的葉尖速度和非常高的溫度。
葉輪葉片和葉輪輪轂的 X 光檢查不是必需的，但可以根據客戶要求進行。
Witt & Sohn 的最新一代噴氣機風扇今天已經在搶奪 ERP EU-Ecodesign 2020 的前沿。這些新型射流風扇的效率極限約為 70%，明顯高于通常的市場效率水平。
射流風扇根據 ISO 13 350 進行測試，軸流風扇根據 ISO 5801 進行測試。此外，所有風扇在交付前都必須通過工廠常規測試。射流和軸流風機根據 EN 12 101-3 進行測試和認證。
噴氣風扇
尺寸：400 至 1800 毫米（可根據要求提供更大尺寸）
套管厚度：4 − 10 mm
葉輪類型：P、N、M、NR、MR（葉輪靜止時可調螺距）
設計
帶入口錐體（單向：GD 型/雙向：GDR 型）
帶入口錐體和消音器（單向：GT 型 / 雙向：GR 型）
材料
葉輪：
耐腐蝕鑄鋁或
鋼葉輪
套管：
鋼（S235JRG2，根據 EN 10 025）或
不銹鋼（1.4571 = X6CrNiMoTi17-12-2，1.4301 = X4CrNi18-10，根據 EN 10 088-2）
消音器：
鋼（S235JRG2 / 穿孔板：不銹鋼 1.4571、1.4301）或
不銹鋼 (1.4571, 1.4301)
安裝結構（將適應相應的隧道剖面）：
鋼 (S235JRG2) 或
不銹鋼 (1.4571,1.4301,(1.4529))
表面處理：
噴漆（例如 2 組分環氧樹脂漆）
熱浸鍍鋅 + 噴漆（例如 2 組分環氧樹脂漆）
焊接鈍化（不銹鋼）
耐溫性
根據客戶要求（例如 250°C / 90 min.；200°C / 2h 等）
F200 符合 EN 12 101-3，MPA Braunschweig 認證
F300 符合 EN 12 101-3，MPA Braunschweig 認證
F400 符合 EN 12 101-3，MPA Braunschweig 認證
在我們自己的熱試驗室中，我們可以根據客戶的意愿進行各種熱試驗，通過 GL、TÜV 等認證。）
標準配件
Banana Jet®−設計（在相同的功耗下，隧道中的體積流量增加約 30%?。?/div>
減振器
保護格柵
安全線（材質：1.4401）
銷釘 (1.4571 / 1.4529)
撕掉防備
振動控制
導向葉片
馬達
電機機架尺寸：63 至 315
防護等級：IP55（根據要求 IP65）
軸承：終身潤滑（應要求提供再潤滑裝置）
絕緣等級：F、H或特殊
耐高溫電機根據 EN 12 101-3 進行測試
產品分類
Witt & Sohn 離心風機
Witt & Sohn 軸流風機
Witt & Sohn Banana Jet®風機
Witt & Sohn 噴氣式風扇
WITT&SOHN主要型號：
N6、N8、M8、X8、Y8、Y12、NR8、MR8、RNN6、RNN8、RNSK6、RNNS6、RNZ8、RSZ10、RSZ10A、RSZ10B、RSZ12、RNZ12、CPA-1D、CPA-2D、CA-1D、CA-2D
