　　鉸鏈夾是一種低成本的液壓夾緊元件，具有多種安裝和連接的可能性。如果夾緊桿完全縮回，則可以實現夾具的無阻礙裝卸。

　　夾緊桿在工作件中的夾緊凹槽比夾緊桿寬一點，這足以作為夾緊表面。特殊的運動學允許夾緊幾乎沒有側負載的工作件，這是非常敏感的變形。

　　B1.8268 線設計用于直接連接到最大工作壓力為 70 bar 的機器液壓系統。

　　當加壓元件時，活塞向上移動，將夾緊桿旋轉到鉸鏈上，同時向下移動到工作件

　　上?；钊ζx 180°，可用作夾緊力，幾乎沒有效率損失。

　　如果夾緊表面的水平正好位于夾緊范圍的中心，則不會將側負載引入工作件中。

　　尸體在固定裝置中可以凹陷到法

　　蘭。另外，中間板可用于高度調整。

　　所有版本均可選擇使用擴展活塞桿和電感或氣動位置監控。

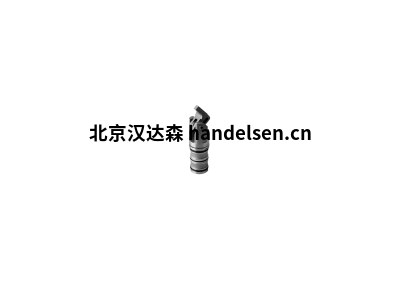

　　鉸鏈夾 B1.8251

　　緊湊型夾

　　子 B1.827：

　　墨盒類型 B1.828： 多管安裝類型

　　由于所需的最小空間，緊湊型夾具特別適合安裝液壓夾緊元件的空間很小的夾緊夾具。

　　夾緊桿在工作件中的夾緊凹槽比夾緊桿寬一點，這足以作為夾緊表面。

　　液壓緊湊型夾件是雙效拉力型氣缸，其中一部分線性沖程用于將夾緊桿擺動到工作件上。在拆開夾板位置時，夾緊桿會向上擺動，以便可以毫無問題地卸載工作件。緊湊型夾件可選配備不同的氣動位置監控：

　　1. 夾緊監控 2.

　　拆組監控

　　3.夾緊和拆解監控

　　除了短夾緊桿外，還提供長夾緊桿，用于返工至所需的長度和輪廓。

　　緊湊型夾子 B1.827

　　應用程序視頻：

　　迷你緊湊型夾 B 1.8271

　　迷你緊湊型夾具設計用于液壓夾具，通過夾具機身的鉆入通道進行油供應。

　　由于小外殼直徑只有22毫米，迷你緊湊型夾子可以安裝在到目前為止沒有足夠的空間用于液壓夾緊元件的地方。在多個夾緊夾具中，氣缸之間的最小距離為 28 mm。工作件中的夾緊凹槽比夾緊桿寬一點就足夠了。

　　液壓迷你緊湊型夾具是雙效拉力型氣缸，其中一部分線性沖程用于將夾緊桿擺動到工作件上。為了最大限度地減少尺寸，通常省略了螺絲固定的法蘭。相反，2 夾件在墨盒型孔中輸入徑向插槽。安裝時，這些夾件通過從上面訪問的螺絲進行輻射膨脹。因此，夾緊力通過形式適合和沒有間隙來補償。

　　迷你緊湊型夾子可在墨盒式孔中通過 360° 轉動。

　　迷你鉸鏈夾 B1.8252 和 B1.8262

　　迷你鉸鏈夾是一種低成本的液壓夾緊元件，用于薄壁工作件和縮小空間。特殊的運動學允許夾緊幾乎沒有側負載的工作件，這是非常敏感的變形。

　　夾緊桿在工作件中的夾緊凹槽比夾緊桿寬一點，這足以作為夾緊表面。

　　當加壓元件時，活塞向上移動，將夾緊桿旋轉到鉸鏈上，同時向下移動到工作件

　　上。活塞力偏離 180°，可用作夾緊力，幾乎沒有效率損失。

　　在用旋轉接觸螺栓解開夾緊桿時，將旋轉到法蘭前緣后面，從而可以不受阻礙地裝卸工作件。如果夾緊表面正好位于夾緊范圍的中心，則對變形非常敏感的工作件幾乎無需任何側負載即可夾緊。

　　可選的長夾緊桿可針對客戶進行適應。

　　B 線 1.8262 設計用于直接連接到最大工作壓力為 70 bar 的機器液壓系統。

　　迷你鉸鏈夾 B1.8252

　　平桿夾 B1.829 和 B1.8291

　　應用程序

　　平桿夾是一種緊湊的液壓夾緊元件，用于通過鉆入通道提供油料的夾具。

　　由于所需的最小空間，平桿夾具特別適合安裝液壓夾緊元件空間很小的夾具。

　　扁平夾緊桿允許加工僅比夾緊點高出幾毫米的表面。

　　雙作用版本有利于時間和周期依賴安裝，因為回沖程在精確定義的時間內進行，夾緊桿的氣動位置監控是可能的。

　　高級鏈接系統

　　新開發的杠桿運動學實現了無故障、過程安全操作。

　　描述

　　給平桿夾子加壓時，活塞向上移動，靠在夾緊桿的后邊緣上，將夾緊桿旋轉到夾緊位置?；钊ζx 180 ° 到工作件上。

　　夾緊力取決于操作壓力和夾緊桿的長度。

　　拆開平桿夾時，夾緊桿通過活塞上的鉤形載體旋轉回離位位置。

　　在使用具有彈簧力的單作用元件時，以液壓方式或使用單作用元件進行解壓。

　　氣動位置監控允許監控夾緊桿的兩個最終位置。
