德國ELBE公司簡介:

德國ELBE公司建立于1919年，長期致力于傳動軸產品的開發與制造。目前德國Elbe是多家國際知名企業的合作伙伴，包括普拉塞陶依爾、法拉利、ZF、卡特彼勒、利勃海爾、多納、沃爾沃、MAN等。德國Elbe的產品涉及鐵路機械、工程機械、交通運輸車輛、農業機械、工業制造機械等。



賈麗娜 QQ： 2865543976   手機：18510241215 電話：010-64714988-174 傳真：010-84786709-667 郵件：sales18@handelsen.cn

德國Elbe主要產品有:

德國ELBE萬向聯軸器、

德國ELBE萬向節、

德國ELBE離合器、

德國Elbe傳動軸、

德國ELBE十字軸



Elbe萬向軸有9個系列



1.ELBE 精密萬向軸 0.600系列

2.ELBE 球窩萬向軸 0.800系列

3.ELBE 十字萬向軸 0.700系列

4.ELBE 萬向聯軸器:ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列、ELBE 0.900系列





1.ELBE精密萬向軸0.600系列：

當確保高速（高達5000 rpm）的精確動力傳輸時，請使用符合DIN 808標準的精密滾針軸承接頭和軸。

硬化和研磨的彈性體軸頸位于密封的滾針軸承襯套中

由于采用高質量的特種滾子軸承潤滑脂進行永久潤滑，所以接頭完全免維護，因此最好用于機械工程領域

與滑動軸承支撐接頭相比，相當大的優勢是在給定的偏轉角度下具有極高的效率。

有關使用滾針軸承精密接頭和軸的更多信息，請參見技術附件第8章的“使用說明”。

還提供了表面細化過程的信息。



ELBE 0.600系列：型號：ELBE 0.616.100

Md Max：6到250 Nm

最大偏轉角度45°

加速到5.000轉

ELBE 0.600特點：

標準孔，DIN 6885型內孔，內六角孔

快速連接

長度補償可選

精密萬向接頭

滾針軸承

材料：鋼



2. 球窩萬向軸 0.800系列 型號：ELBE 0.820.100

ELBE 0.800系列球窩關節和軸由滑動軸承支撐，只能在低速下使用

允許的最大速度取決于偏轉角度和負載，但不應超過500 rpm。

我們強烈建議在不確定情況下咨詢我們的技術咨詢服務

與萬向節不同，球窩關節不能承受軸向應力。

為確保無故障運行，接頭必須始終充分潤滑。 這也可以通過使用油脂或油填充的波紋管來完成

關于使用球窩關節和軸的進一步信息可以在技術附件第8章的“關于使用的信息”中找到。

提供有關表面再生過程的信息。

通用技術數據

ELBE0.800系列：

最大傾斜角度：35°

扭矩范圍：高達1370 Nm

材料：11SMnPb 30 k

材料編號1.0718

特殊材料：X 17 CrNi 16-2

材料編號1.4057（耐腐蝕和耐酸）





3. 十字萬向軸 0.700系列 型號：ELBE 0.716.100、0.740.100



根據DIN 808的萬向節和萬向軸由滑動軸承重新支撐，因此它們的使用僅限于低速驅動器。

各自允許的最大轉速取決于偏轉角度和負載，但不得超過1000 rpm。

我們強烈建議在不確定情況下咨詢我們的技術咨詢服務

為確保無故障運行，接頭必須始終充分潤滑。 這也可以通過波紋管和油脂填充來完成。

關于使用萬向節和萬向軸的更多信息，請參見技術附件第8章的“使用信息”。

提供表面細化過程的信息。



一般技術說明

生產系列0.700：

最大偏轉角度：45°

扭矩范圍：高達450 Nm

材料：11SMnPb 30 k

材料編號1.0718

特殊材料：X 17 CrNi 16-2

材料編號1.4057（耐腐蝕和耐酸）

有關更多詳細信息，請參閱

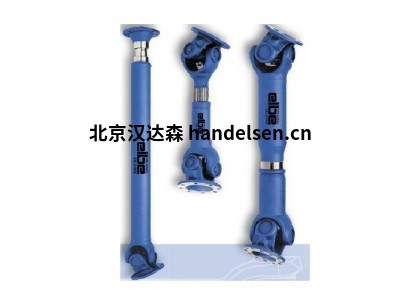

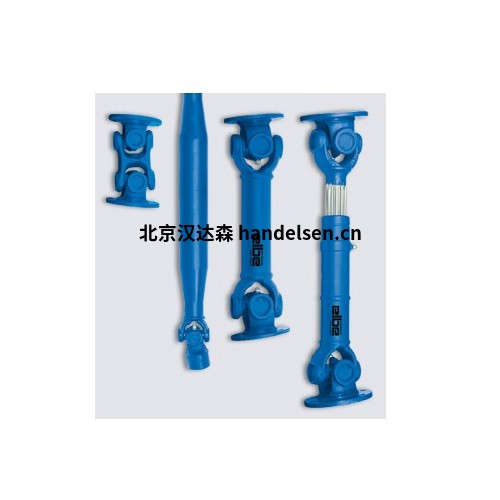

4.萬向聯軸器 0.100系列 型號：Elbe 0.110.050、0.110.051

扭矩范圍：250 bis 35.000 Nm

最大偏轉角度可達35°

DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接

無長度補償萬向節

具有長度補償?shù)穆?lián)合中間軸

滾子/或滾針軸承


德國elbe產品型號：

德國elbe 0.105.110

德國elbe 0.106.100

德國elbe 0.107.100

德國elbe 0.109.100

德國elbe 0.110.100

德國elbe 0.110.101

德國elbe 0.110.102

德國elbe 0.110.105

德國elbe 0.110.110

德國elbe 0.110.111

德國elbe 0.110.112

德國elbe 0.110.115

德國elbe 0.110.130

德國elbe 0.110.131

德國elbe 0.110.132

德國elbe 0.110.140

德國elbe 0.110.141

德國elbe 0.110.142

德國elbe 0.110.145

德國elbe 0.110.200

德國elbe 0.110.201

德國elbe 0.110.202

德國elbe 0.110.205

德國elbe 0.110.300

德國elbe 0.110.301

德國elbe 0.110.302

德國elbe 0.110.400

德國elbe 0.110.401

德國elbe 0.110.402

德國elbe 0.110.405

德國elbe 0.112.100

德國elbe 0.112.101

德國elbe 0.112.102

德國elbe 0.112.105

德國elbe 0.112.110

德國elbe 0.112.111

德國elbe 0.112.112

德國elbe 0.112.115

德國elbe 0.112.130

德國elbe 0.112.131

德國elbe 0.112.132

德國elbe 0.112.140

德國elbe 0.112.141

德國elbe 0.112.142

德國elbe 0.112.145

德國elbe 0.112.200

德國elbe 0.112.201

德國elbe 0.112.202

德國elbe 0.112.205

德國elbe 0.112.300
