LINMOT線性旋轉電機PR01系列

　　PR01系列線性旋轉電機可用于實現線性運動和旋轉運動的任意組合。緊湊型外殼包含電磁線性驅動器和旋轉直接驅動器，每個驅動器都由伺服驅動器控制。這意味著上層控制器可以實現高度動態的線性旋轉運動序列，這些序列可以編程為同步或完全獨立于彼此。

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

漢達森祁佳強 手機/微信177*4453*6447

　　根據要求，用戶可以在各種尺寸中選擇產生從 1.5 到 8.9 Nm 的峰值扭矩。沖程長度高達 300 mm，確?；炷翍?yīng)用具有足夠的靈活性。除了標準版本外，產品系列還包括帶齒輪箱、空心軸和不銹鋼部件的變型。

　　線性和旋轉直接驅動

　　可編程壓力和扭矩

　　帶齒輪箱還原或空心軸

　　同步線性和旋轉運動

　　提供不銹鋼版本漢達森祁佳強 手機/微信177*4453*6447

　　簡單的封閉和螺桿駕駛系統的實現

　　兩個獨立運動，只有一個組件

　　作為創新的設計元素，線性旋轉電機可用于執行復雜的任務，如螺紋、閉合、傳輸、堆疊、對齊等，只需使用單個組件。

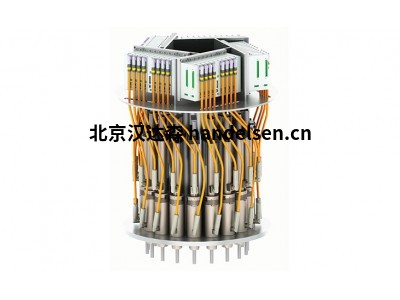

　　特別是旋轉木馬多軸閉合系統，可以使用 LinMot 線性旋轉電機使系統緊湊而有效。

　　借助這種電機技術，線性運動和旋轉運動可以首次與旋轉木馬運動分離?，F(xiàn)在可以實現線性運動和旋轉運動的任意組合。運動輪廓、速度、轉彎和壓力或緊固扭矩可以任意指定，彼此獨立。在過程監控過程中，可以讀取閉合過程結束時的蓋位位置，以檢測未對齊的座椅。

　　這些創新的多軸閉合系統只需單擊鼠標即可進行簡單的產品更改。用戶會持續接收所有關鍵參數反饋，從而顯著減少故障造成的停機時間。與機械閉合系統相比，帶線性旋轉電機的 LinMot 解決方案需要最多減少 60% 的閉合過程時間。

　　標準漢達森祁佳強 手機/微信177*4453*6447

　　線性旋轉電機的標準版本為用戶提供了多種可用的沖程長度、壓力和扭矩。

　　線性直接驅動

　　直接旋轉驅動

　　獨立線性和旋轉運動

　　集成位置傳感器

　　集成溫度監測

　　可編程運動和位置配置文件

　　可編程壓力

　　可編程扭矩

　　...

　　齒輪箱變型

　　帶齒輪箱的線性旋轉電機即使在具有高慣性矩的負載中也可實現精確的動態定位。在旋轉軸之外拾取和放置負載是此類電機的經典應用。通過這種新的設計元素，也可以非常輕松地實現具有同步旋轉和垂直行駛的小型撥號臺的動態和可編程運動。

　　獨立線性和旋轉運動

　　對于高負載的運動

　　適用于高扭矩應用

　　提供三個變速箱比率

　　帶導軌承受橫向負載

　　...

　　空心軸變型

　　空心軸的縱軸有一個中央通通開口。這使得擴大線性旋轉電機的應用范圍成為可能。壓縮空氣、真空或其他介質可以通過電機。

　　帶空心軸的版本

　　內徑 2.5 / 4.0 mm

　　簡單的壓縮空氣進給

　　可升級，用于真空夾持器

　　可與氣動或電動夾持器結合使用

　　...

　　INOX 變種

　　除了標準線性旋轉電機外，PR01-84 系列還包括鉻鋼變型。前法蘭和旋轉軸由鉻鋼制成。旋轉軸密封在起子器上。這意味著線性旋轉技術也可以在食品和化學工業中得到最佳應用。

　　由 EN 1.4404 / AISI 316 不銹鋼制成的端件和軸

　　衛生設計

　　耐清潔劑

　　最適合與食品一起使用

　　最適合化工行業使用

　　帶可互換的套管軸承

　　可以自由定位

　　極動態

　　使用壽命長

　　可調節速度

　　監控運動

　　可調加速度

　　溫柔的運動

　　可編程力

　　可以同步

　　高達 7.3 m/s 的速度和超過 780 m/s2 的加速度允許非常短的定位時間和高循環速率

　　線性電機的設計使它們成為機器設計領域的標準元件，通常用于更換氣動驅動器和機械凸輪盤。借助LinMot 線性電機和簡單的導軌，工程師擁有設計完整線性驅動系統所需的所有組件。

　　標準電機

　　線性電機的標準變型可普遍使用，涵蓋廣泛的應用。使用緊湊型驅動器可以執行低壓范圍內的許多不同的定位任務。電機系列包括 3 種型號，具有不同長度的子啟動器和沖程。用戶可以選擇最大沖程長度為 1830 mm，峰值力為 1024 N。由于電機部件是封裝的，因此電機受到最佳保護，即使對于密集應用。

　　高度動態的驅動器

　　廣泛的描邊長度范圍

　　提供電纜插座或旋轉角插頭

　　空氣冷卻作為選項提供

　　各種潛在的應用在搬運系統以及機器和系統設計中

　　...

　　惠普電機

　　線性電機的高性能生產線比相同組件尺寸和相同尺寸的標準電機具有更高的性能。這主要是由于電機繞組和磁電路的不斷開發，以及高性能材料的使用。

　　使用高性能電機，用戶可以獲得近兩倍的標稱性能。相同外形規格的高性能允許在現有機器和系統中提高功率，而不用機械重新設計。

　　特別強的磁電路

　　增加連續力和加速度

　　允許更高的工作溫度

　　空氣冷卻作為選項提供

　　最適合組件質量有限的應用

　　短電機

　　這種類型的電機是林莫特線性電機最短的外形。短電機是專為空間限制有限的應用而開發的。外形短也意味著多軸應用可以在非常小的空間內在一個滑塊上使用多個定子實現。為了為設計人員提供盡可能多的電纜布線選項，這些電機為左側、右側或前部的電纜插座提供了三個蓋板。電機電纜可插入蓋下，以便快速輕松地安裝。

　　外形短，最小子組長度為 90 mm

　　集成安裝法蘭

　　帶蓋的插入式電機電纜

　　可選電纜插座位置

　　適用于有限的空間限制和多軸應用

　　...

　　線性電機 3x400VAC

　　P10 系列的線性電機是 LinMot 產品系列中最強大的電機。電機具有高達 2700 N 的高性能和峰值力，對驅動單元和伺服驅動器提出了更高的要求。為此，Lin-Mot 開發了全新的概念，完全依賴于 3x400VAC 技術和伺服驅動器，該電機系列由電網提供直接電源。根據應用的不同，電機還可以使用整流 1x230VAC 進行操作。

　　內置標準編碼器可確保將驅動器更好地集成到外部控制概念中。因此，電機可由任何制造商的驅動器控制，沒有問題。與較小的驅動器一樣，電機配有可旋轉的 IP67 插頭。對于不同的筆畫長度，有一個固定的，系統有序的滑塊程序。

　　電機系列 P10-54由緊湊型管狀線性電機組成，用于動態定位任務或更換氣動裝置的中等功率輸出。電機可選配 1Vpp Sin/Cos 編碼器或 A/B 增量編碼器，可由任何制造商的驅動器控制。

　　230VAC 和 3 x 400VAC 技術

　　峰值力高達 335 N

　　林莫特編碼器或增量編碼器

　　極高的動態

　　用于電源和編碼器電纜的旋轉推拉 TWIN 連接器

　　也可以由標準的第三方伺服驅動器控制

　　...

　　P10-70系列的線性電機是動態線性運動最強大的LinMot電機。它們可以由任何制造商的驅動器或 LinMot E1400 和 C1400 伺服驅動器驅動。

　　3 x 400VAC 技術

　　Peak forces up to 561 N

　　極高的動態

　　傳感器和電源線單獨的連接器

　　也可以由標準的第三方伺服驅動器控制

　　公司簡介

　　NTI AG 是一家高品質管狀線性電機和線性電機系統的全球制造商，因此專注于開發、生產和分銷用于工業環境的線性直驅。

　　NTI AG 成立于 1993 年，是蘇爾壽集團的獨立業務部門，自 2000 年作為一家獨立公司投入運營。

　　NTI AG 總部位于瑞士蘇黎世附近的斯普里滕巴赫。除了在瑞士和斯洛伐克的三個生產基地外，NTI AG還在美國公司LinMot®銷售和支持辦公室，覆蓋美洲。

　　為全球客戶提供®工業線性電機品牌和®彈簧品牌。NTI AG 擁有一個經驗豐富的客戶顧問銷售和支持網絡，在全球 80 多個地點。

　　對于線性運動實現的NTI AG始終是一個稱職可靠的合作伙伴。

　　任務

　　LinMot 為客戶提供一個精密而專用的線性驅動系統，可輕松集成到所有領先的控制系統中。高度的標準化、庫存配送和全球分銷網絡，確保即時可用性和出色的客戶支持。

　　我們的產品范圍經過調整，可為客戶提供來自單一來源的線性驅動系統所需的所有組件。由于不斷添加產品，我們打算穩步擴大線性電機的范圍。

　　我們的目標是推動線性直接驅動技術，并使其成為標準的機器設計元素。我們提供高效的驅動解決方案，為整個資源節約工作做出重大貢獻。

　　能力

　　支持

　　作為世界領先的工業線性電機制造商，NTI AG 利用自己的知識和創新提供定制解決方案。

　　尋求特定驅動任務的最佳解決方案，我們的應用工程師為客戶提供卓越的支持。我們的客戶可以依靠多年的生產經驗為客戶特定的驅動解決方案實施和生產。

　　創新

　　通過持續開發和投資，并在全球銷售顧問的投入下，NTI AG 能夠以極具吸引力的價格為客戶提供商業上可行的新產品

　　生產

　　標準化的林莫特和MagSpring產品是通過自行設計的生產設施制造的。這保證了產品的快速可用性，即使是在更大的數量，同時允許最大的靈活性和定制。高度自動化的生產設施確保始終如一的高質量產品。

　　物流

　　LinMot 和 MagSpring 產品是標準化產品，通常從庫存中供應，并在全球提供。目前，全球有 1000 多種不同的驅動器和電機組合在 48 小時內上市。

　　質量

　　質量控制從檢查進料開始，一直持續到交付前最后的燒灼測試。所有 LinMot 線性電機在交付前均經過 24 小時燃燒。為了長期保證質量，LinMot 產品在立子、電子銘牌和伺服驅動器上標有唯一的序列號。
