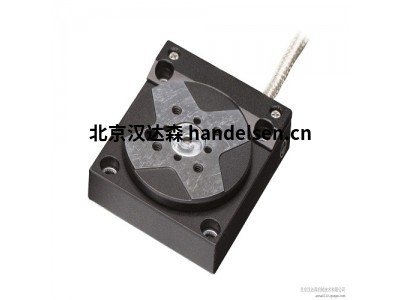

P-T03 • P-T04 • P-T54 快速Tip/Tilt偏擺鏡,擺臺 主動光學
§帶通用支點正交并聯機構偏擺軸
§調節光程線性軸可選
§緊湊型設計
§針對高精度應用,應變片傳感器可選
§無摩擦,柔性鉸鏈機構回程差為零
賈麗娜
QQ： 2865543976
手機：18510241215
電話：010-64714988-174
傳真：010-84786709-667
郵件：sales18@handelsen.cn |
 |
 |
規格
P-T03 P-T04 P-T54
尺寸 51 x 51 x 60mm 42 x 42 x 110mm 125 x 125 20.1mm
運動軸 θX, θY θX, θY θX, θY
集成傳感器 應變片傳感器 應變片傳感器 應變片傳感器
閉環擺角范圍 2mrad 20mrad 2mrad
閉環角度分辨率 0.05µrad 1µrad 0.033µrad RMS(1.5m電纜)
線性度 0.25% 0.1% 0.1%
帶鏡子下自振頻率 1.8-2.0kHz
安裝面直徑 26mm 27mm
通孔尺寸 80 x 80mm
重復精度 ≤0.1µrad RMS(1.5 米電纜 )
無負載下自振頻率 1.5-2kHz 1kHz
負載230g下自振頻率 500~650Hz
訂購信息
P-T03 出廠前安裝超大直徑鏡片
P-T04 大偏擺角,緊湊設計
P-T54 二維偏擺,大通孔
