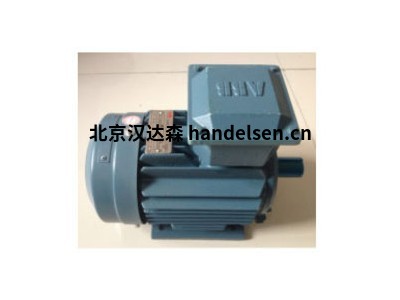

瑞士ABB 2極臥式伺服電機

產品簡介：

瑞士ABB 2極臥式伺服電機:M2QA三相異步電動機是ABB公司設計的2000款系列產品中的基本系列,符合歐共體||級效率標準。

瑞士ABB 2極臥式伺服電機的設計與制造符合IEC 60034、IEC 60072、DIN 42673、BS 4999、GB 755、GB 10069和Q/JBQS 27。

M2QA系列電機具有較好的電氣與機械性能。





　    【瑞士ABB 2極臥式伺服電機】M2QA三相異步電動機是ABB公司設計的2000款系列產品中的基本系列,符合歐共體||級效率標準。瑞士ABB 2極臥式伺服電機的設計與制造符合IEC 60034、IEC 60072、DIN 42673、BS 4999、GB 755、GB 10069和Q/JBQS 27。M2QA系列電機具有較好的電氣與機械性能。





·高效率



　　1.1KW-90KW 2P 4P電機在S1工作制下，M2QA系列達到CEMEP-EU的II級效率標準，具有較好的節能效果。



　　·寬電壓設計



　　高至690V且可應用于50Hz和60Hz電網。



　　·可靠的繞組



　　采用進口最新技術的絕緣材料，可達到F級絕緣(B級-80K溫升)，確保了繞組的較長的壽命。



　　·強抗腐蝕保護



　　電機經過抗環境腐蝕設計能夠保持較長壽命。



　　·軸承具有較高承載能力



　　配置深溝槽滾球軸承使得電機壽命大大延長。71-250mm中心高的鑄鐵電機配備終生免維護軸承，280-355mm的電機作為標準配置裝有注油孔。



　　·低噪音水平



　　通過優化電磁及電氣設計，改善冷卻系統，及結構優化保證M2QA系列總體較低噪音水平。



　　·額外的繞組保護



　　根據客戶要求可加裝PTC熱敏電阻，熱敏開關和防冷凝加熱帶等繞組保護附件。





        【瑞士ABB 2極臥式伺服電機】機械設計



　　全封閉自扇冷設計，IP55防護等級及重負載設計，同時采用強抗腐蝕鑄鐵材料使得M2QA系列電機可以適應各種環境。電機的機械結構非常堅固，280-355mm中心高的電機標準配置排水孔及塞子。



　　靈活的引出線方向。電機接線盒的安裝方式可在電機頂部、左側 、右側,接線盒自身可旋轉安裝,71-132機座的接線盒可旋轉4*90方向。160及以上機座接線盒可旋轉2*180方向。



　　電機針對不同環境及應用要求有多種可選配置，如更高的防護等級，絕緣水平，防塵保護，密封圈，防雨裝置等等。





　　型號說明



　　M2QA 112 M 2 A



　　M2QA--型號標記 112--機座號(以轉軸中心高mm表示) M--機座長度 2--極數 A--鐵芯長度



　　使用條件



　　·海拔不超過1000m



　　·環境空氣溫度隨季節而變化，但不超過+40℃



　　電壓、頻率及工作方式



　　·工作電壓：220-240V 380-420V 660-690V



　　·額定頻率：50/60Hz



　　·工作方式：連續(S1)



　　·絕緣等級：F(可應客戶要求供B級絕緣產品)





    【瑞士ABB 2極臥式伺服電機】M2QA三相異步電動機是ABB公司設計的2000款系列產品中的基本系列,符合歐共體||級效率標準。瑞士ABB 2極臥式伺服電機的設計與制造符合IEC 60034、IEC 60072、DIN 42673、BS 4999、GB 755、GB 10069和Q/JBQS 27。M2QA系列電機具有較好的電氣與機械性能。
