TEST 電力傳感器 302系列 測量范圍：1 kN、2 kN、5 kN、10 kN

TEST 電力傳感器

Test 力傳感器是最先進的。他們考慮了我們多年的經驗以及客戶對適用于各種應用的精確、堅固設備的愿望和要求。

Test 力傳感器的特別之處在于其精度、質量、堅固性、耐用性和易于操作。作為特殊版本，我們還提供具有其他尺寸和測量范圍的力傳感器。



301系列

Test 301型號系列的電力傳感器堅固、堅固、無腐蝕，并且可以輕松安裝在所有位置。它們非常適合拉伸和壓縮力測量，即使在動態條件下也是如此。

較低的總高度可實現節省空間的應用，例如 B. 控制壓入力、高速壓機和生產集成材料測試。可應要求提供符合 ISO 376 標準 0.5 級的特殊版本，用于 QA 系統中的校準目的。

技術規格

測量范圍 5 kN、10 kN、20、kN、50 kN、100 kN、200 kN、300 kN、500 kN、600 kN

測量不確定度 ≤ 最終值的 ± 0.08%

根據要求 符合 ISO 376 的版本等級 0.5



302系列

302型系列的電力測力計通常用于密閉空間，同時也有很高的要求。由優質防銹不銹鋼制成的傳感器僅適用于測量壓縮力。

技術規格

測量范圍 1 kN、2 kN、5 kN、10 kN

測量不確定度 ≤ 最終值的 ± 0.1%



303系列

303型系列的電力測力計通常用于密閉空間，同時也有很高的要求。傳感器由優質、不生銹的不銹鋼制成，適用于測量拉力和壓力。

技術規格

測量范圍 1 kN、2 kN、5 kN、10 kN

測量不確定度  ≤ 最終值的 ± 0.1%



304系列

模型系列 304 的微型力傳感器用于可用空間不允許其他選項的地方。由于它們的緊湊尺寸，必須仔細調整這些傳感器。

然后，它們以較長的使用壽命獲得良好的精度。由優質不銹鋼制成的傳感器適用于測量最終值為 50 kN 的拉伸和壓縮力。

技術規格

測量范圍 1 kN、2 kN、5 kN、10 kN、20 kN、50 kN

測量不確定度 ≤ 最終值的 ± 0.5%



311系列

311 系列的電力傳感器主要用于力傳感器和材料試驗機的校準。該模型還證明了其適用于需要極其精確結果的測量。

不銹鋼制成的傳感器是密封焊接的，因此對環境影響不敏感。符合 ISO 376 的力引入部件可用于校準應用。

311 型用于高達 50 kN 的壓縮力和拉伸力，從 100 kN 起，它專門用作壓縮力傳感器。

技術規格

測量范圍，用于壓縮力 2.5 / 5/10/20/35/50/100/250/600 kN

測量范圍，用于拉力 2.5 / 5/10/20/35/50 kN

準確性 根據 ISO 376 等級 00

314系列

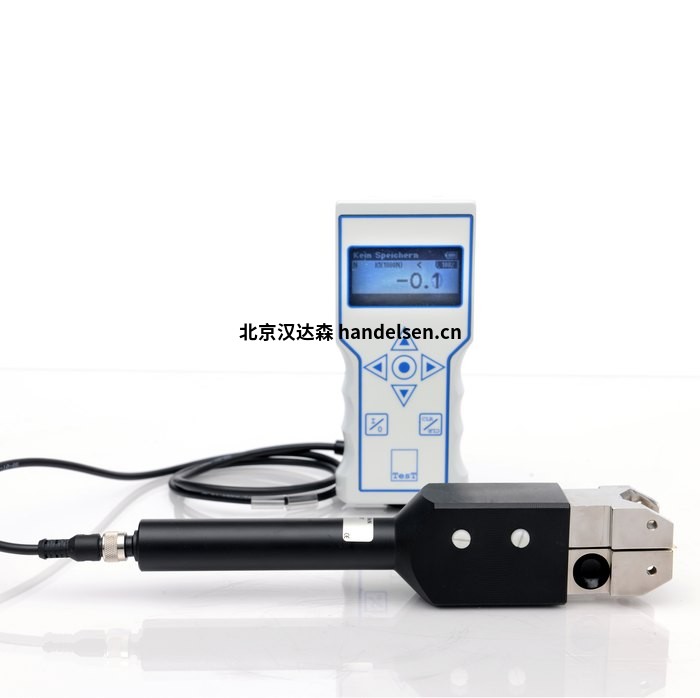

314 型系列的電點焊測功機由特殊鋼制成。測量體設計為剪切力傳感器。它們永久和偶爾用于 QA 任務。314 型特別適用于控制自動點焊機上的力。在設計中考慮了焊接電極之間的小距離。

由于測量體與所有其他部件隔離，因此也可以在焊接電流開啟時進行測量。

813 評估電子設備始終包含在 314 型號的交付范圍內。

技術規格

測量范圍 2 kN、5 kN、10 kN、20 kN、30 kN

測量不確定度 ≤ 最終值的 ± 0.1%



347系列

型號范圍的電力傳感器347 用于惡劣環境中的壓縮力測量。鋼制傳感器易于安裝，并且由于其典型的實心圓柱形測量體形狀，可在非常高的力范圍內提供出色的測量結果。

技術規格

測量范圍 300 kN、600 kN、1 MN、2 MN、3 MN、5 MN

測量不確定度 ≤ 最終值的 ± 0.1%



TEST 液壓力傳感器



1001/1011/1021系列

1001/1011/1021型號變體的小尺寸和扁平設計 允許廣泛的用途。小型測功機專為偶爾的控制測量而設計，例如在調整和維修工作期間。型號 1001 和 1011 的顯示儀表的直徑為 63 毫米。

型號 1021 具有直徑為 63 毫米和 100 毫米的顯示儀表。所有模型變體都有一個拖動指針來顯示峰值。

技術規格

測量范圍 1001型 160 / 250 / 400 / 600 / 1000 牛頓

  1.6 / 2.5 / 4/6/10/16/25/40 kN

  1011型 40/60/100 kN

  1021型 100/160/250/400/600 kN

測量不確定度 ≤ 最終值的 ± 2%



1101/1111/1121系列

液壓夾緊力計用于測量車床三爪卡盤上的夾緊力，提供1101/1111/1121版本。根據測量目的，有三個活塞，用于增加作用在顯示裝置上的力。只需更換壓塊即可實現不同的夾緊直徑。

技術規格

測量范圍 1101型 30 千牛、45 千牛

  1111型 75 kN、120 kN、200 kN

  1121型 120 kN、200 kN、300 kN、500 kN

測量不確定度 ≤ 最終值的 ± 2%



TEST 扭矩傳感器

Test 的電動扭矩傳感器可用作靜態反作用傳感器，并帶有用于動態應用的旋轉軸。我們的客戶對工業應用中精確、堅固的設備的要求得到滿足。

它們易于使用，質量上乘，使用壽命長。我們很樂意提供客戶特定的尺寸、測量范圍和設計作為特殊設計。



411系列

來自Test 的帶有標準方形連接的反作用扭矩傳感器是靜態扭矩測量中最常用的傳感器。在 1 Nm 和 5000 Nm 之間，有 12 個傳感器可用，有刻度。411 系列扭矩傳感器堅固耐用，適用于工業用途。813 電子器件和 854 工業放大器用于評估。

技術規格

測量范圍 Nm 1 / 2 / 5 / 10 / 20 / 50 / 100 / 200 / 500 / 1000 / 2000 / 5000

測量不確定度 ≤ 最終值的 ± 0.2%



421系列

來自 Test 的帶有標準方形連接的旋轉扭矩傳感器是動態扭矩測量中最常用的傳感器。有 12 個傳感器可用，刻度在 1 Nm 和 5000 Nm 之間。421 系列扭矩傳感器堅固耐用，適用于工業用途。813 Test 顯示設備和 854 Test 工業放大器用于評估。

此外，該型號系列的傳感器還與 TesTController 850 和 TesTWinner® 軟件一起用作 TestT 扭轉試驗機中的扭矩測量裝置，用于高精度測量。

技術規格

測量范圍 Nm 1 / 2 / 5 / 10 / 20 / 50 / 100 / 200 / 500 / 1000 / 2000 / 5000

測量不確定度 ≤ 最終值的 ± 0.1%

422系列

當必須同時測量扭矩和旋轉角度時，帶有增量角度測量和標準方形連接的 Test 旋轉扭矩傳感器總是用于動態測量。有 12 個傳感器可用，刻度在 1 Nm 和 5000 Nm 之間。

422 系列扭矩傳感器堅固耐用，適用于工業用途。模型系列 813 的 Test 顯示設備用于評估。此外，這些傳感器還與 TesTController 850 和 TesTWinner® 軟件一起用作 TestT 扭轉試驗機中的扭矩測量設備，用于高精度測量。

技術規格

測量范圍 Nm 1 / 2 / 5 / 10 / 20 / 50 / 100 / 200 / 500 / 1000 / 2000 / 5000

測量不確定度 ≤ 最終值的 ± 0.1%



TEST 稱重傳感器



601系列

您是否正在尋找適合平臺秤結構并確保最大精度的偏心稱重傳感器？然后我們推薦我們的型號 601，它可以根據 OIML 進行校準，它由不銹鋼制成，因此也適用于惡劣的工業環境。

這種偏心稱重傳感器適用于 400 x 400 毫米的最大平臺尺寸，也可根據要求提供防爆版本。

技術規格

額定載荷 7.5公斤、10公斤、25公斤、30公斤、50公斤、60公斤、75公斤

校準能力 根據 OIML R 60 的 C3 級

  根據 OIML R 60 的 C4 級

308系列

您是否正在尋找一種對橫向力特別不敏感且同時達到最高水平精度的剪切梁稱重傳感器？308 系列的剪切梁稱重傳感器通常用于工業稱重，因?yàn)榧词故谴直┑墓I(yè)操作也不會對其造成傷害。

畢竟，它們由不銹鋼制成，并提供可根據 OIML 進行校準的版本。我們可應要求提供防爆保護版本。我們期待你的來電。

技術規格

額定載荷 1000公斤、2000公斤、3000公斤、5000公斤、10000公斤

校準能力 根據 OIML R 60 的 C3 級



640系列

640 系列的電動柔性梁稱重傳感器主要用于重達 200 kg 的小量程稱重。該模型還在測試設施、開發和實驗室中得到了證明。由不銹鋼制成的稱重傳感器是密封焊接的，因此不受環境影響。它們有可驗證版本（C3 和 C4）和防爆版本。

技術規格

額定載荷 5公斤、10公斤、20公斤、50公斤、100公斤、200公斤

校準能力 根據 OIML R 60 的 C3 級

  根據 OIML R 60 的 C4 級
