Johnson Pump CombiLineBloc - 帶直列端口的緊耦合離心泵

特征

球墨鑄鐵結構

長冷卻長度使密封件遠離泵送液體

后葉片和迷宮防止固體到達軸承和密封件

產品潤滑滑動軸承

標準機械密封

CombiTherm 確保均勻的過程溫度，同時保持密封面和軸承遠離有害熱量。CombiTherm 設計為在給定參數范圍內工作時不需要外部冷卻。

節流襯套、軸頸軸承和密封件的布置降低了泵長度上的循環和溫度。這大大降低了密封面和軸承的溫度。

適用于

導熱油傳熱：OEM 系統，在夾套設備中保持溫度

船舶和浮式生產系統：燃料箱加熱器和燃料預熱、貨物和產品加熱、蒸汽發生

食品: 烤箱、炸魚、蒸餾脂肪酸和甘油、軟化脂肪、薯片、奶粉廠

瀝青：瀝青生產、道路和屋頂

橡膠和塑料：注塑、PVC膠帶、人造纖維

化學：攪拌器、反應器、干燥設備、聚合、塑料

紙和木材：壓光輥、紙板、洗衣機、烘干機、地板和木板

高溫?zé)崴h(huán)：醫院、供暖系統

技術數據

套管：球墨鑄鐵

葉輪：鑄鐵, 不銹鋼

容量： 350 m 3 /h / 1541GPM [50Hz]

400m 3 /h / 1761GPM [60Hz]

送貨頭： 110m / 361ft [50Hz]

160m / 525ft [60Hz]

最大限度。液體溫度：熱油 350°C / 662°F

熱水 190C / 374F

壓力：16bar / 232psi

速度：3 600 轉

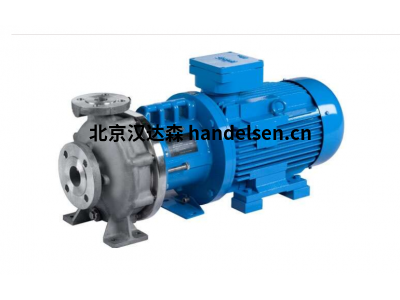

Johnson Pump CombiChem - 離心泵

特征

符合 ISO 2858 (EN 22858 (DIN 24256)) 和 ISO 5199 的臥式離心泵

標準化和模塊化設計

法蘭符合 ISO 7005 PN 16

對于不銹鋼執行 150 lbs ANSI B 16.5 可用

出色的液壓性能

高效葉輪

帶有后葉片的封閉式葉輪提供葉輪負載的軸向平衡

帶耐磨板和外部調節的半開式葉輪

通過后拉式原理易于維護

單不平衡/平衡密封符合 EN 12756 (DIN 24960)

帶密封支撐系統的單筒式和雙筒式密封

淬火軸封

Atex認證

干式軸設計，泵送液體不與軸接觸

加熱套可選

堅固的軸設計

延長使用壽命

2-深溝球軸承或雙列角接觸推力軸承和圓柱滾子軸承

油脂或油浴潤滑軸承

適用于

低粘度、清潔或輕微污染的液體，特別是在化學工業中

技術數據

套管： 鑄鐵、球墨鑄鐵、青銅、不銹鋼

葉輪： 鑄鐵、青銅、不銹鋼

最大限度。容量： 800 m 3 /h

最大限度。送貨頭： 160米

最大限度。液體溫度： 200℃

最大限度。壓力： 1600 千帕（16 巴）

最大限度。速度： 3 600 轉



Johnson Pump CombiNorm - 離心泵

特征

符合 EN 733 (DIN 24255) 的臥式離心泵

標準化和模塊化設計

法蘭符合 ISO 7005 PN 16

出色的液壓性能

高效葉輪

帶有后葉片的封閉式葉輪提供葉輪負載的軸向平衡

通過后拉式原理易于維護

單不平衡/平衡密封符合 EN 12756 (DIN 24960)

帶密封支撐系統的單筒式和雙筒式密封

淬火軸封

壓蓋填料

Atex認證

干式軸設計，泵送液體不與軸接觸

堅固的軸設計

延長使用壽命

2-深溝球軸承或雙列角接觸推力軸承和圓柱滾子軸承

油脂或油浴潤滑軸承

適用于

低粘度、干凈或輕微污染的液體

技術數據

套管： 鑄鐵、球墨鑄鐵、青銅

葉輪： 鑄鐵、青銅

最大限度。容量： 1 500m 3 /h

最大限度。送貨頭： 140米

最大限度。液體溫度： 200℃

最大限度。壓力： 16 巴（10 巴）

最大限度。速度： 3 600 轉

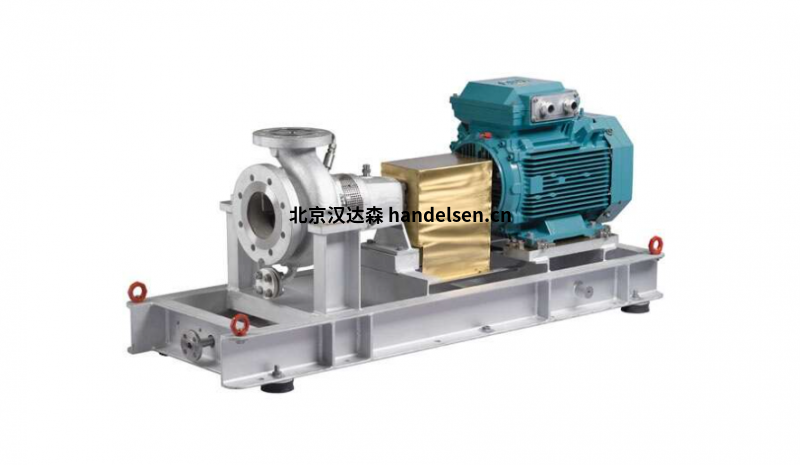

Johnson Pump CombiPro - 重型流程泵

特征

符合 API 610、API 682 的重型臥式流程泵

中線安裝端吸泵懸臂單級流程泵

符合 API 610 的設計要求

密封室符合 API 682

泵殼和蓋金屬與金屬配合，帶完全封閉、受控壓縮的螺旋纏繞墊片

完全集成的設計泵、電機、底板和附件

出色的液壓性能

高效葉輪

帶耐磨板和外部調節的閉式葉輪或半開式葉輪

動平衡葉輪

法蘭符合 ISO 7005 PN 50 / 300 lbs ANSI B 16.5 或 ISO 7005 PN 20 / 150 lbs ANSI B 16.5

Atex認證

堅固的軸設計

延長使用壽命

2 角接觸推力軸承和圓柱滾子軸承

油浴潤滑軸承

軸承座冷卻可選

通過后拉式原理易于維護

用于外殼和葉輪的可再生耐磨環

磁力驅動版本符合 API 685 可選

立式可選

適用于

化學/石化工業、煉油廠和一般工業應用中稀薄、清潔和輕微污染的液體

技術數據

材料： 鑄鐵、球墨鑄鐵、青銅、不銹鋼、碳鋼、13%鉻鋼

最大限度。容量： 350 m 3 /h

最大限度。送貨頭： 160米

最大限度。液體溫度： 350°C

最大限度。壓力： 3500 千帕（35 巴）

最大限度。速度： 3 600 轉



Johnson Pump CombiLineBloc - 帶直列端口的緊耦合離心泵

特征

具有符合 EN 12756 (DIN 24690) 的干式電機軸和機械密封的緊密耦合設計的直列循環泵

緊湊、經濟、節省空間的結構

廣泛的應用

出色的液壓性能

高效葉輪

帶有后葉片的封閉式葉輪提供葉輪負載的軸向平衡

特殊設計的低NPSH吸入口套管

后拉式結構，易于維護

維護成本低

Atex認證

CE認證

適合垂直排列

標準機械軸封 EN 12756 (DIN 24690)

適用于

清潔、輕微污染的稀薄液體

技術數據

套管： 鑄鐵、青銅

葉輪： 鑄鐵、青銅

最大限度。容量： 450 m 3 /h

最大限度。送貨頭： 100米

最大限度。液體溫度： 120°C

最大限度。壓力： 1000 千帕（10 巴）

最大限度。速度： 3 600 轉

關于Johnson Pump

為眾多工業工程領域以及全球園藝、造船、水處理和汽車市場提供服務，Johnson Pump 始終將客戶需求放在首位。提供廣泛的泵產品組合（基于容積式和離心式機構），以及所有必要的配件。

通過與全球客戶群的密切互動，Johnson Pump 能夠提供完全符合特定應用要求的重點解決方案。我們的模塊化設計方法促進了這一點 - 允許組件之間更大的互換性，從而簡化后勤方面（由于訂購和存儲更少的零件號）并允許使用較小的庫存覆蓋更廣泛的不同泵變體.

Johnson Pump 產品組合涵蓋內齒輪泵、葉輪泵和循環泵。所有這些項目都提供強大的性能和持續的可靠性。Johnson Pump 工程團隊設計低噪音操作設備，并設計涂層以防止碎片損壞。
