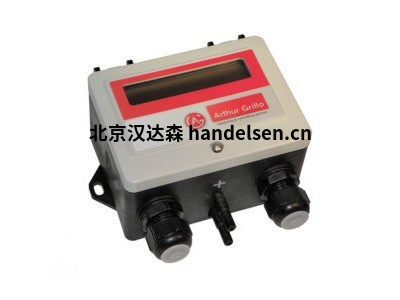

grillo多范圍差速壓/體積流量控制器

grillo多范圍差速壓/體積流量控制器

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk7@handelsen.cn

　　系統測量范圍從0.。。50 帕 (0.5 mbar) 高達 0...6000 Pa (60

　　mbar) 字母數字

　　LCD 顯示器模擬輸出 0。10

　　V 可選測量(差壓或體積流量

　　) 可選單位(公制

　　或帝國) 可調 k

　　因子，用于體積流量

　　計算控制模式或測量模式可

　　選擇測量模式，具有可調限值供應電壓 10。30 Vdc;24 Vac (+/-15%)

　　緊湊型塑料外

　　殼 IP 54 可調控制模式：

　　2 設置點

　　設置點可通過外部信號輸入

　　選項配置： • PI 算法

　　的 10 V 直流信號或溫度傳感器

　　PI 參數 最大輸出電壓控制效果正 /熱或負 / 冷

　　GRILLO-DPC微分壓力控制器/體積流量控制器用于測量和控制非攻擊性氣體(尤其是空氣)的低差速壓。0 信號...10V可作為模擬輸出提供給用戶。根據設備設置的不同，此信號具有不同的含義。如果儀器用作壓力傳感器，輸出信號與測量到的壓力成正比。作為 v發光流傳感器，該設備提供根設備輸出信號。在壓力或流速控制中，輸出信號表示PI 控制的操縱變量。

　　例如，它用于空調技術，用于控制風扇，監控室壓力或控制過濾器。除了模擬輸出外，還可提供額外的報警輸出(打開式收集器)，用于限制值監控或過濾器監控。

　　d無源壓力控制器/體積流量控制器 DPC310基于DPC200并擴展其功能范圍，從而提供更多的動態。

　　在控制模式下，DPC310的設定點現在可以動態設置。這可以通過 10 V 直流信號的外部輸入或與溫度傳感器相結合來完成。壓力和流速不再完全負責風扇控制，但其他因素，如室外溫度可以發揮作用。四個預設測量范圍是一個額外的改進。每個應用程序共組合了四個重要的測量范圍。這增加了應用范圍，簡化了訂購和倉儲。

　　運行模式：

　　測量模式或控制模式

　　測量介質：

　　空氣或非攻擊性氣體測量原理：

　　機電隔膜測量系統測量單元：

　　帕 / inh2O 或 m3/h 或 cfm

　　最小的測量范圍：

　　0...50 帕 (0.5 mbar) / 0.2 InH20

　　最大測量范圍：

　　0.6000 帕 (60 mbar) / 24 InH20

　　測量范圍選擇：

　　4 預選測量范圍， 可通過軟件

　　可調控制參數切換：P/I

　　參數、k 因子、最大輸出電壓、正常/反向控制

　　特征：線性或方根

　　環境溫度：-10°C

　　存儲溫度：-25°C

　　控制特性：PI

　　算法設置點設置：軟件內可調的 2 個設置點，

　　設置點可使用浮動接觸輸入

　　進行選擇信號輸入：

　　0...10 V， 多功能輸入

　　外設點： 0.10 V 輸入與測量范圍

　　溫度有關。 補償設定點： 0。10 V 輸入與 -30.0...+70.0°C

　　限制信號輸出 /報警輸出相關：

　　打開集合器，最大 30 V / 30 mA

　　報警延遲時間：

　　在 0 范圍內可自由調節...60 秒 - 2...15 分鐘

　　超壓保護：

　　0.2 bar

　　靜態壓力：

　　最大 0.2 條

　　零點校準：

　　可按 REED 接觸調節， 無需周期性零點校準

　　反應時間：

　　直接

　　零漂移：±0.75%

　　線性和歇斯底里：±1%

　　溫度漂移零點：±0.3%

　　/ 10K

　　溫度漂移測量范圍：±0.2%

　　/ 10K

　　住房：

　　UL 94 HB：超混合與ABS

　　尺寸的鉸鏈蓋：95

　　x 70 x 54毫米(w x h x d)

　　重量：

　　約250g

　　保護類：IP54

　　根據EN60529

　　顯示：

　　雙線字母數字LCD顯示器， 2 x 16 字符

　　電氣連接：

　　電纜條目 M16x1.5、螺絲終端、防止不正確的極性

　　導線的電子設備 電纜條目：2

　　x M16

　　壓力連接：

　　軟管連接 5 mm = 和 6 mm =

　　操作位置：

　　垂直，位置依賴性，旋轉至 90° 約 25 Pa

　　電源：

　　10...30 Vdc;24 Vac (±15%)

　　功耗：

　　約 8 mA = 10 Vdc， 約 10 mA = 24 Vdc

　　輸出：

　　0...10 V;10 Vdc： Imax = 0.5 ma， Rmax

　　= 20 k + 24 Vdc： Imax = 4.0 ma， Rmax = 2.5 k +

　　EMC：

　　EN 61000-6-2， EN 61000-6-3， CE 標志

　　RoHS：

　　根據 ROHS 指令 2011/65/EU
