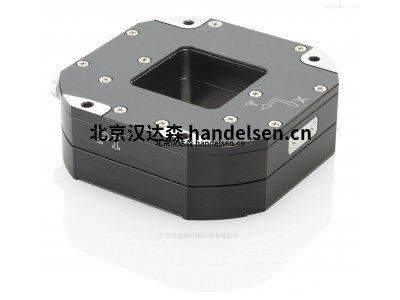

PI (Physik Instrumente)L-505 緊湊型線性平臺

譚晶 QQ：2853369887   手機：18518172492 電話：010-64717020-116 傳真：010-84786709-666 郵件：sales9@handelsen.cn

行程為13或26毫米

速度達15毫米/秒

集成參考點和限位開關

帶或不帶減速齒輪的步進電機或直流伺服電機

負載能力達30牛

產品概述

配備低空回絲杠和滾珠導軌的緊湊型線性平臺?？芍苯影惭b的XY組合。集成式參考點和限位開關：霍爾效應。

線性平臺提供兩種設計變體：

·         帶直接固定驅動（法蘭電機）的窄長型版本。

·         帶皮帶驅動（折疊型動力傳動系統）的寬型緊湊式版本。這些版本的產品編號末尾都標有一個"F"。

增量編碼器用于高精度位置測量

非接觸式光學編碼器以極高的精度直接在平臺上測量位置。非線性效應、機械作用或彈性形變不會對測量造成影響。

驅動器類型

·         帶或不帶減速齒輪的直流電機

·         帶或不帶減速齒輪的步進電機

帶直流電機的版本都配備增量線性編碼器。這在步進電機版本中是選配的。

應用領域

醫藥行業, 自動聚焦, 精密微裝配, 生物技術, 自動化

訂購信息

L-505.011200 緊湊型線性平臺，36毫米寬度，13毫米行程，30牛負載容量, 步進電機，0.5米電纜長度

L-505.011200F 緊湊型線性平臺，60毫米寬度，折疊型動力傳動系統，13毫米行程，30牛負載容量, 步進電機，0.5米電纜長度

L-505.011212 緊湊型線性平臺，36毫米寬度，13毫米行程，30牛負載容量, 步進電機, 帶A/B正交信號傳輸?shù)木€性編碼器，0.5米電纜長度

L-505.011212F 緊湊型線性平臺，60毫米寬度，折疊型動力傳動系統，13毫米行程，30牛負載容量, 步進電機, 帶A/B正交信號傳輸?shù)木€性編碼器，0.5米電纜長度

L-505.013212 緊湊型線性平臺，36毫米寬度，13毫米行程，30牛負載容量, 直流電機, 帶A/B正交信號傳輸?shù)木€性編碼器，0.5米電纜長度

L-505.013212F 緊湊型線性平臺，60毫米寬度，折疊型動力傳動系統，13毫米行程，30牛負載容量, 直流電機, 帶A/B正交信號傳輸?shù)木€性編碼器，0.5米電纜長度

L-505.014212F 緊湊型線性平臺，60毫米寬度，折疊型動力傳動系統，13毫米行程，30牛負載容量, 直流齒輪電機, 帶A/B正交信號傳輸?shù)木€性編碼器，0.5米電纜長度

L-505.01A200F 緊湊型線性平臺，60毫米寬度，折疊型動力傳動系統，13毫米行程，30牛負載容量, 帶減速齒輪的步進電機，0.5米電纜長度

L-505.01A212F 緊湊型線性平臺，60毫米寬度，折疊型動力傳動系統，13毫米行程，30牛負載容量, 帶減速齒輪的步進電機, 帶A/B正交信號傳輸?shù)木€性編碼器，0.5米電纜長度

L-505.021200 緊湊型線性平臺，36毫米寬度，26毫米行程，30牛負載容量, 步進電機，0.5米電纜長度

L-505.021200F 緊湊型線性平臺，60毫米寬度，折疊型動力傳動系統，26毫米行程，30牛負載容量, 步進電機，0.5米電纜長度

L-505.021212 緊湊型線性平臺，36毫米寬度，26毫米行程，30牛負載容量, 步進電機, 帶A/B正交信號傳輸?shù)木€性編碼器，0.5米電纜長度

L-505.021212F 緊湊型線性平臺，60毫米寬度，折疊型動力傳動系統，26毫米行程，30牛負載容量, 步進電機, 帶A/B正交信號傳輸?shù)木€性編碼器，0.5米電纜長度

L-505.023212 緊湊型線性平臺，36毫米寬度，26毫米行程，30牛負載容量, 直流電機, 帶A/B正交信號傳輸?shù)木€性編碼器，0.5米電纜長度

L-505.023212F 緊湊型線性平臺，60毫米寬度，折疊型動力傳動系統，26毫米行程，30牛負載容量, 直流電機, 帶A/B正交信號傳輸?shù)木€性編碼器，0.5米電纜長度

L-505.024212F 緊湊型線性平臺，60毫米寬度，折疊型動力傳動系統，26毫米行程，30牛負載容量, 直流齒輪電機, 帶A/B正交信號傳輸?shù)木€性編碼器，0.5米電纜長度

L-505.02A200F 緊湊型線性平臺，60毫米寬度，折疊型動力傳動系統，26毫米行程，30牛負載容量, 帶減速齒輪的步進電機，0.5米電纜長度

L-505.02A212F 緊湊型線性平臺，60毫米寬度，折疊型動力傳動系統，26毫米行程，30牛負載容量, 帶減速齒輪的步進電機, 帶A/B正交信號傳輸?shù)木€性編碼器，0.5米電纜長度
