PI (Physik Instrumente)Q-Motion?小型線性平臺Q-522

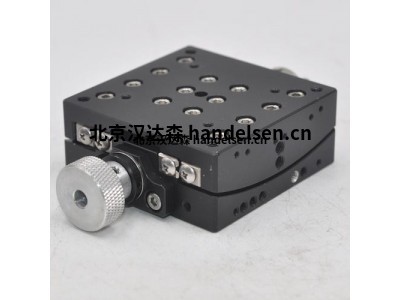

Q-522 Q-Motion®小型線性平臺

譚晶 QQ：2853369887   手機：18518172492 電話：010-64717020-116 傳真：010-84786709-666 郵件：sales9@handelsen.cn

小尺寸、高分辨率、價格實惠的壓電電機

寬僅22毫米、高僅10毫米

最小位移高達2納米

安裝無需轉接器的Q-622轉臺

采用分辨率高達1納米的增量編碼器實現直接位置測量

不帶轉接器的XY向安裝

適用于高達10^-6百帕的真空環境，還可提供用于真空達10^-9百帕的版本

壓電慣性驅動器

壓電陶瓷慣性驅動器為空間節約型且價格實惠的基于壓電陶瓷的驅動器，其保持力相對較大，行程幾乎是無限的。慣性驅動原理是基于由特殊驅動器電控提供的修正鋸齒波電壓控制的單個壓電促動器。促動器緩慢膨脹，移動轉子。由于其慣性，轉子無法跟上促動器隨后的快速收縮，停留在其位置上。工作頻率高達20千赫茲時，驅動直接作用在動輪上，實現最大為10毫米/秒的速度。

真空和無磁性環境

所有Q-Motion®線性平臺都適用于高真空中的操作，真空可達10^-6百帕。此外，適用于10^-9百帕的超高真空版本也可供貨。可按需提供非磁性版本

直接測量原理

可提供帶非接觸式光學線性編碼器的版本。分辨率為4納米或1納米，取決于不同版本。帶編碼器的版本具有參考點開關

應用領域

微裝配, 光子, 光學對準, 顯微鏡, 高能束線設備, 半導體技術, 測試

訂購信息

Q-522.000 Q-Motion® 小型線性平臺，壓電慣性驅動，行程為6.5毫米，不帶用于開環操作的位置傳感器，推/拉力為1牛，尺寸為22 × 22 × 10毫米(W × L × H)，真空兼容至10 -6 百帕

Q-522.00U Q-Motion® 小型線性平臺，壓電慣性驅動，行程為6.5毫米，不帶用于開環操作的位置傳感器，推/拉力為1牛，尺寸為22 × 22 × 10毫米(W × L × H)，真空兼容至10-9 百帕

Q-522.030 Q-Motion® 小型線性平臺，壓電慣性驅動，行程為6.5毫米，線性編碼器，分辨率為4納米，推/拉力為1牛，尺寸為32 × 22 × 10毫米(W × L × H)，真空兼容至10-6 百帕

Q-522.040 Q-Motion® 小型線性平臺，壓電慣性驅動，行程為6.5毫米，線性編碼器，分辨率為1納米，推/拉力為1牛，尺寸為32 × 22 × 10毫米(W × L × H)，真空兼容至10-6 百帕

Q-522.04U Q-Motion® 小型線性平臺，壓電慣性驅動，行程為6.5毫米，線性編碼器，分辨率為1納米，推/拉力為1牛，尺寸為32 × 22 × 10毫米(W × L × H)，真空兼容至10-9 百帕

Q-522.100 Q-Motion® 小型線性平臺，壓電慣性驅動，行程為13毫米，不帶用于開環操作的位置傳感器，推/拉力為1牛，尺寸為22 × 32 × 10毫米(W × L × H)，真空兼容至10-6 百帕

Q-522.10U Q-Motion® 小型線性平臺，壓電慣性驅動，行程為13毫米，不帶用于開環操作的位置傳感器，推/拉力為1牛，尺寸為22 × 32 × 10毫米(W × L × H)，真空兼容至10-9 百帕

Q-522.130 Q-Motion® 小型線性平臺，壓電慣性驅動，行程為13毫米，線性編碼器，分辨率為4納米，推/拉力為1牛，尺寸為32 × 32 × 10毫米(W × L × H)，真空兼容至10-6 百帕

Q-522.140 Q-Motion® 小型線性平臺，壓電慣性驅動，行程為13毫米，線性編碼器，分辨率為1納米，推/拉力為1牛，尺寸為32 × 32 × 10毫米(W × L × H)，真空兼容至10-6 百帕

Q-522.14U Q-Motion® 小型線性平臺，壓電慣性驅動，行程為13毫米，線性編碼器，分辨率為1納米，推/拉力為1牛，尺寸為32 × 32 × 10毫米(W × L × H)，真空兼容至10-9 百帕

Q-522.200 Q-Motion® 小型線性平臺，壓電慣性驅動，行程為26毫米，不帶用于開環操作的位置傳感器，推/拉力為1牛，尺寸為22 × 42 × 10毫米(W × L × H)，真空兼容至10-6 百帕

Q-522.20U Q-Motion® 小型線性平臺，壓電慣性驅動，行程為26毫米，不帶用于開環操作的位置傳感器，推/拉力為1牛，尺寸為22 × 42 × 10毫米(W × L × H)，真空兼容至10-9 百帕

Q-522.230 Q-Motion® 小型線性平臺，壓電慣性驅動，行程為26毫米，線性編碼器，分辨率為4納米，推/拉力為1牛，尺寸為32 × 42 × 10毫米(W × L × H)，真空兼容至10-6 百帕

Q-522.240 Q-Motion® 小型線性平臺，壓電慣性驅動，行程為26毫米，線性編碼器，分辨率為1納米，推/拉力為1牛，尺寸為32 × 42 × 10毫米(W × L × H)，真空兼容至10-6 百帕

Q-522.24U Q-Motion® 小型線性平臺，壓電慣性驅動，行程為26毫米，線性編碼器，分辨率為1納米，推/拉力為1牛，尺寸為32 × 42 × 10毫米(W × L × H)，真空兼容至10-9 百帕
