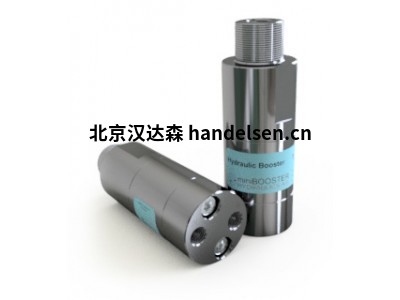

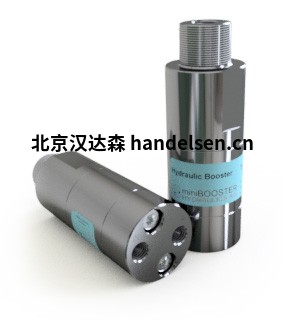

minibooster不銹鋼增壓器HC1W

HC1W版本：9種不同的增壓系數

P in：20 - 207 bar（入口壓力）

P RETURN：盡可能低（回油箱壓力）

P H：最大800 bar（出口壓力）

P OUTLET：PH =（PIN - PRETURN）×I（強化）

安裝：內聯管

A型=沒有放泄閥

B型=帶放空閥

G模型=直接按比例控制

材料證書3.1的要求。

描述

HC1W是最緊湊的miniBOOSTER 316L不銹鋼，重量只有0.7公斤。 它非常適合用于需要將設備安裝在工具，電源組件或其他設備上的應用。



HC1W將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以保持高壓。 出口壓力的調節是通過改變供應壓力來進行的。

增壓系數

 i 最大出口流量

 l/min 最大入口流量

 l/min

 1.2 0.5 8.0

 1.5 0.5 8.0

 2.0 0.5 8.0

 2.8 0.5 8.0

 3.3 0.5 8.0

 4.0 0.4 8.0

 4.8 0.4 8.0

 6.2 0.3 8.0

 7.5 0.3 8.0



功能

基本操作在功能圖中進行了說明。 油通過方向閥CV進入IN端口，通過止回閥KV1，KV2和DV自由流動到高壓側H.在這種情況下，通過增壓器的最大流量實現了快速前進功能。



當在高壓側H達到泵壓時，閥KV1，KV2和DV將關閉。 最終壓力將由擺動泵單元OP實現。 當達到高壓側H的最終壓力時，裝置將自動失速。 如果由于消耗或泄漏導致高壓側壓力降，則OP閥將自動運行以保持最終壓力。

功能圖



連接方式

連接 IN / R H

1 1/8" BSPP 1/4" BSPP

最大緊固扭矩 BSPP

IN / R H

1/8" BSPP 1/4" BSPP

不銹鋼墊圈 2.0 da/Nm 4.0 da/Nm

帶切邊 2.0 da/Nm 4.0 da/Nm

最大緊固扭矩 UNF

IN / R H

3/8-24" UNF   9/16-18" UNF

O型全 1.5 da/Nm 3.5 da/Nm

流體和材料
