混合導軌設計，帶空氣軸承和循環球軸承導軌，用于高精度，低剖面。

混合設計：龍門軸帶循環滾珠軸承導軌，橋軸帶空氣軸承

高性能無鐵心直線電機

靈活的模塊化平臺

絕對編碼器

各種旅行范圍。 選項和定制的改編

概觀

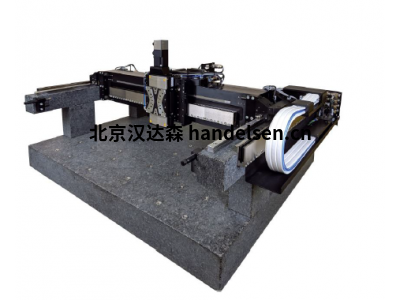

A-341 PIglide HGS混合龍門架適用于需要高架運動和長行程的應用。

A-341混合龍門架采用獨特的混合導軌設計。 橋軸配備了帶有空氣軸承的無摩擦導軌，可以精確控制速度，并具有出色的可重復性和平直度。 帶有空氣軸承的導軌大大減少了工作區域的顆粒排放。 龍門軸兩側配有循環滾珠軸承導軌，在有限的安裝空間內具有堅固性和精度。

這種不同導向技術的結合意味著A-341混合式龍門架非常適合基于步進掃描原理同時需要緊湊設計的應用。

PIMag®磁性直接驅動器

三相磁力直接驅動器不在傳動系統中使用機械部件，它們將驅動力直接傳遞到運動平臺而沒有摩擦。 驅動器達到高速和加速度。 無鐵電機特別適用于對精度要求最高的定位任務，因?yàn)榕c永磁體沒有不希望的相互作用。 這樣即使在最低速度下也可以平穩運行，同時在高速時不會發生振動。 避免了控制行為的非線性，可以輕松控制任何位置。 驅動力可以自由設定。

應用領域

掃描，數字印刷，電子裝配和檢驗，AOI（自動光學檢測），自動化。

絕對編碼器

絕對編碼器提供明確的位置信息，可以立即確定位置。 這意味著在接通期間不需要參考，這提高了操作期間的效率和安全性。

選項和定制的改編

底座由花崗巖或鋁制成

可調節的工作高度

減少振動的系統

額外的拖鏈

直線電機的性能

液壓冷卻直線電機

訂購信息

出廠選項：L-511為Z軸

改進的L-511線性平臺，帶同步伺服電機和抱閘，行程范圍為50至150 mm

出廠選項：V-408為Z軸

改進型V-408配備三相直線電機，抱閘和氣動重力補償，行程50 mm

工廠選項：附加拖鏈

A-341可以配備額外的拖鏈，以容納客戶設置的其他電纜和軟管。

工廠選項：電機冷卻

對于具有高占空比和高加速度的應用，可配備液冷直線電機。 個人

對于橋軸的線性馬達也可以進行液體冷卻。 外部散熱器是必要的。

工廠選擇：基礎材料

基板和龍門軸的基礎結構可以是花崗巖或鋁。 可以定制孔圖案
