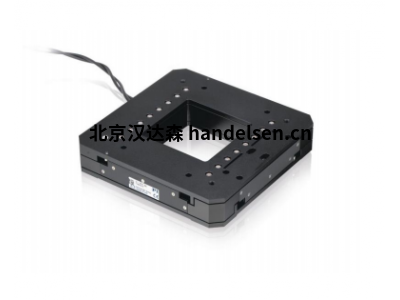

U-751 帶壓電電機的XY位移平臺。原廠直供 價格從優

華珺 QQ：3400717127   手機：13552869098 電話：010-64717020-123 傳真：010-84786709-666 郵件：sales22@handelsen.cn

低外形、快速、直接位置測量

緊湊型設計：高度僅為32 毫米，無絲杠管道或凸緣電機

自鎖，靜止狀態下無熱量產生，無伺服抖動

非接觸式限位和參考點開關

分辨率為100 納米的直接測量線性編碼器

通孔尺寸78毫米×78 毫米（最大位移時為65毫米×65 毫米）

精密級XY位移平臺

PILine平臺尤其適合要求快速精密定位的應用。關機后，自鎖驅動器保持平臺位置的機械穩定。因而可大大減少能量消耗和熱量產生。蓄電池驅動或熱敏型的低占空比應用可得益于這些特點。軸的位置通過一個編碼器和一個光學參考開關測量，該開關允許可靠的可重復運動。壓電電機驅動器原理及其電氣操作成本低，可定制。

增量編碼器用于高精度位置測量

非接觸式光學線性編碼器以極高的精度直接在平臺上測量位置。非線性效應、機械作用或彈性形變不會對測量造成影響

應用領域

科研和工業. 用于顯微鏡、生物技術、實驗室自動化?？砂葱杼峁┯糜跇藴使怙@微鏡的特殊版本

PILine超聲波壓電電機

作為PILine超聲波壓電電機不可或缺的一部分，壓電陶瓷促動器上被施加預載，通過一個耦合元件抵住移動導向轉子。在100至200千赫茲的高頻交流電壓的作用下，壓電陶瓷促動器被激發產生超聲波諧振。促動器的變形使耦合元件相對于轉子產生周期性的對角運動。建立的進給為幾納米每循環；高頻率帶來高速度。在壓電陶瓷促動器上相對于動輪施加預載可確保驅動器在靜止狀態下和關機時自鎖。

交叉滾柱導軌

對于交叉滾柱導軌，滾珠導軌中的滾珠的接觸點被淬火滾柱的線接觸取代。因此，它們的剛度明顯提高，需要的預載更小，這減少了摩擦并實現了更平滑的運行。交叉滾柱導軌還具有高導向精度和高負載能力的特征。力導向滾動體保持架防止保持架蠕變。

訂購信息：

U型751.24

帶PILine®壓電馬達的XY平臺，行程25 mm×25 mm，7 N驅動力，0.1μm分辨率附件

U型600.A01

PILine®延長線，Sub-D 15針，1米

U型600.A03

用于PILine®的延長電纜，Sub-D 15針，3米

U型600.A05

用于PILine®的延長電纜，Sub-D 15針，5米
