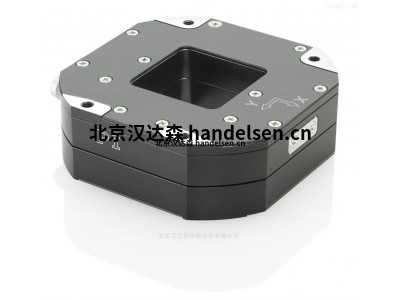

德國PI (Physik Instrumente) V-738 PIMag精密XY位移平臺

通光孔徑，高運動精度和穩定性，磁力直接驅動

譚晶 QQ：2853369887   手機：18518172492 電話：010-64717020-116 傳真：010-84786709-666 郵件：sales9@handelsen.cn

行程為102毫米×102毫米(4")

單向重復精度達0.1微米

三相線性電機

大孔徑，150毫米×150毫米

速度達500毫米/秒

高分辨率增量線性編碼器

PIMag磁力直接驅動

三相磁性直接驅動器在動力傳動系統中未使用機械零件，其可直接將驅動力傳輸至運動平臺，且無摩擦。驅動器可實現高速度和高加速度。 無鐵芯電機非常適合對精度有超高要求的定位任務，因為其不會與永久性磁鐵發生不良作用。這樣即使在最低的速度下也能保持平穩的運行，同時，在高速狀態下也不會產生振動。避免了控制的非線性行為并且每個位置都很容易控制。驅動力可任意設定。

增量編碼器用于高精度位置測量

非接觸式光學編碼器以極高的精度直接在平臺上測量位置。非線性效應、機械作用或彈性形變不會對測量造成影響。

可按需提供其他行程。

再循環滾珠軸承

再循環滾珠軸承經過認真組裝后，具有高負載能力、長使用壽命、使用免保養和高導向精度等多種特點。平臺的移動部件由在兩個導軌上移動的四個預加載線性球形軸承支持。每個軸承單元由兩個獨立的循環滾珠軸承組成。

應用領域

醫藥行業, 激光切割, 掃描, 生物技術, 計量, AOI（自動光學檢驗）, 顯微鏡

訂購信息

V-738.056111 PIMag精密XY位移平臺，380毫米×380毫米寬度，102×102毫米行程，150×150毫米通光孔徑，無鐵芯三相線性電機, 48伏，增量帶正弦/余弦信號傳輸?shù)木€性編碼器，20微米傳感器信號周期，含3米成套電纜

 PI提供多種多樣的機動化線性平臺。應用的多樣性也意味著線性軸具有多種技術可能性。行程從數毫米擴展至數米，精度等級從納米級達微米級：PI使其驅動器、導向或傳感器技術適應于不同的應用條件。

大量不同的型號可提供真空版本。多軸組合可通過轉接支架實現，利用匹配的Z向位移臺和轉臺還可實現更加緊湊的結構。

運動控制器可為臺式設備、機架版本或緊湊型OEM設備。它們的共同因子是通過通用指令集（GCS）進行指令控制，從而簡化控制和編程，且不受驅動器類型的限制。

多軸工業應用中帶ACS運動控制器的多軸系統可供貨。對于精密和以運動為中心的工業應用，其可實現利用現場總線接口進行簡易集成。

德國PI (Physik Instrumente) P-611.1

P-611.1 線性壓電陶瓷定位系統

§ 緊湊型設計：表面為44×44毫米

§ 行程120微米

§ 分辨率達0.2納米

§ 其經濟實惠的系統（機械部件和控制 器）

§ PICMA壓電陶瓷促動器帶來超長使用壽 命

§ 可提供Z向位移臺、XY、XZ和XYZ版本

 德國PI (Physik Instrumente)

應用領域

§ 顯微鏡

§ 納米定位

§ 生物技術

§ 測試應用

§ 半導體技術

§ 光子

§ 光纖定位

PICMA壓電陶瓷促動器帶來超長使用壽命

專利的PICMA壓電陶瓷促動器為全瓷絕緣。這可以防潮，避免漏電流增大造成故障。PICMA促動器的使用壽命比傳統 的聚合物絕緣促動器長達十倍。它們被證明可實現無故障運行1000億個循環。

零間隙柔性鉸鏈導向帶來高導向精度

柔性鉸鏈導向無需維護、無摩擦、無磨損，無需潤滑。它們的剛性可實現高負載能力，且它們對沖擊和振動不敏感。 它們百分百真空兼容，可在很廣的溫度范圍內工作。

PI (Physik Instrumente) 各系列型號如下

PI (Physik Instrumente) M-060.PD

PI (Physik Instrumente) C-844.4DC

PI (Physik Instrumente) E-503.00S

PI (Physik Instrumente) E-625.SR

PI (Physik Instrumente) P-611.1S

PI (Physik Instrumente) E-727.3SDF

PI (Physik Instrumente) P-721.12Q

PI (Physik Instrumente) M-531.PD1

PI (Physik Instrumente) C-843.21

PI (Physik Instrumente) M-061.PD

PI (Physik Instrumente) M-060.PD

PI (Physik Instrumente) M-531.PD1

PI (Physik Instrumente) C-843.21
