Pleuger潛水泵 深井泵機組是單級或多級離心泵



1.Pleuger 潛水泵



世界各地的公司在水、海洋和近海、石油和天然氣以及采礦業的多種應用中使用 Pleuger 的潛水泵。Pleuger 的單級和多級泵的尺寸從 4'' 到 50'' 適合各種規格。Pleuger 泵因其高度可靠和耐用、運行高效和性能穩定而享譽全球。這些泵可作為充水潛水電機的標準配置，或用于充油電機的定制應用，這些泵設計為免維護。

除了標準配置的裝置外，Pleuger 還提供定制裝置，以確保在所有應用中的最高水平運行可靠性和性能——即使是在最惡劣的環境中。規格包括各種材料，從鑄鐵、青銅和 NiAlBz，到不銹鋼 316 和超級雙相不銹鋼。



主要特征：

高效電機和泵液壓系統

免維護且可靠

具有成本效益的生命周期

飲水安全

井中空間高效的安裝

防洪

安全防凍

降低噪音和振動

材料等級范圍

可選安裝配件

可選的永磁電機 (PMM) 技術



電機特性和優點

作為世界一流潛水電機的制造商，每一款產品的設計、設計和制造都符合效率、防腐蝕和擴展功率范圍的最高標準。我們的單級和多級離心泵可根據要求使用標準的充水電機或充油電機。電機尺寸從 4" 到 50" 不等。

技術規格：

標配充水電機

應要求提供充油電機

尺寸：4 到 50 英寸

功率輸出：0.37 kW 至 5 MW（0.5 HP 至 6,700 HP）

230 V 至 6.6 kV

3 PH - 50 赫茲和 60 赫茲

2 極（標準）至 12 極可用

適用于VFD操作

工作溫度高達 100°C

標準：

設計標準：NSF/ANSI/ASTM/DIN/ISO/Hydraulic Institute/CE標志/API 610

液壓標準：ANSI/HI/EN ISO/API610/NFPA20

電氣標準：NEMA/IEC/IEEE

認證：DNV GL / ABS / CSA / ATEX

認證：ISO 9001



深井泵

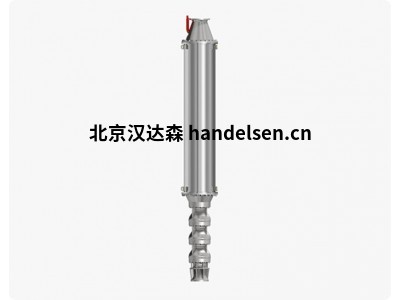

Pleuger 深井泵機組是單級或多級離心泵，通常標配充水電機。它們可作為 4" 電機尺寸的標準配置或 6" - 50" 電機尺寸的定制設計。



洞穴泵

Pleuger 洞穴泵確保安全可靠地處理儲存在地下的刺激性液體。它們可以處理從原油到液化石油氣、液化天然氣、丁烷、丙烷、柴油和汽油的液體，也是去除沉積在儲存石油產品下方的泄漏水的理想選擇。



底部進氣泵

電機放置在泵的上方，吸入口位于泵的下部。這允許將水線降低到淺水位。底部進水泵裝置可設計為垂直或傾斜安裝，并提供標準配置或根據特定要求進行設計。



增壓泵

Pleuger 的增壓泵裝置配備增壓泵殼，并水平或垂直集成到系統中以增加管道網絡中的壓力。增壓泵單元可提供標準配置或根據特定要求進行設計。



洪水泵

Pleuger 單級和多級洪水泵采用軸向水力設計和充水電機。這些裝置設計用于在低壓下處理大量水。它們可以覆蓋從 100 m³/h 到 20,000 m³/h 的流量，或根據要求提供更高的流量。





2.Pleuger 柱塞泵



Pleuger Aldrich 柱塞泵系列包括滿足最高性能要求的立式和臥式柱塞泵。它們用于全球幾乎所有行業，涵蓋范圍廣泛的任務，包括原油運輸、加壓水供應、液壓機、除垢系統以及油田中的淡水和海水注入 - 包括陸地和鉆井平臺。

這些高性能正排量泵專為高負載和可靠性而設計，無論壓力如何，都能提供恒定的體積流量。

Pleuger 泵經過定制以滿足苛刻的應用規范，并且可以使用一系列材料和技術進行設計，以提高性能、效率并最大限度地減少維護以滿足客戶的要求。



各種設計選項

液力端設計選項

根據應用，Pleuger Aldrich 柱塞泵使用不同的泵端和相應的氣缸設計。渣漿泵端專為泵送含有固體的介質而開發，例如礦物、礦石、覆蓋層和煤。固體含量可高達 60%（重量）。

具有最小間隙容積的泵缸是泵送氨、二氧化碳、液化天然氣和液化石油氣等液態氣體的經濟解決方案。最小化間隙容積是提高泵送可壓縮介質容積效率的重要方法。這不僅適用于工藝泵，也適用于洞穴和油田的二次采油。



氣缸體的設計

氣缸體的整體結構因其高運行可靠性而令人信服。這種帶有內部吸入和排出通道的一體式結構可確保在不斷開吸入和排出連接的情況下單獨接觸閥門。



氣缸體的多部件設計專為特殊操作條件而設計，例如非常高的介質溫度。吸入和排出歧管連接各個氣缸體。根據要求，使用鍛造或鑄造氣缸。



填料函

填料函設計適用于不同的介質。與這些介質相匹配的不同材料設計的柱塞有助于機器的可靠運行。



閥門

球閥、板閥、錐閥或閥塞設計的各種不同閥門變體可用于各種應用，確保可靠的低維護操作。



應用

化工和石化行業

液化天然氣、CO 2、液化石油氣生產

石油運輸

肥料生產（氨和氨基甲酸鹽）

熱介質傳輸（超過 300°C/572°F）

高粘性介質的運輸

泥漿輸送

乙二醇泵

壓力測試

液壓機

注塑應用

除垢

洗滌水泵

鍋爐給水泵

特殊應用



特征

柱塞泵可采用立式和臥式結構

整體式或分段式氣缸體

三聯、五聯、七聯和非聯柱塞泵

高低溫參考

柱塞泵工作壓力高達 2,000 bar (30,000 PSI)

柱塞泵的驅動功率高達 3,450 kW (4,600 HP)

針對泵缸、填料函、閥門和密封件的特定應用解決方案

根據 API 674 設計柱塞泵

通過皮帶或齒輪驅動柱塞泵

由于結構堅固，維護和備件成本低

立式版本的外部填料函外殼的所有側面都具有良好的可觸及性，因此易于維護柱塞填料

柱塞和填料函填料的最佳運行時間，因?yàn)樵诖怪卑姹局刑盍蠒?huì)從垂直浸入的柱塞的自重中自然釋放。

由于泵缸與四面封閉的動力端絕對分離，因此在防止?jié)櫥臀廴痉矫婢哂懈哌\(yùn)行可靠性。

寬大的檢查蓋可以很好地檢查電源端

結構堅固，使用壽命長



臥式柱塞泵的技術特點

柱塞尺寸：25 mm 至 250 mm 柱塞（1 至 10"）

流量：高達 800 m³/h (3,500 GPM)

功率：高達 2,500 千瓦（3,350 馬力）

排放壓力：高達 550 bar (8,000 PSI)

特殊情況下的排放壓力：高達 2000 bar (30,000 PSI)

溫度：-40°C 至 350°C（-40 至 660°F）

速度：高達 530 RPM

所述值是方向值，可以根據所需的操作條件進行調整。 



立式柱塞泵的技術特點

柱塞尺寸：38 mm 至 229 mm 柱塞（1,5 至 9"）

流量：高達 1,100 m³/h (5,000 GPM)

功率：高達 3,450 千瓦（4,600 馬力）

排放壓力：高達 600 bar (9,000 PSI)

特殊情況下的排放壓力：高達 2,000 bar (30,000 PSI)

溫度：-40°C 至 350°C（-40 至 660°F）

速度：高達 360 RPM
