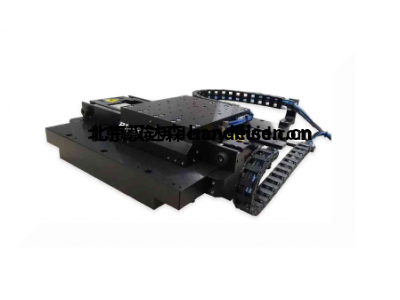

德國PI (Physik Instrumente) A-351 PIglide MGS龍門架

 德國PI (Physik Instrumente) A-351 PIglide MGS龍門架

堅固緊湊的設計，帶有循環滾珠軸承導軌，可承受高負載。



譚晶 QQ：2853369887   手機：18518172492 電話：010-64717020-116 傳真：010-84786709-666 郵件：sales9@handelsen.cn

架空移動XY龍門架

絕對編碼器

各種旅行范圍。選項和定制的改編

精密循環滾珠軸承導軌

高性能無鐵心直線電機

靈活的模塊化平臺



概觀

PIglide MGS混合龍門架設計用于最大化需要高架運動的應用的吞吐量. 該階段非常適用于3D打印，裝配，取放，校準，檢查和工業自動化應用。

MGS使用預加載的線性機械軸承，旨在提供優化的剛度和精度。可選配不銹鋼導軌。

龍門軸包含雙線性電機和雙線性編碼器。無鐵芯直線電機提供平穩運動, 沒有齒槽或吸引力。直線電機和線性和線性編碼器是非接觸式設備，因此沒有反彈，磨損或維護問題。

MGS與業界領先的ACS控制器和驅動器相結合，可提供卓越的伺服性能和先進的控制

提高動態性能和誤差補償?shù)乃惴?，以及一套廣泛的軟件開發工具。



應用領域

掃描，數字印刷，電子裝配和檢驗，AOI（自動光學檢測），自動化。



選項和定制的改編

底座由花崗巖或鋁制成

可調節的工作高度

減少振動的系統

額外的拖鏈

直線電機的性能

液壓冷卻直線電機



訂購信息：

出廠選項：L-511為Z軸

改進的L-511線性平臺，帶同步伺服電機和抱閘，行程范圍為50至150 mm



出廠選項：V-408為Z軸

改進型V-408配備三相直線電機，抱閘和氣動重力補償，行程50 mm



工廠選項：附加拖鏈

A-351可配備附加拖鏈，以容納客戶設置的其他電纜和軟管。



工廠選項：電機冷卻

對于具有高占空比和高加速度的應用，可配備液冷直線電機。 個人

對于橋軸的線性馬達也可以進行液體冷卻。 外部散熱器是必要的。



工廠選擇：基礎材料

基板和龍門軸的基礎結構可以是花崗巖或鋁。 可以定制孔圖案。



PI (Physik Instrumente) 各系列型號如下



PI (Physik Instrumente) M-060.PD

PI (Physik Instrumente) C-844.4DC

PI (Physik Instrumente) E-503.00S

PI (Physik Instrumente) E-625.SR

PI (Physik Instrumente) P-611.1S

PI (Physik Instrumente) E-727.3SDF

PI (Physik Instrumente) P-721.12Q

PI (Physik Instrumente) M-531.PD1

PI (Physik Instrumente) C-843.21

PI (Physik Instrumente) M-061.PD

PI (Physik Instrumente) M-060.PD

PI (Physik Instrumente) M-531.PD1

PI (Physik Instrumente) C-843.21

PI (Physik Instrumente)   P-611.10 線性納米定位系統，120微米，不帶傳感器

PI (Physik Instrumente)   P-611.1S 線性納米定位系統，100微米，應變片傳感器

PI (Physik Instrumente)   帶Sub-D連接器（公頭）的版本

PI (Physik Instrumente)   P-620.1CD 精密PIHera 線性納米定位系統，50微米，直接位置測量，電容傳感器，Sub-D連接器

PI (Physik Instrumente)   P-621.1CD 精密PIHera 線性納米定位系統，100微米，直接位置測量，電容傳感器，Sub-D連接器

PI (Physik Instrumente)   P-622.1CD 精密PIHera 線性納米定位系統，250微米，直接位置測量，電容傳感器，Sub-D連接器

PI (Physik Instrumente)   P-625.1CD 精密PIHera 線性納米定位系統，500微米，直接位置測量，電容傳感器，Sub-D連接器

PI (Physik Instrumente)   P-628.1CD 精密PIHera 線性納米定位系統，800微米，直接位置測量，電容傳感器，Sub-D連接器

PI (Physik Instrumente)   P-629.1CD 精密PIHera 線性納米定位系統，1500微米，直接位置測量，電容傳感器，Sub-D連接器

PI (Physik Instrumente)   帶LEMO連接器的版本

PI (Physik Instrumente)   P-620.1CL 精密PIHera 線性納米定位系統，50微米，直接位置測量，電容傳感器，LEMO連接器

PI (Physik Instrumente)   P-621.1CL 精密PIHera 線性納米定位系統，100微米，直接位置測量，電容傳感器，LEMO連接器

PI (Physik Instrumente)   P-622.1CL 精密PIHera 線性納米定位系統，250微米，直接位置測量，電容傳感器，LEMO連接器

PI (Physik Instrumente)   P-625.1CL 精密PIHera 線性納米定位系統，500微米，直接位置測量，電容傳感器，LEMO連接器

PI (Physik Instrumente)   P-628.1CL 精密PIHera 線性納米定位系統，800微米，直接位置測量，電容傳感器，LEMO連接器

PI (Physik Instrumente)   P-629.1CL 精密PIHera 線性納米定位系統，1500微米，直接位置測量，電容傳感器，LEMO連接器

PI (Physik Instrumente)   不帶位置傳感器的線性定位器

PI (Physik Instrumente)   P-620.10L 精密PIHera 線性納米定位系統，60微米，LEMO連接器，不帶傳感器

PI (Physik Instrumente)   P-621.10L 精密PIHera 線性納米定位系統，120微米，LEMO連接器，不帶傳感器

PI (Physik Instrumente)   P-622.10L 精密PIHera 線性納米定位系統，300微米，LEMO連接器，不帶傳感器

PI (Physik Instrumente)   P-625.10L 精密PIHera 線性納米定位系統，600微米，LEMO連接器，不帶傳感器

PI (Physik Instrumente)   P-628.10L 精密PIHera 線性納米定位系統，950微米，LEMO連接器，不帶傳感器

PI (Physik Instrumente)   P-629.10L 精密PIHera 線性納米定位系統，1800微米，LEMO連接器，不帶傳感器 線性定位器，真空兼容達10-9百帕

PI (Physik Instrumente)   P-620.1UD 精密PIHera 線性納米定位系統，50微米，直接位置測量，電容傳感器，Sub-D連接器，真空兼容至10-9百帕

PI (Physik Instrumente)   P-621.1UD 精密PIHera 線性納米定位系統，100微米，直接位置測量，電容傳感器，Sub-D連接器，真空兼容至10-9百帕

PI (Physik Instrumente)   P-622.1UD 精密PIHera 線性納米定位系統，250微米，直接位置測量，電容傳感器，Sub-D連接器，真空兼容至10-9百帕

PI (Physik Instrumente)   P-625.1UD 精密PIHera 線性納米定位系統，500微米，直接位置測量，電容傳感器，Sub-D連接器，真空兼容至10-9百帕

PI (Physik Instrumente)   P-628.1UD 精密PIHera 線性納米定位系統，800微米，直接位置測量，電容傳感器，Sub-D連接器，真空兼容至10-9百帕

PI (Physik Instrumente)   P-629.1UD 精密PIHera 線性納米定位系統，1500微米，直接位置測量，電容傳感器，Sub-D連接器，真空兼容至10-9百帕

PI (Physik Instrumente)   P-630.XCD 帶孔徑的線性壓電陶瓷納米定位系統，40 微米，直接位置測量，電容傳感器

PI (Physik Instrumente)   P-631.XCD 帶孔徑的線性壓電陶瓷納米定位系統，80 微米，直接位置測量，電容傳感器

PI (Physik Instrumente)   P-712.10L薄型OEM納米掃描儀，40μm，開環

PI (Physik Instrumente)   P-712.1SL薄型OEM納米掃描儀，30μm，SGS傳感器

PI (Physik Instrumente)

PI (Physik Instrumente)   控制器/驅動器/放大器

PI (Physik Instrumente)   E-610壓電放大器/控制器

PI (Physik Instrumente)   E-625壓電伺服控制器和驅動器

PI (Physik Instrumente)   飾品

PI (Physik Instrumente)   P-895.3LDC適配器電纜，Sub-D 7W2（f）到LEMO連接器

PI (Physik Instrumente)   相關產品

PI (Physik Instrumente)   P-603經濟型PiezoMove線性撓性執行器

PI (Physik Instrumente)   P-713 XY壓電掃描儀

PI (Physik Instrumente)   P-752高精度納米定位平臺

PI (Physik Instrumente)   P-750.00 High- Load Nanopositioning System, 75 μm Travel Range

PI (Physik Instrumente)   P-750.20 High- Load Nanopositioning System, 75 μm Travel Range, Capacitive Sensor, Direct Metrology

PI (Physik Instrumente)

PI (Physik Instrumente)   Controllers / Drivers / Amplifiers

PI (Physik Instrumente)   E-753 Digital Piezo Controller

PI (Physik Instrumente)   E-509 Signal Conditioner / Piezo Servo Module

PI (Physik Instrumente)   E-625 Piezo Servo- Controller & Driver Related Products

PI (Physik Instrumente)   P-611.1 Linear Piezo Positioning System

PI (Physik Instrumente)   P-620.1 – P-629.1 PIHera Piezo Linear Stage

PI (Physik Instrumente)   P-752.11C 高動態壓電陶瓷納米定位系統，15微米，直接位置測量，電容傳感器，LEMO連接器

PI (Physik Instrumente)   P-752.1CD 高動態壓電陶瓷納米定位系統，15微米，直接位置測量，電容傳感器，Sub-D連接器

PI (Physik Instrumente)   P-752.21C 高動態壓電陶瓷納米定位系統，30微米，直接位置測量，電容傳感器，LEMO連接器

PI (Physik Instrumente)   P-752.2CD 高動態壓電陶瓷納米定位系統，30微米，直接位置測量，電容傳感器，Sub-D連接器

PI (Physik Instrumente)   帶Sub-D連接器（公頭）的版本

PI (Physik Instrumente)   P-753.1CD LISA高動態壓電陶瓷納米定位系統，12微米，直接位置測量，電容傳感器，Sub-D連接器

PI (Physik Instrumente)   P-753.2CD LISA高動態壓電陶瓷納米定位系統，25微米，直接位置測量，電容傳感器，Sub-D連接器

PI (Physik Instrumente)   P-753.3CD LISA高動態壓電陶瓷納米定位系統，38微米，直接位置測量，電容傳感器，Sub-D連接器 帶LEMO連接器的版本

PI (Physik Instrumente)   P-753.11C LISA高動態壓電陶瓷納米定位系統，12微米，直接位置測量，電容傳感器，LEMO連接器

PI (Physik Instrumente)   P-753.21C LISA高動態壓電陶瓷納米定位系統，25微米，直接位置測量，電容傳感器，LEMO連接器

PI (Physik Instrumente)   P-753.31C LISA高動態壓電陶瓷納米定位系統，38微米，直接位置測量，電容傳感器，LEMO連接器 線性定位器，真空兼容達10-9百帕

PI (Physik Instrumente)   P-753.1UD LISA高動態壓電陶瓷納米定位系統，12微米，直接位置測量，電容傳感器，Sub-D連接器, 真空兼容至10-9百帕

PI (Physik Instrumente)   P-753.2UD LISA高動態壓電陶瓷納米定位系統，25微米，直接位置測量，電容傳感器，Sub-D連接器, 真空兼容至10-9百帕

PI (Physik Instrumente)   P-753.3UD LISA高動態壓電陶瓷納米定位系統，38微米，直接位置測量，電容傳感器，Sub-D連接器, 真空兼容至10-9百帕

我們的優勢：

1）渠道廣泛，國內有代理，或者有客戶保護廠家不賣的產品，只要您能提供型號，我們同樣可以從德國的分銷商來采購。

2）價格合理，繞過層層代理，最大限度的讓利給客戶。

3）直接從德國廠家采購，保證所有產品均為原裝正品。

4）德國倉庫每周三統一拼箱發貨，極大節約了物流成本。

5）德國工程師為您提供專業的售前及售后技術咨詢服務。



北京漢達森德國本土采購，拼箱發貨報關，德國技術支持，終身售后服務，貨期保證，價格公道，歡迎垂詢!如需更多信息歡迎垂詢漢達森品牌專員譚晶18518172492。
