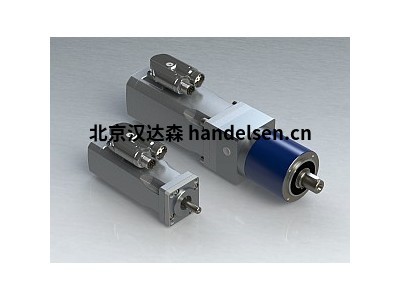

德國ENGEL直流電機GNM 2636C系列

　　德國ENGEL直流電機GNM 2636C系列

金石宇 QQ：2850590587   手機：15711496495 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk6@handelsen.cn

　　根據 VDE 0530 的公差。對于未根據 VDE 0530 指定的容差，± 10%。所有值僅適用于溫度范圍從 0 到 40 °C 的使用，并且不得超出，即使是很短的時間，否則存在磁弱化的風險。

　　電機還提供增量編碼器 DIT 1。

　　電機還可在保護 IP 54 和/或設備插頭 DIN 43650 中提供。

　　設計與制動在保護IP 54和電纜連接。

　　一般數據

　　額定速度 3000.0 min-1

　　標有電壓 24 V

　　額定電流 1.6 A

　　名義電源 22.0 W

　　操作模式 S1

　　保護程度 IP 41

　　旋轉方向 雷西貝爾

　　連接類型 弗雷·安施盧斯利森

　　類型 即時消息 B14

　　直徑 45.0 mm

　　長度 107.0 mm

　　機械數據

　　大規模慣性時刻 0.0125 · 10-3公斤2

　　名義扭矩 0.07 Nm

　　最大。 連續扭矩 0.09 Nm

　　開始扭矩 0.33 Nm

　　每個扭矩的速度變化 102.0 N-1厘米-1最小-1

　　機械時間恒定 13.3 ms

　　摩擦扭矩 0.02 Nm

　　轉子重量 0.19 kg

　　FR(允許徑向軸負載) 80.0

　　F一(允許軸承重) 32.0

　　電氣數據

　　武裝抵抗 3.1 Ω

　　錨感應 3.1 mH

　　終端電阻 3.6 Ω

　　電壓常數 6.1 min-1

　　扭矩常數 0.058 Nm/A

　　開始電流 6.7 A

　　最大峰值電流 14.5 A

　　電氣時間常數 0.86 ms

　　熱數據

　　最大環境溫度 40.0 °C

　　絕緣類 F

　　熱時間恒定 F 分鐘

　　溫度上升而不冷卻 6.6 千瓦/瓦

　　可選握制動器 B 5.17

　　標有電壓 24 V

　　額定電流 0.3 A

　　制動扭矩(電機軸) 0.5 Nm

　　最大。 每小時切換號碼 2000.0 Nm

　　公司簡介

　　1923 年 4 月 1 日，工程師 Erich Engel 在多茨海默 105 號威斯巴登創辦了一家小型電器維修車間。同年，他的兄弟弗雷德加入了新成立的公司"Ing。埃里希和弗雷德恩格爾埃萊克特特里克尼什法布里克"后，完成他的工程研究。從此公司成功生產變壓器和電機。

　　各種標準版本的拉絲和無刷電機、變速箱和驅動控制器是ENGEL產品組合的一部分，也是定制設計的技術建議。ENGEL技術經驗豐富的員工開發最佳的驅動解決方案。始終考慮應用程序成本的潛在降低。

　　主要型號：

　　GNM 2130C

　　GNM 2145C

　　GNM 2636A

　　GNM 2670A

　　GNM 3125

　　GNM 3150

　　GNM 3175

　　GNM 4125A

　　GNM 4150A

　　GNM 4175A

　　GNM 5440E

　　GNM 5480E

　　GNM 8035/4

　　GNM 8070/4

　　GNM2145C−G1.3

　　GNM2130C-G5

　　GNM2145C-G5

　　GNM2636A-GP48.2

　　GNM2670A-GP48.2

　　GNM3125-GP48.2

　　GNM3150-GP48.2

　　GNM3150-GP48.3

　　GNM3175-GP48.3

　　GNM4175A-GP48.3

　　GNM5480E-GP80

　　GNM2145C−G1.3

　　GNM2145C-G5

　　GNM2636A-GP48.2

　　GNM2670A-GP48.2

　　GNM3125-GP48.2

　　GNM3150-GP48.2

　　GNM3150-GP48.3

　　GNM3175-GP48.3

　　GNM4175A-GP48.3

　　GNM5480E-GP80

　　GNM2145C-G1.3

　　GNM2636A-G1.4

　　GNM3150-G2.6

　　GNM4150A-G3.1

　　GNM5440E-G3.1

　　GNM2145C-G1.3

　　GNM2636A-G1.4

　　GNM3150-G2.6

　　GNM4150A-G3.1

　　GNM5440E-G3.1

　　VGM3125

　　VGM3150

　　VGM3175

　　VGM5440

　　VGM5480

　　VGM8035/4

　　VGM8070/4
