ENGEL Elektroantriebe

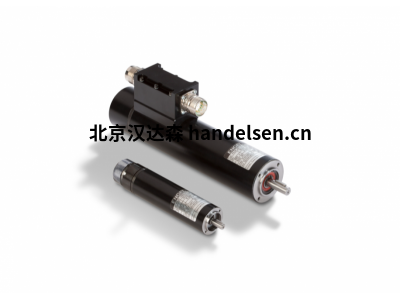

型號 HFI 2630 HFI 2660
產品參數：
最高轉速 rpm 5000 4000
母線電壓 VDC 24/48 24/48 ± 20%
額定轉速 rpm 4000 3000
標稱電流 2) ADC 8.8 / 4.4 10.6 / 5.3
標稱功率 2) *) W 150 190
操作到 VDE 0530 S1
保護符合 VDE 0530 IP 54
旋轉方向可逆
結構形狀符合 VDE 0530 IM B5 - 通過端板對齊
連接器的種類（見下文）
機械數據：
電機轉動慣量 kgm2 0.009 * 10-3 0.018 * 10-3
額定扭矩 2) *) Nm 0.36 0.61
峰值扭矩 *) Nm 0.75 1.3
速度調節常數 N-1 cm-1 rpm 19 7
機械時間常數 ms 2 1.5
摩擦力矩 Nm 0.035 0.035
轉子重量 kg 0.18 0.30
張曼麗
QQ：3541447690
手機：18500768072
電話：010-64714988-195
傳真：010-84786709-667
郵件：sales95@handelsen.cn |
 |
 |
總重量 kg 1.2 1.6
球軸承 A/B 側 6000/608 6000/608
阻燃劑
(允許徑向軸載荷) 3) N 100 100
FA（允許軸向軸負荷） N 40 40
ENGEL Elektroantriebe
HFI 2630 HFI 2660電氣數據：
相數 3 3
極數 6 6
終端電阻 4) W 0.18 / 0.75 0.11 / 0.43
電感 4) mH 0.16 / 0.62 0.11 / 0.44
電壓常數 1) *) V / 1000 rpm 3.6 / 7.0 4.4 / 8.8
扭矩常數 1) *) Nm / A 0.030 / 0.058 0.036 / 0.073
電時間常數 ms 0.9 1.0
ENGEL Elektroantriebe
HFI 2630 HFI 2660熱數據：
環境溫度范圍°C 0 ... 40 0 ... 40
隔離到 VDE 0530 F F
熱時間常數 min 15 20
溫升 不適用K/W 0.85 0.82
ENGEL Elektroantriebe
HFI 2630 HFI 2660駐車制動：
靜態制動扭矩 Nm 2 2 自動激活
功率 W 10 10
質量轉動慣量 kgm2 0.0068 * 10-3 0.0068 * 10-3
電機重量包括駐車制動器 kg 1.45 1.85
ENGEL Elektroantriebe
HFI 2630 HFI 2660信號接口：
模擬輸入 5) AE1 ± 10V, 12Bit, Ri = 22kOhm 設定點設置
數字輸入 5) DE1 ... DE8 0.0V ≤ Uoff ≤ 5.0V DE1 = 啟用
15.0V ≤ Uon ≤ 30V DE2 ... 8 = 功能部分可配置
數字輸出 5) DA1 24V, 50mA, o.C.功能可配置
DA2 例如準備好，速度指示...
串行接口 RS232 最大 115200 波特，用于“DSerV”軟件通信
(可選) CANopen max. 1Mbit/s, ISO11898
（可選）現場總線 EtherCAT、PROFINET、EtherNet/IP 基于以太網
（可選）安全安全扭矩關閉 (STO) acc。到性能級別 [e]，貓。 3; SIL-3
