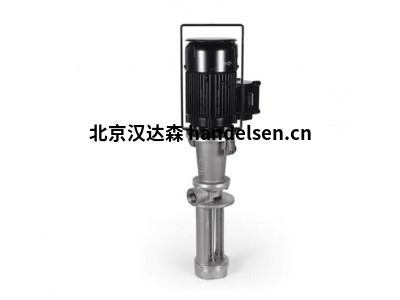

ATEX 墨水泵
PAB 無密封、1-2 級離心泵由金屬制成，帶有開式葉輪，設計用于輸送溶劑型墨水、清漆、清漆和清潔液。為帶有電機側軸承的 PAB 泵選擇的無密封設計確保了高耐磨性和良好的耐化學性。
得益于標準化的安裝尺寸 (DIN EN 12157)，PAB 泵非常適合直接安裝在行業標準的介質容器中。另一個優點是這些泵可以短時間運行，即使在閥門關閉時也是如此。根據要求，PAB 泵配備三相或單相電機。
輸送介質
這些泵輸送含有溶劑的油漆、清漆和搪瓷、水性油漆和清潔液。
特征
這些無密封泵通過了 ATEX 認證，防護等級為 EExd – “防火外殼”
好處
Spandau Pumpen 提供高操作安全性和低維護要求。墨水泵具有高強度和良好的耐化學性。通過電機和泵部分的簡單分離來快速更換油漆。
主要使用領域
印刷機
包裝機
表面涂層
清洗/脫脂系統
浸漬
電鍍?cè)?/div>
特點與優勢
耐磨、無密封設計，堅固耐用
標準化的安裝和附件尺寸 (DIN EN 12157) 實現快速簡單的安裝和調試
非常堅固和良好的耐化學性
運行可靠性高，幾乎不需要維護
快速換墨：只需將電機和泵部分分開
設計緊湊，重量輕
高運行可靠性
技術數據
工作原理 電動離心泵
流體類型 溶劑型油墨、清漆和清漆以及清潔液
階段數 1-2
葉輪 開式葉輪
壓力連接 G 1 或 G 1 1/4
交貨率 Q max 305升/分鐘
輸送揚程 H max 20米
工作溫度范圍 0°C 至 +60°C
浸入深度 170 至 270 毫米
防護等級 知識產權 54
贊同 這
噪音水平 62-65 分貝 (A)
重量 13-29公斤
安裝位置 垂直的
機械設計
電機外殼 鋁
泵法蘭 具有化學表面密封的灰口鑄鐵
泵底 具有化學表面密封的灰口鑄鐵
葉輪 青銅
軸 不銹鋼 W. no. 1.4122
電氣設計
防護等級
(DIN EN 60 034-5 / 4.88) 知識產權 54
絕緣等級
（DIN EN 60 034-1）< F
極對數 2極
環境溫度
（DIN EN 60 034-1） 最大限度。
最高40°C 海拔 1000 m
憑借 ±5% (DIN EN 60 034-1) 和 CE 標志的電壓容差，驅動電機符合 VDE 規定和歐洲電機標準。我們還提供針對特殊操作條件（例如極端濕度或灰塵）的設計。
可以根據非歐洲法規（例如 CSA、UL）或特殊要求（例如美國或日本）進行設計。
防爆
指令 2014/34 / EU (ATEX) 適用于預期在潛在爆炸性環境中使用的設備和保護系統。ATEX（ATmosphère EXplosible – 潛在爆炸性環境）適用于所有“設備”（例如機器、裝置等），
這些“設備”（例如機器、裝置等）“單獨或共同用于能量的產生、傳輸、存儲、測量、控制和轉換用于加工材料并且能夠通過其自身潛在的點火源引起爆炸。” 泵組 PAB 已通過 ATEX 認證 – 已獲得相應的認證和標記。
相應的合格證書以及型式批準證書和/或存款證明可 在此處獲得。
驅動電機電氣版本的技術說明“防爆外殼”保護，EExd
我們泵電機的性能等級是指防爆組 IIC 的電機版本。規定的性能額定值和操作值適用于點火等級 T4。這些額定值和值包括所有較低的爆炸組和溫度等級。電機具有以下符合 EN 60079-1 的編碼：II 2 G Ex de IIC T4 Gb 泵具有以下符合 EN 60079-1 的編碼：II 2 G Ex h IIB T4 Gb 規定的性能額定值和運行值是對模式 S1 有效，額定頻率和電壓，最高冷卻劑溫度（環境溫度）為 40 °C，站點海拔最高可達海平面 1000 m。泵的電機通常帶有一個 6 極端子板，用于 230/400 V，三角形/星形。交付時，我們將電機切換到更高的星形連接電壓 400 V。
危險區域
用戶全權負責決定應用哪個爆炸組。如有疑問，相關監管機構可以決定需要采取哪些保護措施來防止傷害。DIN 57165 和 VDE 0165 將危險區域劃分為區域。
