OWIS 光學元件用于所有工業領域的研究領域，在這些領域中，光被實驗和開發。這些不僅是標準產品，也是客戶和應用特定的產品。帶有相關插件的運動和萬向調節單元通過安裝在滑塊上、銷上或直接安裝在光學平臺上而達到所需的光束引導高度。

由于 ø 10 mm / 9.525 mm (3/8") 至 ø 152.4 mm (6") 的安裝直徑，在 25 mm (SYS 25)、40毫米 (SYS 40) 、65 毫米 (SYS 65) 和 105 毫米 (SYS 90)。



OWIS光學元件  光學支架

1.鏡架，運動學 K 50

運動鏡架 K 50 適用于尺寸從 25 mm / 25.4 mm (1") 到 50 mm / 50.8 mm (2") 的前表面鏡。

使用底板 FP-K50-LL，鏡架也兼容，無需 SYS 40 導軌/滑軌組合。

鏡架可用于矩形鏡和圓形鏡。

鏡架可提供細螺紋螺釘，可根據要求提供帶千分尺的版本。

SYS 40 和 SYS 65 兼容

低翹曲鋁

低反射，黑色陽極氧化

安裝選項- 帶有一個 M6 或兩個 M4 螺紋孔

直接或與基板一起安裝

在銷釘上，其中鏡面可以通過長孔放置在銷釘軸上

在 RT 65 滑塊上使用兩個 M4 螺釘或通過中央 M6 -

帶長孔的RT 65-40-R-LL 滑塊上的螺紋



2.折疊鏡架，電動 KSHM 25

電動折疊鏡架 KSHM 25 可用于所有安裝位置。

為了固定 KSHM 25 中的光學元件，它們被兩個夾板壓在三個擋塊上。最大 ø 12.5 mm / 12.7 mm (0.5") 的傳輸光學元件也可用于支架中。

它們連接到擺盤上，并用碟形彈簧調整 ± 1°。折疊機構的重復誤差小于100 μrad。

使用兩個標簽 RT 25-9-ZM，KSHM 25 可以直接集成到系統導軌 S 25 LL 上的現有 SYS 25 系統中。折疊鏡架通過螺絲橫向固定在兩個拉環上。

SYS 25 兼容

低翹曲鋁

低反射，黑色陽極氧化

適用于所有安裝位置

適用于 ø1 2.5 mm / 12.7 mm (0.5")和 3 mm 厚度的光學元件

機械限位開關

直流減速電機

安裝選項

在兩個騎手上 RT 25-9-ZM

在銷上



3.通用光學支架 UNOH 25

UNOH 25 通用光學元件支架適用于直徑為 7 毫米至 16 毫米的光學元件。它們可以靈活地安裝在 SYS 25 中的 RT 25 或銷上。

通過操作杠桿，臂被打開并且可以簡單地插入光學器件。當釋放杠桿時，高質量的塑料臂關閉，UNOH 25 中的光學元件安全地位于光束的中心。

SYS 25 兼容

低翹曲鋁

低反射，黑色陽極氧化

手持 POM 制成的手臂

適用于 ø 7 mm 至 16 mm 的光學元件



4.XY 調整安裝板 OH 40

XY 調整安裝板 OH 40 可用作具有成本效益和節省空間的元件，用于交叉工作臺或測量工作臺組合太大或太昂貴的地方。

使用兩個調節螺釘和一個壓縮彈簧，可以在 X 和 Y 方向垂直于光軸小心地調節框架。XY 調整安裝板用作 SYS 40 系統的組件或與銷結合使用。

調整安裝板 OH 40 提供 25 mm 的夾緊直徑，例如 B. 容納安裝的光學元件。這意味著此處也可以使用不帶 V 形槽的套筒或異徑刀片。

XY 調整安裝板有兩個細牙螺釘

裝。由于特殊設計，XY 調整幾乎在一條直線上進行。

SYS 40 兼容

低翹曲鋁

低反射，黑色陽極氧化

安裝選項

在標簽 RT 40 上



5.用于安裝光學元件 OH 40-D 的支架

借助已安裝光學元件 OH 40-D 的支架，已安裝的光學元件、插件和調整插件固定在光路中?？讖脚c最常見套筒的外徑相匹配。

所有支架 OH 40-D 都有 M2.5 螺紋孔，用于安裝在 RT 40 接頭上，插座直徑達 30 mm 的支架還有一個 M6 孔，用于安裝在 STF 15 銷上。

可應要求提供其他直徑的支架。

SYS 40 兼容

低翹曲鋁

低反射，黑色陽極氧化

3種不同的安裝直徑

安裝選項

在選項卡上 RT 40

在銷上



6.用于未安裝光學元件 OHU 65-D 的支架

未安裝的光學元件可以使用用于未安裝的光學元件 OHU 65-D 的支架固定在光路中?？讖脚c最常見套筒的外徑相匹配。

所有 OHU 65-D 支架都有 M4 螺紋孔，用于安裝在 RT 65 凸耳上。此外，所有支架都有一個 M6 孔，用于安裝在 STF 15 銷上。

可應要求提供其他直徑的支架。

SYS 65 兼容

低翹曲鋁

低反射，黑色陽極氧化

適用于 ø 31.5 mm 至 50.8 mm (2 ") 的光學元件

安裝選項

在選項卡上 RT 65

在銷上



OWIS光學元件 運動學/萬向節調整

1.TRANS 調整，標準 TRANS 25C

TRANS 25C transadjustment 最好用于直徑為 12.7 mm (1/2 ") 的透射和分束光學器件。

由于載體和夾板中的凹槽，光束路徑也可以直接通過光學元件，以一定角度運行或偏轉。

兩個細牙螺釘允許靈敏調節。

調節器具有螺紋孔 M2.5，用于安裝在拉環 RT 25 上。M4 孔用于安裝在銷釘上。對于帶有系統導軌 S 25 LL 和滑塊 RT 25 的結構，保證 25 mm 的光軸。

SYS 25 兼容

低翹曲鋁

低反射，黑色陽極氧化

theta-phi 調整

安裝選項

帶 M4 螺紋孔



2.帶有開角 TRANS 40C 的 TRANS 調整

帶有開角 TRANS 40C 的 trans 調整優選用于傳輸和分束光學器件?？梢栽诠饴分邪惭b直徑為 25 毫米的已安裝光學元件或直徑為 25.4 毫米 (1") 的未安裝光學元件。

由于載體和夾板中的凹槽，光束路徑也可以直接通過光學元件，以一定角度運行或偏轉。

兩個細牙螺紋或千分尺螺釘允許靈敏調整。

可應要求提供帶有第三個細螺紋螺釘?shù)臋M向調整。

承載板兩側的螺紋孔 M2.5 和 M6 允許左手和右手使用標簽 RT 40 或銷 STF 15。

SYS 40 兼容

低翹曲鋁

低反射，黑色陽極氧化

theta-phi 調整

安裝選項

帶 M6 螺紋孔

在銷上

在滑軌 RT 40 上



3.使用碟形彈簧 TRANS 40T-XY 進行 TRANS 調整

使用碟形彈簧 TRANS 40T-XY 進行的平移調整基于平移調整 TRANS 40T，但具有額外的 XY 位移，可與 XY 調整安裝板 OH 40 相媲美。這些裝置可在 XY 以及 Theta、Phi-和 Z 方向。使用工具排除無意的誤調整。

此外，帶有碟形彈簧的版本具有非常緊湊的設計，這使得 TRANS 40T-XY 特別適合安裝在串聯設備中。

與標準版本一樣，這里也可以使用兩個光學元件。除了可調節元件外，還可以添加過濾器等以節省空間。

SYS 40 兼容

低翹曲鋁

低反射，黑色陽極氧化

使用橫向細牙螺絲和 theta-phi 調整進行 XY 調整

2 個用于 ø 25 mm 光學元件的支架



4.反式調整 TRANS 65L

TRANS 65L transadjustments 用于調整所有類型的傳輸光學器件。即使對于傾斜的光束，固定側的突破也會導致大孔徑，因此特別適合使用分束器。

通過連接附件中列出的插座，TRANS 65L 還可用作高分辨率運動鏡安裝座。

SYS 40 和 SYS 65 兼容

低翹曲鋁

低反射，黑色陽極氧化

theta-phi 調整

細牙螺絲或千分尺

安裝選項

在 SYS 65 中直接在 RT 65 選項卡上

在 SYS 40 中直接與 ADP 60-A



OWIS光學元件 傾斜臺

1.旋轉傾斜臺 DNT 40

旋轉傾斜臺 DNT 40 是角度調節臺 WV 40-D25 與傾斜臺 NT 40 的組合。

工作臺可以選擇配備細牙螺釘或千分尺。

低翹曲鋁

低反射，黑色陽極氧化

粗調（360°）

用細牙螺絲或千分尺進行微調

安裝選項

在 RT 40 和 RT 65 滑軌上

在 34 x 34 mm 網格中帶有 M4 螺紋的定位器上



2.傾斜臺 NT 40

傾斜臺NT 40是優選水平安裝的一維、高分辨率傾斜元件。旋轉軸由兩個精密鋼球的中心點定義，傾斜角度使用千分尺或細牙螺釘設置。

鉆孔網格允許與二維布置以及與 OWIS 附加組件、測量和移動臺、高度調節器和轉臺的組合。

低翹曲鋁

低反射，黑色陽極氧化

細牙螺絲或千分尺

工作臺和地面區域的鉆孔網格

安裝選項

在載玻片 RT 40 和 RT 65 上



OWIS光學元件 傾斜臺

1.穿孔板 LB / 鍋板 TB

LB 穿孔振膜在直徑為 25 mm 的地方有一塊直徑為 5 mm 的鉑銥板。5 µm 至 80 µm 的孔徑居中?？筛鶕?jù)要求提供其他孔徑。

對于需要更大孔徑的應用，OWIS ®提供了 TB杯隔膜。在這里，外徑也是 25 毫米。

因此，盆形板和穿孔板均可用于直徑為 25 毫米的已安裝光學器件的所有支架和調節裝置。

所有鋁制部件都有黑色陽極氧化保護層。

可應要求提供孔徑最大為 5000 µm 的盤板。

居中

包含在 OH 40-D25 中

孔徑為 5 µm 至 80 µm 的針孔隔膜

孔徑從 500 µm 到 4000 µm 的杯狀面板



2.光學操作

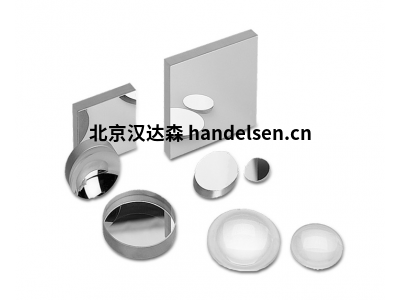

OWIS 計劃不僅包括透鏡和反射鏡，還包括具有不同涂層的棱鏡和延遲板等平面光學器件。這樣，從機械到光學的完整光束引導可以適當?shù)亟M合在一起。

如果您的結構需要光學器件，請?zhí)貏e詢問我們。我們期待向您發送合適的報價。

消色差鏡片

框架

鏡片

棱鏡

鏡子

分束器立方體和板

延遲板

圓柱透鏡
