德國ROLLON緊湊型軌道/導軌直供介紹

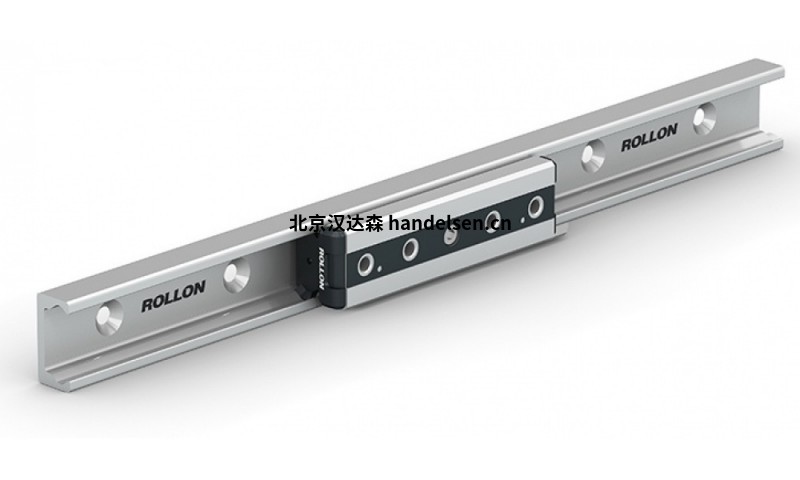

緊湊型軌道是一個線性系統，由帶感應淬火滾道的鋼制線性軌道和高精度徑向滾珠軸承滑塊組成，也由淬火鋼制成。緊湊型軌道線性導軌具有自動校準功能，因此簡化了項目、提高了性能并降低了整體應用成本。緊湊型導軌線性導軌易于安裝在所有類型的表面上，包括非加工表面。



緊湊型導軌線性導軌功能一個堅固的鋼制滑塊，帶有滾珠軸承、帶擦拭器的自定心頭、保護內部部件的縱向密封件和頂部密封條。滑塊主體經過精確拋光，具有啞光縱向邊緣倒角和光亮的磨平表面。滑塊頭配有特殊的緩釋毛氈墊，可相對滑塊體自由旋轉，因此毛氈始終與滾道接觸，以確保最佳潤滑。毛氈可以通過頭部前部的專用加油口進行潤滑，只需使用注射器注油器即可。

滾道包含在碳型材中，因此免受污染。此外，滑塊上的密封件和不同的防腐處理使緊湊型鋼軌線性導軌即使在惡劣的環境下也很可靠。



緊湊型軌道

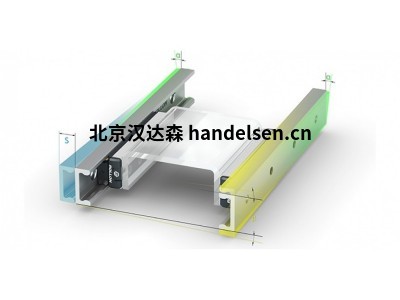

緊湊型軌道包括三個產品系列:固定軸承丁字軌、補償軸承丁字軌和浮動軸承丁字軌。它們可以組合起來形成自對準系統，以補償兩個平面上的未對準誤差:軸向最大為3.9毫米，徑向最大為2毫米。



可用于5種不同尺寸:18、28、35、43、63毫米

創造的可能性自動校準系統以補償安裝表面的固有錯位。

堅固耐用的不銹鋼滑塊帶有橫向密封和浮動雨刷。NSD版也有，安裝孔平行于主載荷方向。

不同的防腐處理適用于導軌和滑塊體:鍍鋅(根據ISO 2081標準，適用于所有導軌和滑塊體)、羅龍阿洛伊、羅龍電鍍和鍍鎳。

緊湊尺寸由包含滑塊和滾動元件的C形輪廓確保。

感應淬火和研磨滾道。

可調預載。

緊湊型軌道Plus

緊湊型導軌加線性導軌功能雙列滾珠軸承用于更高的負載能力以及帶有凸形滾道的剛性導軌和帶有縱向保護和浮動刮水器的新型堅固鋼滑塊，緊湊型導軌升級版專為高負載能力、高動態和工作環境方面的最苛刻應用而設計。同時保持自我調整能力使這個產品系列獨一無二。



滑塊有四種版本:導向滑塊(RV)；浮動滑塊(RP)；超浮動滑塊和旋轉滑塊。將兩個導軌與不同的滑塊結合在一起，就有可能創造出能夠補償兩個平面上的錯位誤差的自對準系統:軸向最大3.5毫米，徑向最大1.3毫米。
