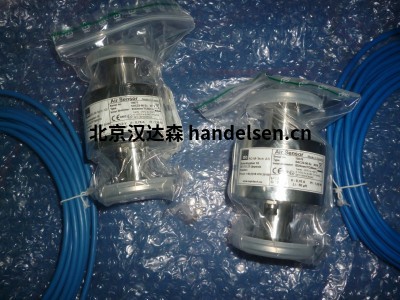

瑞典AQ 空氣傳感器 FCP4-25-EX技術參數介紹

瑞典AQ 空氣傳感器 FCP4-25-EX技術參數介紹

 瑞典AQ空氣傳感器工作無需直接接觸液體。在傳感器上流動的液體使用聲波進行監測。聲波記錄存在的氣體和顆粒，結果顯示在一個外部控制單元。

華珺 QQ：3400717127   手機：13552869098 電話：010-64717020-123 傳真：010-84786709-666 郵件：sales22@handelsen.cn

瑞典AQ空氣傳感器結構緊湊，可從一體式轉動而成內部完全光滑，Ra <0.4um。所有接液部件均由耐酸鋼或聚丙烯制成。

瑞典AQ空氣傳感器可以是CIP（就地清潔），鋼制空氣傳感器可以是SIP（蒸汽就位）到130°C。 AQ空氣傳感器具有2.1B的完全可追溯性證書（聚丙烯）和3.1B證書（316 L鋼）

所有連接均為標準三夾連接它提供了良好的無菌，使其易于組裝并拆卸。 空氣傳感器采用耐酸鋼制成帶連接器（瑞典AQ 傳感器 SAC系列）或不帶連接器（瑞典AQ 傳感器 FCS系列）。

AQ空氣傳感器可以設置在不同的水平靈敏度。 傳感器檢測到最大靈敏度氣泡小至2毫米。在低靈敏度下，傳感器檢測有無液體。

AQ空氣傳感器可用于生物制藥工業和不同的過程工業：•泵護罩•氣泡傳感器，AQ空氣傳感器同時還可應用于爆炸性環境。



AQ空氣傳感器，PP（聚丙烯）

 技術規格

工作溫度范圍* SAC，FCS，CCS：0?C至100?C
PAC，FCP：0?C至80?C
高溫度范圍* SAC，FCS，CCS：-20?C至130?C（130°C時：大總時間500h）
PAC，FCP：-20?C至80?C
大壓力SAC，FCS，CCS：高溫度下1 MPa / 10 bar g
PAC，FCP：700kPa20?C，500kPa50?C，50kPa80?C
防護等級IP67
管內完成（Ra值）SAC，FCS，CCS：<0.375μm/ <15微英寸
PAC，FCP：<1μm/ <40微英寸

在工作溫度范圍之外的溫度下，不能保證正確顯示氣泡。
標準管連接為TC，但可根據要求提供定制管連接。
空氣傳感器SAC，CCS和FCS已經制成316L不銹鋼EN 1.4404的一部分，但可以訂購其他不銹鋼牌號。 例如316L - EN 1.4435或904L - EN 1.4539可根據要求提供。
空氣傳感器PAC和FCP已成為聚丙烯（PP）的一部分



瑞典AQ 傳感器 FCP4-25    內徑：Ø4mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP4-25-EX 內徑：Ø4mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP6-25    內徑：Ø6mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP6-25-EX 內徑：Ø6mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP10-25    內徑：Ø10mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP10-25-EX 內徑：Ø10mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP14-25    內徑：Ø14mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP14-25-EX 內徑：Ø14mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP22-50    內徑：Ø22mm 外徑：Ø76mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCP22-50-EX 內徑：Ø22mm 外徑：Ø76mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCP38-64    內徑：Ø38mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，

瑞典AQ 傳感器 FCP38-64-EX 內徑：Ø38mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，





AQ空氣傳感器，316L（耐酸鋼），帶固定電纜



瑞典AQ 傳感器 FCS10-25    內徑：Ø10mm 外徑：Ø51mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCS10-25-EX 內徑：Ø10mm 外徑：Ø51mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCS16-25    內徑：Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCS16-25-EX 內徑：Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCS16-50    內徑：Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS16-50-EX 內徑：Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS22-50    內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS22-50-EX 內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS35-50    內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS35-50-EX 內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS46-64    內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，

瑞典AQ 傳感器 FCS46-64-EX 內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，







AQ空氣傳感器，316L（耐酸鋼）帶連接器



瑞典AQ 傳感器 SAC4.5-25    內徑：Ø4.5mm 外徑：Ø38mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC4.5-25-EX 內徑：Ø4.5mm 外徑：Ø38mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC6-25    內徑：Ø6mm 外徑：Ø38mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC6-25-EX 內徑：Ø6mm 外徑：Ø38mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC8-25    內徑：Ø8mm 外徑：Ø38mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC8-25-EX 內徑：Ø8mm 外徑：Ø38mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC10-25    內徑：Ø10mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC10-25-EX 內徑：Ø10mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC16-25    內徑：Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC16-25-EX 內徑：Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC16-50    內徑：Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC16-50-EX 內徑：Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC6-50    內徑：Ø6mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC6-50-EX 內徑：Ø6mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC22-50    內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC22-50-EX 內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC35-50    內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC35-50-EX 內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC46-64    內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：7m，

瑞典AQ 傳感器 SAC46-64-EX 內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：7m，

瑞典AQ 傳感器 SAC60-77    內徑：Ø60mm 外徑：Ø102mm 卡盤連接：77 標準線纜：7m，

瑞典AQ 傳感器 SAC60-77-EX 內徑：Ø60mm 外徑：Ø102mm 卡盤連接：77 標準線纜：7m，

瑞典AQ液位開關 是一種非侵入式傳感器，安裝于容器或管道外部。該傳感器可以測量 鋼、玻璃和塑料容器中的液位。

傳感器的設計適用于彎曲或扁平容器，可提供各種規格以滿足不同容器的應用需求 。瑞典AQ 液位傳感器安裝在容器底部外側，以精確測量容器中的液位。

 AQ液位開關無需直接接觸

液體，它監控容器中的聲波及空氣，聲波會記錄容器中氣體或者液體的存在，結果顯示在

外部控制單元。

AQ液位開關結構緊湊，無任何接觸

用過程媒體監控。AQ也為開關的形狀適合于圓形或扁平的

容器。有不同的尺寸適合不同的外部結構。分三個系列。LS系列，KS系列，RS系列。

 AQ液位開關可以安裝在鋼、玻璃鋼或

塑料容器上，同時也有防爆等級認證。

瑞典AQ液位開關，LS型，POM-H塑料

 瑞典AQ液位開關  LS46 Ex 用于容器直徑：44-48mm  適用溫度：-15度到60度 帶7m線纜

瑞典AQ液位開關  LS53 Ex 用于容器直徑：47-52mm  適用溫度：-15度到60度 帶7m線纜

瑞典AQ液位開關  LS46 Ex 用于容器直徑：50-56mm  適用溫度：-15度到60度 帶7m線纜

瑞典AQ液位開關  LS65 Ex 用于容器直徑：60-71mm  適用溫度：-15度到60度 帶7m線纜

瑞典AQ液位開關  LS76 Ex 用于容器直徑：69-80mm  適用溫度：-15度到60度 帶7m線纜

瑞典AQ液位開關  LS85 Ex 用于容器直徑：79-93mm  適用溫度：-15度到60度 帶7m線纜

瑞典AQ液位開關  LS100 Ex 用于容器直徑：91-108mm  適用溫度：-15度到60度 帶7m線纜

瑞典AQ液位開關  LS115 Ex 用于容器直徑：106-126mm  適用溫度：-15度到60度 帶7m線纜

瑞典AQ液位開關  LS135 Ex 用于容器直徑：123-150mm  適用溫度：-15度到60度 帶7m線纜

瑞典AQ液位開關  LS165 Ex 用于容器直徑：146-183mm  適用溫度：-15度到60度 帶7m線纜

瑞典AQ液位開關  LS200 Ex 用于容器直徑：179-245mm  適用溫度：-15度到60度 帶7m線纜

瑞典AQ液位開關  LS300 Ex 用于容器直徑：235-400mm  適用溫度：-15度到60度 帶7m線纜



瑞典AQ液位開關，RS型，L = 40mm，PEI塑料

 瑞典AQ液位開關  RS34 用于容器直徑：32-36mm  適用溫度：-20度到170度 帶7m線纜

瑞典AQ液位開關  RS37 用于容器直徑：36-39mm  適用溫度：-20度到170度 帶7m線纜

瑞典AQ液位開關  RS42 用于容器直徑：40-44mm  適用溫度：-20度到170度 帶7m線纜

瑞典AQ液位開關  RS46 用于容器直徑：44-49mm  適用溫度：-20度到170度 帶7m線纜

瑞典AQ液位開關  RS53 用于容器直徑：49-59mm  適用溫度：-20度到170度 帶7m線纜

瑞典AQ液位開關  RS65 用于容器直徑：59-70mm  適用溫度：-20度到170度 帶7m線纜

瑞典AQ液位開關  RS85 用于容器直徑：80-98mm  適用溫度：-20度到170度 帶7m線纜

瑞典AQ液位開關  RS115 用于容器直徑：98-135mm  適用溫度：-20度到170度 帶7m線纜

瑞典AQ液位開關  RS165 用于容器直徑：135-200mm  適用溫度：-20度到170度 帶7m線纜

瑞典AQ液位開關  RS250 用于容器直徑：200-350mm  適用溫度：-20度到170度 帶7m線纜

瑞典AQ液位開關  RS600 用于容器直徑：350-1200mm  適用溫度：-20度到170度 帶7m線纜



 瑞典AQ液位開關，KS型，L = 20mm，PEI塑料

 瑞典AQ液位開關 KS46 用于容器直徑：44-48mm  適用溫度：-20度到170度 帶7m線纜

瑞典AQ液位開關 KS49 用于容器直徑：47-52mm  適用溫度：-20度到170度 帶7m線纜

瑞典AQ液位開關 KS53 用于容器直徑：50-56mm  適用溫度：-20度到170度 帶7m線纜

瑞典AQ液位開關 KS75 用于容器直徑：69-80mm  適用溫度：-20度到170度 帶7m線纜

瑞典AQ液位開關 KS85 用于容器直徑：79-93mm  適用溫度：-20度到170度 帶7m線纜

瑞典AQ液位開 KS115 用于容器直徑：106-126mm  適用溫度：-20度到170度 帶7m線纜

瑞典AQ液位開關  KS135 用于容器直徑：123-150mm  適用溫度：-20度到170度 帶7m線纜

瑞典AQ液位開關  KS165 用于容器直徑：146-183mm  適用溫度：-20度到170度 帶7m線纜

瑞典AQ液位開關  KS200 用于容器直徑：179-245mm  適用溫度：-20度到170度 帶7m線纜

瑞典AQ液位開關  KS46 用于容器直徑：235-400mm  適用溫度：-20度到170度 帶7m線纜

瑞典AQ 超聲波控制器

 瑞典AQ超聲波控制器與空氣傳感器或液位開關/液位傳感器相連接，是AQ傳感器的智能中心 。AQ超聲控制器設計用于空氣傳感器，液位開關或液位傳感器。 隨著空氣傳感器可以持續監控氣泡的存在在流動的液體中。AQ超聲控制器結構緊湊，易于安裝。

 有兩種型號可選：

 D72 通過2個4-20 mA輸出或4個繼電器輸出進行通信。

DP72 通過Profibus DP進行通信

 瑞典AQ超聲控制器可以控制兩個空氣傳感器或四個液位開關或兩個液位傳感器。 它有四個繼電器輸出，一個4-20mA輸出和DP72可以連接到Profibus-DP。

 瑞典AQ超聲控制器用于生物制藥行業，對可靠性和要求都有很高要求的無菌設計，同時它也用于其他行業，如食品和加工業。

 瑞典A Q超聲波控制器D72 / DP72 參數：

 重量：210克

工作溫度：0°C至50°C

供電電壓：24V±3VDC

電流消耗：最大200mA

繼電器：1-4個自由觸點（電源關閉時打開）

最大負載：30V DC / AC 500mA

所有四個繼電器都連接到一個公共端子（端子3）

防護等級：IP20

環境濕度：0％-90％

測量頻率：1.1 - 2.2 MHz

平均輸出功率：10mW

連接到：空氣傳感器：2個FCP / FCS / SAC

液位開關：4個LS / RS

液位傳感器：2個LSF
