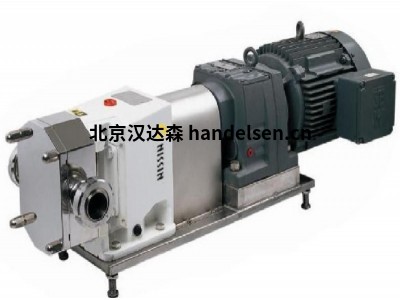

inoxpa轉子泵SLR 2-40用于精細化工領域



INOXPA成功的關鍵在于定位為全球一體化公司的戰略思路，同時保持其集團總部在Banyoles（西班牙），

王立華 QQ：2850590596   手機：18518172069 電話：010-64717020-125 傳真：010-84786709-666 郵件：sales20@handelsen.cn

總部擁有1個研發中心與技術服務檢測中心，以及1個與其他國家地區來協調工作的工程中心。INOXPA的生產中心分布在世界各地，為公司提供了巨大的靈活性。INOXPA不斷投資于I+D+I，以使其產品適應新的應用和被批準的指導方針，保證產品的質量和適用性（模塊單元、CIP系統、產品回收系統、巴氏殺菌機、集成組件、工藝自動化、泵、攪拌器、混合機、剪切乳化機、閥門和過濾器）







Aspir泵是一種衛生型側通道自吸泵，適用于食品加工，制藥和化學工業。



它專門用于泵送含有空氣或氣體的產品，也可以使用用于預先灌注的負吸力以及過濾設備。



它可用于泵送葡萄酒，油，糖漿，揮發性產品，如酒精，丙酮等溶劑或產品在接近沸點的溫度下。



但是，該泵的主要用途是用于CIP返回。











葉輪容納在吸入殼體和擴散器之間，它們一起旋轉用泵軸。由于這種布置，葉輪的旋轉和位置在側通道中，在吸入套管內部產生負壓，從而產生負壓泵的吸力。同時，流體以動力學的形式接收能量和壓力能量，這通過排放套管推動它。











材料：



與產品接觸的零件  不銹鋼AISI 316L（1.4404）



其他鋼件          不銹鋼AISI 304（1.4301）



與產品接觸的墊圈  EPDM







機械密封：



旋轉部分  碳化硅（SiC）



固定部分  碳（C）



墊圈      EPDM











技術規格：



表面處理：



外部        馬特



內部        明亮的拋光除了電解拋光葉輪







連接       DIN 11851



無菌法蘭DIN 11864



鉗（CLAMP）



短信（SMS）



（可根據要求提供其他連接）







操作限制：



標稱壓力1000 kPa (10 bar)   145 PSI



溫度范圍 --10°C to +120 °C   14 °F to 248 °F



+140°C (SIP，最長30分鐘)    284 °F



最大流量  54 m³/h    238 US GPM



最大差動頭50 m   164 ft



最大吸水高度4 m   13 ft



最高轉速1800 rpm







馬達：



三相感應電機，帶B5法蘭和B3腳，符合IEC標準，



4極= 1500/1800轉，IE-2 / IE-3效率等級，IP 55保護和F級絕緣。



3相，50 Hz，220-240VΔ/ 380-420 V Y，≤4kW



3相，50 Hz 380-420VΔ/ 660-690 V Y，≥5,5kW







選項：



重型葉輪。



泵殼帶排油口。



不同類型的連接。



SiC / SiC機械密封。



墊片：FPM和PTFE。



電機與其他電壓和頻率。



用于爆炸性環境或具有增強安全等級的電機。



ATEX認證。



內部流動旁路。







型號：



Inoxpa   ASPIR A-50



Inoxpa   ASPIR A-80



Inoxpa   ASPIR A-150



Inoxpa   ASPIR A-200



Inoxpa   SE20



Inoxpa   SE-26



Inoxpa   SE-28E



Inoxpa   SE35



Inoxpa   SE-35F



Inoxpa   SE-36



Inoxpa   RV-80



Inoxpa   HCP 40-205



Inoxpa   HCP 50-150



Inoxpa   HCP 50-190



Inoxpa   HCP 50-260



Inoxpa   HCP 65−215



Inoxpa   HLR 0-20



Inoxpa   HLR 2-50



Inoxpa   EFI−2107



Inoxpa   EFI-2355A



Inoxpa   LM3



Inoxpa   KST20



Inoxpa   74700 series, OD CL/CL



Inoxpa   304L T2



Inoxpa   SLR1−25



Inoxpa   SLR1-40



Inoxpa   M440







西班牙Inoxpa不銹鋼衛生泵ASPIR A-200技術資料
