OWIS 手動定位系統 測角儀
1.測角儀 MOGO 65-40-65
MOGO 65-40-65 測角儀的旋轉角度為 ± 20 °。它的高度為 32.5 毫米，旋轉軸在安裝表面上方 32.5 毫米，因此為棱鏡、支架、光學元件等提供了足夠的空間。
該測角儀可用于 SYS 65 和 SYS 90 . 測角儀由兩相步進電機或帶編碼器的直流伺服電機操作。集成的霍爾效應或機械限位開關提供可靠的損壞保護。
MOGO 65-40-65 測角儀即使在負載較大的情況下也能提供高精度定位。為了實現高精度，MOGO 65-40-65 配備了高精度制造部件和低背隙蝸輪。
低背隙蝸桿傳動允許水平和垂直方向的安裝位置以及架空應用。專為測角儀開發的導向系統能夠以最高分辨率實現高負載。
鋁制部件的高品質黑色陽極氧化保護層幾乎可以完全防止反射或雜散光。
2.高精度測角儀 MOGO 150-20
MOGO 150-20 測角儀即使在負載較大的情況下也能提供高精度定位。為了達到高精度，MOGO 150-20 配備了高精度組件。
低背隙蝸輪傳動允許水平和垂直方向的安裝位置以及高架應用。專為測角儀開發的導向系統能夠以最高分辨率實現大負載。
旋轉軸在安裝表面上方 163 毫米或 203.5 毫米，因此為相應的結構提供了足夠的空間。
旋轉范圍為 ± 10 °。根據應用的要求，您可以選擇步進電機或直流伺服電機。集成霍爾效應或機械限位開關以保護機械裝置。
鋁制部件的高品質黑色陽極氧化保護層幾乎可以完全防止反射或雜散光。
3.THETA-PHI-測角儀 TPM 150-20-20-243
theta-phi 測角儀TPM 150-20-20-243即使對于較大的負載也能提供高精度定位。為了實現高精度，TPM 150-20-20-243配備了高精度組件。??
低背隙蝸輪傳動允許水平和垂直方向的安裝位置以及高架應用。專為測角儀開發的導向系統能夠以最高分辨率實現大負載。
樞軸點位于安裝表面上方 163 毫米處，因此為相應的結構提供了足夠的空間。
每種情況下的擺動范圍均為 ± 10 °。根據應用的要求，您可以選擇步進電機或直流伺服電機。集成霍爾效應或機械限位開關以保護機械裝置。
鋁制部件的高品質黑色陽極氧化保護層幾乎可以完全防止反射或雜散光。
OWIS 手動定位系統 線性平臺
1.微型平移臺 MVT 30-Z
微型平移臺 MVT 30-Z 用于在最小空間內進行調整任務。它們的邊緣長度僅為 30 毫米，可在 3 毫米 (± 1.5 毫米) 的行程范圍內允許≥7 毫米的自由通過。
MVT 30-Z 配備細螺紋主軸和刻度旋鈕。滑塊的強制復位意味著它們可以在兩個方向承受相同的負載。
微型平移臺 MVT 30-Z 可根據要求提供與 SYS 40 兼容的變體。
低翹曲鋁
低反射，黑色陽極氧化
帶細牙螺紋主軸
緊湊的設計
低質量
2.非磁性微型平移臺 MVT 40B-Z-UM
非磁性微型平移平臺 MVT 40B-Z-UM 與非磁性微型 XY 平臺 MKT 40B-UM 一樣存在
由滲透率小于 1.01 的材料制成。與這些一起，也可以實現非磁性 XYZ 結構。
表格的尺寸對應于 MVT 40B-Z。它們可帶端板和不帶端板。
燕尾導軌可長時間保持精度，帶有刻度旋鈕的細螺紋主軸可實現靈敏設置。
無磁性
SYS 40 兼容
低翹曲鋁
低反射，黑色陽極氧化
行程 6 毫米
孔徑 ø 15 毫米
3.平移臺 VT 45N
VT 45N 平移臺適用于一般應用。不僅限于系統套件，它們還用于調整具有柱和銷的經典光學器件的結構以及光纖應用。此外，它們是定位 CCD 相機和其他光電傳感器的理想選擇。
借助集成夾緊裝置，產品可防止意外調整，因?yàn)樗鼈冎荒苡霉ぞ咚砷_(kāi)。它們提供安全性并且仍然易于使用。此外，VT 45N 可以根據需要安裝為 XY、XZ 和 XYZ 組合，安裝在滑塊和底板上，無需安裝支架。
帶有刻度按鈕的細螺紋主軸可實現靈敏的設置。燕尾導軌可在很長一段時間內保持其準確性。
無需額外的 Z 支架即可進行 XYZ 組裝
低翹曲鋁
低反射，黑色陽極氧化
帶夾子
帶細牙螺紋主軸
經濟有效的使用
安裝選項：
在帶有轉接板 ADP 65-A 的光學平臺上
在測角儀 GO 40 和 GO 65S 上
4.帶光圈 VTA 40B-XYZ 的位移臺
VTA 40B-XYZ 是 VTA 和 KTA 40B 的組合，每軸行程范圍為 6 毫米，自由孔徑為 11.2 至 15 毫米。預張緊的細牙螺紋主軸和精確調整的燕尾導軌可實現非常靈敏的定位。VTA 40B 在每個軸上的位置可以通過夾緊細牙螺紋主軸來固定。
VTA 40B-XYZ 有兩個版本。VTA 40B-XYZ-D15-2EP-SYS40 非常適合集成具有額外光束路徑自由度的光學或光機械組件。例如，使用作為附件提供的安裝板 OH 40-D25-LTD40B，可以定位安裝的光學元件。
也可根據要求提供與 θ 和 φ 傾斜的互調組合。安裝在滑軌 RT 40-34 上，此版本的 VTA 40B-XYZ 與 SYS 40 兼容，而 VTA 40B-XYZ-D15-2EP 在第三軸上有一個向內的滑軌，使其非常緊湊3軸定位器出現。
SYS 40 兼容
低翹曲鋁
低反射，黑色陽極氧化
每軸行程 6 mm
孔徑 ø 11.2 - 15 毫米
帶細牙螺紋主軸
帶夾子

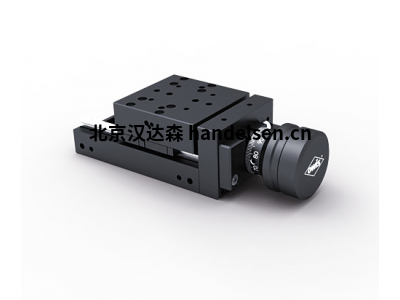

5.精密線性平臺 LT 45
LT 45 精密線性平臺是 LT 系列中最窄的。它們還專為工業用途以及研發應用而設計。
盡管它們的寬度很小，但使用特殊的導軌可以實現高承載能力和幾乎無滑動的操作，即使在安裝空間有限的情況下也能實現。
直到完全卡死，才能精確調節夾緊裝置對細牙螺紋主軸的制動力，而不會影響主軸的位置。
所有鋁制部件都有優質的黑色陽極氧化保護層。
行程范圍 25 毫米、40 毫米、65 毫米、85 毫米或 110 毫米
適用于工業
低翹曲鋁
低反射，黑色陽極氧化
低背隙，細螺紋主軸
帶有地面和耐腐蝕循環滾珠軸承導軌的滑塊
夾緊裝置固定設定位置
可以進行 XY、XZ 或 XYZ 組裝
6.測量臺 MT 60
術語 MT 60 涵蓋了一系列久經考驗的測量臺，寬度為 60 毫米，帶有交叉滾柱導軌。
根據不同的要求，MT 60 測量臺可提供 15 mm、25 mm 和 50 mm 的行程范圍以及中心或側面測微尺。
測量路徑 15 mm、25 mm 或 50 mm
緊湊的設計
預載精密交叉滾柱導軌
低翹曲鋁
低反射，黑色陽極氧化
中央或橫向排列的千分尺
用于高精度定位
無需額外的 Z 支架即可進行 XYZ 組裝
OWIS 手動定位系統 轉臺
1.轉臺 DT 40
DT 40 轉臺允許無限的旋轉角度。手動調整的分辨率約為百分之一度。它們配備精密蝸桿傳動和無間隙預載滾子軸承。
DT 40 主要用于旋轉 SYS 40 中的光學元件。
除了手動版本，DMT 40 還提供齒輪電機（直流伺服或兩相步進電機）。
SYS 40 兼容
低翹曲鋁
低反射，黑色陽極氧化
精密滾動軸承
低背隙蝸輪（傳動比90：1）
帶 ø 25 mm 座和 ø 20 mm 孔徑的轉盤
2.轉臺 DT 100
DT 100 轉臺具有預加載的蝸桿傳動裝置，傳動比為 180:1。
盡管它們的外部尺寸緊湊，但它們可以承受軸向和徑向的高載荷。
這些轉臺具有 53 毫米的大自由通道。
除了手動版本，DMT 100 還提供齒輪電機（直流伺服或 2 相步進電機）。
低翹曲鋁
低反射，黑色陽極氧化
精密角接觸球軸承
夾緊
低背隙蝸輪（齒輪比180：1）
帶插座和孔徑 ø 53 mm 的轉盤
3.轉臺 DT 130
轉臺 DT 130 具有預緊的蝸桿傳動裝置，傳動比為 180:1。
盡管它們的外部尺寸緊湊，但它們可以承受軸向和徑向的高載荷。
這些轉臺具有 56 毫米的大自由通道。
DT 130 轉臺也可用作配備不同發動機的 DTM 130。
SYS 90 兼容
低翹曲鋁
低反射，黑色陽極氧化
精密滾動軸承
帶夾子
預緊蝸輪（傳動比180:1）
帶支架和孔徑 ø 56 mm 的轉盤
4.旋轉調節器 DV 65
旋轉調節器 DV 65 允許像 DT 65 一樣不受限制地旋轉，但齒不是無間隙的。
37 毫米直徑的大孔徑使用戶能夠使用相對較大的光學元件。轉接板允許將滑動臺或測量臺直接安裝在 DV 65 上。
無預緊的蝸輪，其驅動軸可以分離以進行快速粗調，調整靈敏度優于 100 µrad。
DV 65 的尺寸與 SYS 65 系統兼容。
SYS 65 兼容
低翹曲鋁
低反射，黑色陽極氧化
可以垂直和水平使用
調節范圍>360°
整體高度低
OWIS 手動定位系統 角度調整平臺
1.角度調整平臺 WV 40
角度調整臺 WV 40 結合了粗調 (360 °) 和微調。可以通過松開夾緊螺釘來根據需要調整套筒插件。擰緊夾緊螺釘后，用測量螺釘或細牙螺釘將套筒插入件旋轉 25° (± 12.5°)。
垂直安裝時，WV 40 允許安裝的光學元件 (ø 25 mm / 25.4 mm 1 ") 安裝在 SYS 40 中，自由通道為 20 mm。
可以在 SYS 40 中水平安裝：使用一個 RT 40-40 卡舌（頂部邊緣 WV 40，低于系統高度 5 mm），或使用兩個 RT 40-10-R-WV40 卡舌（頂部邊緣 WV 40、10毫米以下系統高度）。
SYS 40 兼容
低翹曲鋁
低反射，黑色陽極氧化
粗調和微調
細螺紋或千分尺
可以垂直和水平使用
2.角度調整平臺 WV 60
WV 60 角度調整臺用于組合粗調和高分辨率微調。
孔徑允許傳輸組件圍繞光軸旋轉。
其他旋轉軸，包括多維排列，也可以通過附件實現。
SYS 65 兼容
低翹曲鋁
低反射，黑色陽極氧化
粗調和微調
細螺紋或千分尺
可以垂直和水平使用
3.角度調整平臺 WV 100
WV 100 角度調整臺用于組合粗調和高分辨率微調。
孔徑允許傳輸組件圍繞光軸旋轉。
其他旋轉軸，包括多維排列，也可以通過附件實現。
低翹曲鋁
低反射，黑色陽極氧化
粗調和微調
細螺紋或千分尺
可以垂直和水平使用
