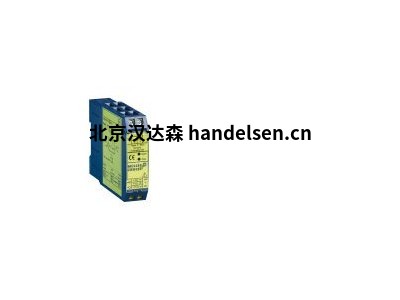

Muller Ziegler測量傳感器F-MU：
技術數據：
輸入 輸入變量 頻率
額定值 45-55 Hz、48-52 Hz、55-65 Hz、58-62 Hz、
360-440 赫茲、380-420 赫茲、0-100 赫茲、0-500 赫茲或 0-1000 赫茲
（僅帶有單獨的輔助電壓）
額定電壓 100 V、110 V、230 V、400 V 或 500 V ± 20 %
2-50 V、25-250 V、50-500 V 或 75-690 V
（僅帶有單獨的輔助電壓）
能耗 2,5-5 VA, 0,5-1 VA 帶獨立輔助電壓
過載永久 1,2 倍
高浪涌負載 2 倍 1 s
輸出 輸出變量雙輸出
額定值
選項
0-20 mA / 500 Ω 負載和 0-10 V / 最大值。負載 10 毫安
“活零”4-20 mA / 500 Ω 負載和 2-10 V / 最大值。負載 10 毫安
（需要輔助電壓）
傳遞行為 準確度 ± 0,5 %
溫度范圍 -15 °C 至 +20 °C 至 +30 °C 至 +55 °C
溫度影響 < 0.1 % at 10 K
輔助電壓影響無
負載影響無
無外部磁場影響 (400 A/m)
殘余紋波 < 30 mVss
響應時間 < 300 毫秒
最大開路電壓24伏
電流限制最大值過載時的 2 倍
測試電壓 < 500 V：輸入、輸出、輔助電壓之間為 4 kV
> 500 V：輸入和輸出之間為 5,2 kV
4 kV 輸入/輸出至輔助電壓
輔助電壓 230 V AC ± 20 %, 45-65 Hz, 2,5 VA
（僅限“帶電零”，選項 110 V AC ± 20 %，45-65 Hz，2,5 VA
標稱值從 24 V DC - 15 % 到 + 25 %，2 W
0-..Hz 和電壓范圍) 6-30 V AC + DC, 2 VA
36-265 伏交流 + 直流，2 伏安
尺寸 外殼 外殼 A，（22.5 毫米寬）第 A1 頁
重量 190 克
安裝緊固 35 mm 頂帽導軌上的卡扣式緊固。符合 DIN EN 60 715
電氣連接 螺釘端子最大。 4 平方毫米
應用
測量傳感器 F-MU 用于將頻率轉換和隔離為外加直流電和直流電。
電壓信號。 可以處理交流電壓和脈沖直流電壓。
功能
要測量的頻率通過用于電流隔離的內部電壓互感器發送到濾波器，然后從那里
到微控制器進行評估。 在那里產生的直流電壓轉化為外加直流電，并在
外加直流電壓。 兩個輸出均具有防空載和防短路功能。 不允許連接兩個輸出。
在“帶電零”以及額定電壓和頻率大幅波動的情況下需要輔助電壓
范圍以零為基準。
