TWIFLEX空氣啟動離合器型號簡介

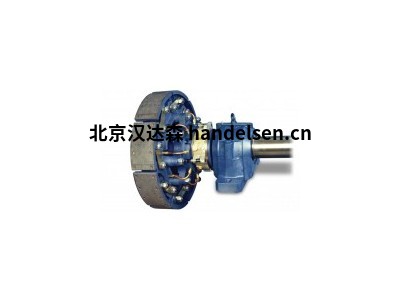

空氣啟動離合器| 特威弗克斯

　　離合器鼓連接到正向移動器，輪轂攜帶靈活安裝的內襯鞋，形成驅動半耦合。為了啟動嚙合，離合器鞋向外移動，與驅動半輪轂中內置的旋轉滾筒空氣推進器進行壓力接觸。

　　這將啟動驅動半旋轉，當其加速離心效果時，離合器鞋組件對鼓施加更硬的壓，從而逐漸加強嚙合，直到幾秒鐘后，啟動空氣壓力可以消除。

　　規范

　　當達到工作速度時，離合器傳輸正常功率，被離心力"鎖定"，因此無需進一步滑動即可運行。

　　如果發生過載足以導致離合器滑移或使正動力明顯減速，離合器會立即脫離，從而保護變速箱免受發動機、電機或渦輪轉子的旋轉質量的高溫慣性扭矩的影響。

　　離合器分離(如果需要)使用此功能。它由驅動輪轂上的盤式制動器影響。因此，當驅動機器靜止時，制動器也會防止其旋轉。這是船舶推進或負載可以驅動回來的一項基本要求，如離心泵。漢達森 祁佳強QQ：2850590582手機/微信：17744536447

　　如果機器運行時必須松開離合器，或者離合器分離時驅動軸必須保持靜止，則需要盤式制動器。(如果驅動軸可以由負載旋轉，它將嘗試接合離合器，使制動器至關重要)。

　　選擇制動器的大小以確保離合器分離快速且清潔，這當然取決于詳情咨詢177*1858*8643軸速度，因為離合器滑動扭矩與驅動軸旋轉速度的平方成正比。

　　雖然將制動盤直接安裝到離合器驅動輪轂通常很方便，但它可以安裝在驅動軸上的任意位置。在卡丹軸配置中，可使用靈活安裝的機械，以便在卡鉗和盤片之間提供令人滿意的對齊方式。

　　VS 系列盤式制動卡鉗|特威弗克斯

　　Twiflex VS 盤式制動卡鉗由兩個模塊組成，由 U 形頂部和底部安裝板之間固定，由連桿固定。

　　通常每個光盤使用一個或兩個卡鉗，但數量可能會根據光盤大小增加。制動器可以定位在外圍的任何角度，但理想情況下水平安裝(在 3 點鐘或 9 點鐘位置)。

　　最小圓盤直徑為 1000mm，除實際限制外沒有最大尺寸。標準卡鉗可容納 38mm 至 50mm 的盤厚 - 對于厚度超過 50mm 的光盤，請咨詢 Twiflex。

　　串聯卡鉗配置提供，共享一個通用的中央安裝板;最小圓盤直徑為2000mm。

　　表上顯示的額定值基于完全嵌入和帶條件制動片，標稱摩擦系數為 μ ± 0.4。Twiflex 盤式制動器必須與 Twiflex 無石棉制動片一起使用。

　　有效圓盤半徑 = 實際半徑 (m) = 0.110m。

　　注意：彈簧疲勞壽命是卡鉗額定值的函數。

　　MS 系列盤式制動卡鉗|特威弗克斯

　　Twiflex MS 系列盤式制動卡鉗適用于 12.7mm 的盤片厚度。最小圓盤直徑為 250mm。

　　通常，每個盤使用一個或兩個卡鉗，水平安裝(即在 3 點鐘或 9 點鐘位置)，以防止由于推進器的自重而摩擦一個制動片。Twiflex 提供一系列制動盤(請參閱光盤和輪轂組件)。

　　對于氣動操作，使用干燥、過濾和非潤滑的壓縮空氣。氣動制動器需要控制閥，手動操作或通過氣動或電氣信號操作。

　　圖表上顯示的額定值基于完全嵌入和調節制動片，標稱摩擦系數為 μ ± 0.4。Twiflex 盤式制動器必須與 Twiflex 無石棉制動片一起使用。

　　有效圓盤半徑 = 實際半徑 (m) = 0.03m。

　　MR 系列盤式制動卡鉗|特威弗克斯

　　Twiflex MR 系列盤式制動卡鉗適用于 12.7 毫米或 25.4 毫米厚的制動片。最小圓盤直徑為 250mm。MR2 的最小圓盤直徑為 460mm。

　　通常每個光盤使用一個或兩個卡鉗，但數量可能會根據光盤大小詳情咨詢177*1858*8643增加。制動器可以放置在盤周圍任何角度，但理想情況下應水平安裝(即 3 點鐘或 9 點鐘位置)。如果卡鉗安裝角度從水平或垂直軸應用大于 10°，則應安裝一個均衡連桿。Twiflex 提供一系列制動盤(請參閱光盤和輪轂組件)。

　　對于氣動操作，使用干燥、過濾和非潤滑的壓縮空氣。氣動制動器需要控制閥，手動操作或通過氣動或電氣信號操作。

　　圖表上顯示的額定值基于完全嵌入和調節制動片，標稱摩擦系數為 μ ± 0.4。Twiflex 盤式制動器必須與 Twiflex 無石棉制動片一起使用。

　　有效圓盤半徑 = 實際半徑 (m) = 0.03m。

　　(有效圓盤半徑 = 實際半徑 (英尺) = 0.09 英尺

　　GMX 系列盤式制動卡鉗|特威弗克斯

　　Twiflex GMX 系列盤式制動卡鉗與 MX 系列類似，但提供更大的墊片面積。GMX25、GMX30 和 GMX40 適用于分別與 25.4 毫米、30 毫米和 40 毫米厚的光盤一起使用。SGMX 卡鉗只適合與光盤 25.4mm 思考一起使用。最小圓盤直徑為 610mm。

　　GMX/SGMX 卡鉗可與任何 Twiflex 系列推進器一起使用，并采用專利連接機構，以確保均勻的墊磨損。

　　通常每個光盤使用一個或兩個卡鉗，但數量可能會根據光盤大小增加。制動器可以放置在盤周圍任何角度，但理想情況下應水平安裝(即 3 點鐘或 9 點鐘位置)。如果卡鉗安裝角度與水平或垂直軸應用大于 10°，則應安裝傾斜安裝套件或均衡連桿。Twiflex 提供一系列制動盤(請參閱光盤和輪轂組件)。

　　對于氣動操作，使用干燥、過濾和非潤滑的壓縮空氣。氣動制動器需要控制閥，手動操作或通過氣動或電氣信號操作。

　　圖表上顯示的額定值基于完全嵌入和調節制動片，標稱摩擦系數為 μ ± 0.4。Twiflex 盤式制動器必須與 Twiflex 無石棉制動片一起使用。

　　有效圓盤半徑 = 實際半徑 (m) = 0.06m。

　　GMR 系列盤式制動卡鉗| 特威弗克斯詳情咨詢177*1858*8643

　　Twiflex GMR 和 GMR40 系列盤式制動卡鉗適用于分別厚度為 25.4mm 和 40mm 的制動盤。最小圓盤直徑為 610mm。

　　通常每個光盤使用一個或兩個卡鉗，但數量可能會根據光盤大小增加。制動器可以放置在盤周圍任何角度，但理想情況下應水平安裝(即 3 點鐘或 9 點鐘位置)。如果卡鉗安裝角度與水平或垂直軸應用大于 10°，則應配備傾斜安裝套件。Twiflex 提供一系列制動盤(請參閱光盤和輪轂組件)。

　　對于氣動操作，使用干燥、過濾和非潤滑的壓縮空氣。氣動制動器需要控制閥，手動操作或通過氣動或電氣信號操作。

　　圖表上顯示的額定值基于完全嵌入和調節制動片，標稱摩擦系數為 μ ± 0.4。Twiflex 盤式制動器必須與 Twiflex 無石棉制動片一起使用。

　　有效圓盤半徑 = 實際半徑 (m) = 0.06m。

　　Twiflex 成立于 1946 年，專業從事工業應用先進制動技術的設計、制造和供應。Twiflex 提供世界上最大系列的氣動、液壓和機械應用工業盤式制動卡鉗，以及全系列推進器、盤式制動系統、柔性聯軸器和軸離合器聯軸器。

　　創新的 Twiflex 解決方案主要市場包括金屬、采礦、能源、電梯和自動扶梯、娛樂和船舶，適用于軋機、輸送機、起重葫蘆和起重機、磨床、風和潮汐渦輪機、主題公園游樂設施和推進系統等應用。

　　TWIFLEX 7200525

　　TWIFLEX 5/2-WAY-DX3621no:16G1A48

　　TWIFLEX APL1CD Part no:16G1A66&

　　TWIFLEX GPM16/B 005200

　　TWIFLEX 7200777 S8.4 GMRSP

　　TWIFLEX VCDB2002

　　TWIFLEX 0780123-SS4

　　TWIFLEX 8030027

　　TWIFLEX Part No:7200525

　　TWIFLEX 7701241 控制器

　　TWIFLEX VKSD119/62-PL

　　TWIFLEX MX30A-NR.10707

　　TWIFLEX S7.2 SN:7200809

　　TWIFLEX 718821詳情咨詢177*1858*8643

　　TWIFLEX MX25K(2-3) WU8312 LEFT

　　TWIFLEX MSK

　　TWIFLEX 7200654 K MRK 22186210

　　TWIFLEX 663079

　　TWIFLEX MSD系列 10010518 66647

　　TWIFLEX MXS13+XS7.5(左邊)

　　TWIFLEX 制動器 MR25K PartNo:6780679

　　TWIFLEX 7080080-Z 0798

　　TWIFLEX SH15

　　TWIFLEX 推進器 Type:XS9.6

　　TWIFLEX 氣動抱閘200.406.01

　　TWIFLEX 6781006/AM43+7200778

　　TWIFLEX MRK-LEFT 7200654

　　TWIFLEX VH A 0833

　　TWIFLEX XS7.5 7902805

　　TWIFLEX 6780971/7502211DC

　　TWIFLEX MX25XS LEFT

　　TWIFLEX SFPI0051 MR25 K DB4058

　　TWIFLEX 6817080134-Z

　　TWIFLEX LP11CD Part no:16G1A23詳情咨詢177*1858*8643

　　TWIFLEX MX13 7080118-Z-SS2

　　TWIFLEX 0780122-A

　　TWIFLEX GMR 25SD36

　　TWIFLEX MRK-RIGHT 7200654

　　TWIFLEX type MXS,制動力-7.33KN

　　TWIFLEX 制動鉗含摩擦片SMX13

　　TWIFLEX MX/VCS CA1306781942

　　TWIFLEX SFPI0050 MR25 K DB4058

　　TWIFLEX 663028 制動器皮囊

　　TWIFLEX PartNo:1070123

　　TWIFLEX TYPE:K 6bar~10bar ，K-thruster

　　TWIFLEX 7080118 摩擦片

　　TWIFLEX NR:6780711+7201046MX13 MX30

　　TWIFLEX 8126470/06-6

　　TWIFLEX 6630147

　　TWIFLEX MR0780123-Z

　　TWIFLEX 7080118-Z-0509

　　TWIFLEX 7902799

　　TWIFLEX 190*110*20mm 型號：10A05

　　TWIFLEX GMR25SD

　　TWIFLEX MR25R2-3詳情咨詢177*1858*8643

　　TWIFLEX 7701231 控制板

　　TWIFLEX MSA6780277+7200276

　　TWIFLEX thruster7.5 7200806

　　TWIFLEX PART NO 7200276

　　TWIFLEX PartNo:720276

　　TWIFLEX A3N-25/6 LT

　　TWIFLEX MX13 B39890

　　TWIFLEX thruster9.6 7780929

　　TWIFLEX MX13S

　　TWIFLEX 10616

　　TWIFLEX VCS MK4.70 NO.7274

　　TWIFLEX APL1CD Part no:16G1A66

　　TWIFLEX SFPI0052 MX25 XS DS2509

　　TWIFLEX 6787083

　　TWIFLEX T20 6780862

　　TWIFLEX MX/VCS11.23781806

　　TWIFLEX MR 25

　　TWIFLEX TYPE:AC3MK2

　　TWIFLEX VKS71系列

　　TWIFLEX CE/2 NO.6780853

　　TWIFLEX VKS71

　　TWIFLEX 6780710 MX25 Caliper only(RH)+

　　TWIFLEX P/N:7902804(794501);

　　TWIFLEX 6780591/AT46 Caliper only(RH)+詳情咨詢177*1858*8643

　　TWIFLEX 9780710 MX25

　　TWIFLEX MRK122.22.001 ，MRK Caliper

　　TWIFLEX M1-0807 0780133-Z

　　TWIFLEX MXS13+XS7.5(右邊)

　　TWIFLEX 復卷機剎車 TYPE-K

　　TWIFLEX MX K制動器 +DISC 250制動盤

　　TWIFLEX MRK 0611920 11000082 31162

　　TWIFLEX AC5 P/N:7701341

　　TWIFLEX 6780919

　　TWIFLEX 791425

　　TWIFLEX GMR 25SD36 7080080-Z

　　TWIFLEX AIR VMI.K.521.002002

　　TWIFLEX ISN-110/9

　　TWIFLEX A0006.440.02.04.5840

　　TWIFLEX A3N-25/6 RH

　　TWIFLEX DB4058 制動器

　　TWIFLEX MRK cylinder TIPO K 氣包在右側

　　TWIFLEX AAYB090-0000000000029 /000

　　TWIFLEX MXSH 13 有圖紙

　　TWIFLEX VKSD 119/62 NO:6780928

　　TWIFLEX VA100LF-F030

　　TWIFLEX 6780591MR25 Caliper only(RH)+7

　　TWIFLEX ST 27081.206.10.05.03-05

　　TWIFLEX XS7.5 7201046

　　TWIFLEX TYPE B5 THRUST PART NO:720829

　　TWIFLEX R&H 200.552.01

　　TWIFLEX 7200778 SD(36KN)

　　TWIFLEX 211088-6630149-803026-BFC1

　　TWIFLEX 3904F

　　TWIFLEX MX13 剎車側徑器

　　TWIFLEX MX13(part No 6780685)

　　TWIFLEX M5032 TYPE GMR 25SD36

　　TWIFLEX 產品名稱1

　　TWIFLEX XS 7-5

　　TWIFLEX MR 01.6780413 caliper

　　TWIFLEX PART 0775 帶卡簧 型號 MR

　　TWIFLEX K 6bar~10bar ，K-thruster

　　TWIFLEX 6780685+PARTNO.7200576

　　TWIFLEX Part NO.7200654 帶卡簧 型號MR

　　TWIFLEX 6780277

　　TWIFLEX 544.10775 FOR 200.405.01

　　TWIFLEX 摩擦片7080118-Z

　　TWIFLEX LP1101P Part no:16G1A24&

　　TWIFLEX Part.no.603010+7200654

　　TWIFLEX MR10065

　　TWIFLEX MR 25

　　TWIFLEX 13073 3059

　　TWIFLEX VKSD型液壓鉗盤制動器

　　TWIFLEX PP16G1A Part no:16G1A49&

　　TWIFLEX 0780123-Z-SS4 剎車片

　　TWIFLEX 2/3 "K" Thruster P/N:7200862

　　TWIFLEX SD 11

　　TWIFLEX VH2230HV

　　TWIFLEX GMRSPG1/2SPRINGOPERATE83%

　　TWIFLEX SFPI0052 MX25 XS DB3103

　　TWIFLEX MSA 6780277+7200276

　　TWIFLEX SFPI0053 MX25 XS DS2509

　　TWIFLEX MRK6780413+7200654

　　TWIFLEX BRAKE DISC 3.0 KOMPL S355J2G3

　　TWIFLEX ZSJG11.2 62001341

　　TWIFLEX MRB5

　　TWIFLEX VKSD 119/62 制動器

　　TWIFLEX A00066.440.02.04.5840

　　TWIFLEX 0780123-W

　　TWIFLEX XS 7-5

　　TWIFLEX DS2513 8W max 720 1/h 380v

　　TWIFLEX 摩擦片 PartNo:54432681000

　　TWIFLEX pn:6780971

　　TWIFLEX "A"(MS)THRUSTER PART NO

　　TWIFLEX CQPL12.7A-A-TG

　　TWIFLEX MX25K(1-3) WU8312 LEFT

　　TWIFLEX MX7080118-Z

　　TWIFLEX 7080332 VCS MK4 Pads-Standard

　　TWIFLEX 制動器型號:VKSD119/62-FL;

　　TWIFLEX GMRSP/T ART-NR10447抱閘

　　TWIFLEX EAPARTN 07701211 執行器

　　TWIFLEX thruster7.5 7200806

　　TWIFLEX MSK DS1507

　　TWIFLEX 01041400

　　TWIFLEX MXS13+XS7

　　TWIFLEX 10-05 制動器

　　TWIFLEX MR25K2-3

　　TWIFLEX MRK-084058

　　TWIFLEX GMR-SD(19) WU8313 RIGHT

　　TWIFLEX 6630145 Built and Inspected by

　　TWIFLEX MX13備注動力為液壓油

　　TWIFLEX 制動器型號:VKSD119/62-FL;

　　TWIFLEX PartNo:6000262

　　TWIFLEX K PART NO.3200654

　　TWIFLEX GMR25SD36

　　TWIFLEX EMXⅡ-15/10373

　　TWIFLEX 6630148

　　TWIFLEX PART NO:7080011-Z

　　TWIFLEX MRK Caliper complete p/n:10065

　　TWIFLEX TYPEMR05563

　　TWIFLEX VKSD FL 119/67 A 1544

　　TWIFLEX GMR25SD(30) WU8313 LEFT

　　TWIFLEX 6630145MXBuilt and Inspected b

　　TWIFLEX BRAKE DISC 2.0 KOMPL ST

　　TWIFLEX NR:6781508

　　TWIFLEX MX25K

　　TWIFLEX MP-A15-B22-C1-D4-E23-F234/AZ48

　　TWIFLEX TYPE:S4 7201/27

　　TWIFLEX MR-406 制動器

　　TWIFLEX MRK 7200576制動器

　　TWIFLEX MX13

　　TWIFLEX 7500106/AL38

　　TWIFLEX 7080134-Z

　　TWIFLEX PART NO:664052

　　TWIFLEX S8.4(CMR SPRING APPLIED

　　TWIFLEX MRK3/3RATE NO:6780413

　　TWIFLEX p/n.6780570

　　TWIFLEX SD8.4 PART:7200924

　　TWIFLEX MRK-SERIES-TWIFLEX 22411353

　　TWIFLEX 產品名稱1

　　TWIFLEX GMR-25P

　　TWIFLEX 產品名稱1

　　TWIFLEX 664058

　　TWIFLEX SD15.6 PARTNO:3200338

　　TWIFLEX 7080080-Z 0798

　　TWIFLEX K NO:7200654

　　TWIFLEX P/N.7080118-Z

　　TWIFLEX 7941705+7941711 制動器

　　TWIFLEX 7200654

　　TWIFLEX LC22016081

　　TWIFLEX MX/VCS11.2 6781806

　　TWIFLEX MRK DB4058

　　TWIFLEX MBR./2

　　TWIFLEX MX131/3-6780784 夾鉗(配制動器

　　TWIFLEX φ575/1220*30 圖號CRM-DRG-0056

　　TWIFLEX MP-A15-B22 C1-D4-E23-F234/AZ48

　　TWIFLEX PART NO:7200770

　　TWIFLEX 49.04544.10775

　　TWIFLEX 0780123-Z 剎車片

　　TWIFLEX Type: K PartNo:7200654

　　TWIFLEX 超壓剎車 TYPE-KS

　　TWIFLEX MU-101 盤式制動器

　　TWIFLEX 6780710/AJ81 夾鉗

　　TWIFLEX PART NO.7701227 AC5

　　TWIFLEX MX25K(1-3) WU8312 RIGHT

　　TWIFLEX 70A0080-9

　　TWIFLEX P/N.7080332

　　TWIFLEX MRK P/N:6780413+7200654

　　TWIFLEX Type:B5 THRUSTER

　　TWIFLEX XS 7.5 RART NO 7201076

　　TWIFLEX SH15備注動力為液壓油

　　TWIFLEX TYPE:T2 PART NO:6180872/AH30

　　TWIFLEX FS SIZE10 1.2kNm

　　TWIFLEX MX/VCS pads 7951480
