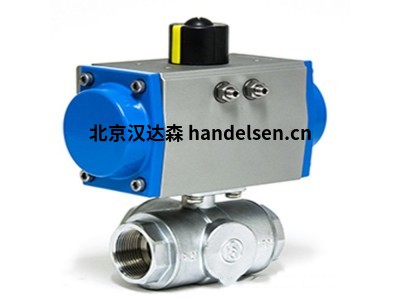

德國bar旋轉執行器GTD / GTE系列

德國bar于1979年成立，1990年建廠于德國西部的工業城市Dattenberg達滕貝格。德國bar從成立之初便致力于工業領域的氣動執行器和電磁閥等相關氣動元件的研發和生產，擁有現代化的全自動化工廠和多年的氣動產品生產經驗。

德國bar是控閥門領域的開拓者:1981年，德國bar率先提出利用齒輪齒條的原理，運用雙活塞以及安全彈簧來驅動執行器中軸，這一理念被世界各大廠商效仿并zui終在全球被廣泛采用。



bar限位開關是限制工作機械位置的主令電器。一般于工作機械到達終點時發生作用。故又稱終端開關。行程開關要控制的是工作機械的行程，而限位開關要控制的則是工作機械的位置，且往往是終端位置或極限位置。





德國BAR GmbH電磁閥NM-321-H產品描述：

3/2路NAMUR控制閥，用于驅動AS、GTE、GCE和ETE型單作用執行器。閥門將安裝在執行器上，但也可作為單個組件提供。

控制閥TYP NM 521 H產品描述：5/2路NAMUR控制閥，用于驅動AD，GTD，GCD和ETD型雙作用執行器。閥門將安裝在執行器上，但也可作為單個組件提供。

BAR控制閥

BAR控制閥-德國BAR GmbH電磁閥NM-321-H特征：

1、緊固螺釘，密碼銷和密封件屬于交付范圍。

2、閥門包含內部排氣再循環(連接3，執行器和管路側)。

3、連接3處的排氣節流僅允許使用節流板式NDPE!

4、油門板式NDPE的訂貨號稱見傳單號。





 型號：GTD-115/090-V22-H



執行器雙作用旋轉角度90°，V22mm 8-kt，法蘭鉆孔樣式F07 + F10 max。 控制壓力10bar



符合DIN EN ISO 5211和VDI / VDE 3845（NAMUR）的ATEX II 2GDc T5 T100°C接口



GTD / GTE系列旋轉執行器



技術數據



標準版



描述



氣動旋轉執行器



雙活塞：



GTD類型-雙面操作



GTE類型-單邊動作（彈簧復位）



可選版本



具有兩個附加活塞的三位置氣缸



設計特點：具有自定心元件的齒條齒輪機構技術；單作用：帶安全彈簧



執行器/閥門設計：外殼中的4或8個內螺紋，符合DIN EN ISO 5211



執行器/控制閥設計：根據NAMUR或VDI / VDE3845標準



執行器/信號單元的設計：符合VDI / VDE 3845（NAMUR）標準





 材料-



外殼：陽極氧化鋁



封面：環氧化鋁合金



GTD / GTE系列-049型：塑料蓋，環氧清漆



活塞，襯套，齒條：鋁合金，



GTD / GTE-049 + 058型：塑料



軸：鍍鎳鋼密封件：NBR



軸承：具有滑動性能的塑料



活塞桿/齒輪：鋁合金螺絲：不銹鋼



在以下過程工程領域中，系統的計劃者，構建者和操作者在廣泛的應用中使用我們的產品：



化學制藥



散裝廢物處理技術



石化食品技術



造船電廠技術



水和廢水處理技術，造紙和紙漿工業





Bar  GD系列GD-032回轉執行器

bar GD系列回轉執行器=雙作用，設計特點：齒條和小齒輪原理具有自動定心殼體中的活塞導向；執行機構/閥門的連接點：四個或驅動器外殼中的八個內螺紋符合EN ISO 5211

bar GmbH一直在致力于工業設備和過程工程應用的產品開發和創新。Bar GmbH自1979年開始開發，生產以及氣動配件的全球分銷和電動部分回轉執行器以及各種配件許多知名人士的重要和可靠的合作伙伴工業企業。bar GmbH是該領域的技術先驅之一閥門自動化。最新的產品目的是適應標準和客戶要求，我們正與之一起不斷致力于工廠工程的產品創新和過程工程工作。憑借氣動和電動部分回轉執行器的制造和全球分銷以及全自動零件和各種配件，bar GmbH是許多知名工業公司的重要合作伙伴。

我們的綜合產品組合：

 氣動旋轉執行器

 電動執行器

 自動閥

 終端位置反饋和定位器

在以下過程工程領域中，系統的計劃者，構建者和操作者在廣泛的應用中使用我們的產品：

化學制藥

散裝廢物處理技術

石化食品技術

造船電廠技術

水和廢水處理技術，造紙和紙漿工業



Bar限位開關型號

Bar SM-M2

Bar SM-D2

Bar SM-DA

Bar SM-DZ

Bar SM-N2

Bar SM-NA

Bar SM-NZ

Bar SM-N2-ATEX

Bar SM-N2/SM-DA/SM-NZ

Bar SM-N2/SM-DA/SM-DZ

Bar SC-M2

Bar SC-D

Bar SC-D2

Bar SC-N2

Bar SC-NS

Bar SC-AS-I

Bar SC-NS2

Bar SC-NA

Bar SC-NZ

Bar SC-NSA

Bar SC-NSZ

Bar SC-DA

Bar SC-DZ

Bar MS-M2-50/25-15-AW

Bar MS-M2-80/30-20

Bar MS-D2-80/30-20

Bar MS-M2-80/30-30

Bar MS-D2-80/30-30

Bar MS-M2-50/25-15

Bar MS-D2-50/25-15

Bar MS-M2-50/25-20

Bar MS-D2-50/25-20

Bar PH-M2-1-0

Bar PH-D2-0-1-S1

Bar PH-M2-0-2-S2-DAE

Bar PH-D2-2-0-DAE

Bar PH-M2-1-1-S1-DAE

Bar PN2-S-S-1-0

Bar GTD-115/090-V22-H執行器

德國bar將"氣動閥"作為一個整體推向市場的公司:運用一個緊湊的連接件，將球閥和執行器合為一體。當然，隨著高平臺閥門的出現，現在執行器與閥門之間無連接間隙已相當普及。

德國bar自行研發和生產氣動附件:限位開關、電磁閥、定位器等，造型美觀、樣式新穎、外觀小巧、質量可靠，為客戶置提供一站式服務和整套產品的售后服務，節約了成本和時間。

隨著工業自動化的不斷發展，氣電動閥門的廣泛應用，德國bar一直致力于其產品的研發和創新，從zui初的"雙活塞齒輪齒條結構原理"被后來的眾多氣動執行器廠家采用，到現在研發的電氣式定位器、限位開關盒、電磁閥等產品廣泛應用于高端工業領域，德國bar 創新的腳步從未停止過。

德國bar聯合西門子和ARCA共同開發制訂了OPOS接口協議。Actubar系列在設計zui初就考慮到定位器的發展趨勢，在氣缸內部預留了兩條氣源通道，以實現與定位器的無間縫連接。而且bar自行開發的定位器和所有的附件都可以和德國bar執行器實現無間縫連接，減少了外部管道連接帶來的繁瑣，不穩定，同時把氣源損耗降低到zui小，使整套產品更緊湊、美觀、安全和節能。

因其擁有氣動執行器、電動執行器、整套自控閥及全套附件設備制造和世界范圍內銷售的能力，德國bar已經成為多個受業界尊敬的著名企業的合作伙伴。

德國BAR公司是全球生產和銷售氣動和電動執行機構以及完整的自動閥門和配件的公司。是一個重要的很多知名和受人尊敬的合作伙伴的工業企業。BAR公司是一家不斷致力于產品開發和創新工廠建設和工業流程相關的應用程序。每一個適合接口的氣動執行機構創造者。令人信服的全球應用程序組件公司





Bar ETD-060/090：控制壓力為28.5ba

bar ETD / ETE系列不銹鋼氣動執行器：不銹鋼執行器是專門為在惡劣環境中使用而設計的，但同時具有以下優勢：標準系列。 應用行業有食品，飲料，制藥，化學工業，近海地區等等。



 bar GmbH一直在致力于工業設備和過程工程應用的產品開發和創新。Bar GmbH自1979年開始開發，生產以及氣動配件的全球分銷和電動部分回轉執行器以及各種配件許多知名人士的重要和可靠的合作伙伴工業企業。bar GmbH是該領域的技術先驅之一閥門自動化。最新的產品目的是適應標準和客戶要求，我們正與之一起不斷致力于工廠工程的產品創新和過程工程工作。憑借氣動和電動部分回轉執行器的制造和全球分銷以及全自動零件和各種配件，bar GmbH是許多知名工業公司的重要合作伙伴。

ETE-105/090-08-V22-E

ETD-105/090-00-V22-F

ETE-045-07-08-V22-E

ETE-060-07-08-V22-E

ETE-045-09-08-V22-E

ETE-060-09-08-V22-E

ETE-140-08-08-V22-E

ETE-160-08-08-V22-E

ETE-045-12

ETE-060-12

ETE-085-12

ETE-105-12

ETE-125-12

ETE-140-12

ETE-160-12

ETD-045

ETD-060

ETD-085

ETD-105

ETD-125

ETD-140

ETD-160

GTE-143/090-10-V27-F

GTE-068/090-08-V44-F

GTE-110/090-08-Z22-A-BE

GTD-078/120-00-V27-F

GTD-088/090-10-V44-F

GTD-098/120-00-V22-F

GTD-110/090-10-V27-F

GTD-115/090-00-V44-F

GTD-127/120-08-V22-F

GTD-143/090-10-V27-F

GTE-048/90-05-V27-F

GTE-300/90-10-V44-F

GTE-350/90-10-V44-F

GTE-143/90-06-V44-F

GTE-163/90-08-V44-F

GTE-185/90-08-V44-F

GTE-210/90-08-V44-F

GTE-250/90-08-V44-F

GTE-254/90-08-V44-F

Bar-positurn 是Bar-vacotrol閥門控制系統的一個重要組成部分。它可以安裝在所有頂部是NUMAR(根據VDI/VDE 3845)標準的產品上。Bar-positurn是性價比很高而且結實耐用的電氣式定位器，尤其適用于角行程氣動執行器，這也滿足了客戶不斷增長的關于開關閥具備調節功能的需求。



　　Bar-positurn定位器主要有兩部分：安裝在氣源進氣口的電磁閥和頂部的控制盒。它可以自動識別初始和終端位置，同時標配的輸出信號有一對開和關的無源觸點信號，和4-20mA(或0-10V)信號，因此Bar-positurn不僅可以作為起調節作用的定位器使用，也可以作為一個可以自動識別位置的限位開關盒使用。



　　Bar-positurn運用三點四線技術，需要提供24V DC。它可以通過支架與NUMAR標準頂部的所有執行器連接。但是如果和BAR自動研發的Actubar系列氣動執行器則可以實現無間縫連接，即直接安裝在執行器頂部，不需要安裝支架，沒有任何的安裝間隙。這樣的好處是：可以減少執行器和定位器之間連接的氣管，將氣源的損耗降低到zui小。整套產品外觀也是非常緊湊美觀，減少安裝空間。



　　Bar-positurn通過一個獨立外置的電磁閥來進氣，而不是像眾多定位器廠家將此部分內置。這樣可以降低定位器對氣源純凈度的要求，同時也將氣源對控制部分組件的損害降低到zui小。



　　Bar-positurn定位器體積非常小巧，分為單作用和雙作用，其中雙作用可實現故障保位和故障復位兩種狀態。



　　NM-532-H-230/AC



　　NM-532-H-24/DC



　　NM-532-H-xx/xx



　　NM-532-H-230/AC-Ex m



　　NM-532-H-24/DC-Ex m



　　NM-532-H-xx/xx-Ex m



　　NM-521-H



　　NM-521-H-230/AC



　　NM-521-H-xx/xx



　　NM-521-H-24/DC



　　NM-521-H-230/AC-EEx



　　NM-521-H-24/DC-EEx



　　NM-521-H-xx/xx-EEx



　　NM-321-H-230/AC



　　NM-321-H-24/DC



　　NM-321-H-xx/xx



　　NM-321-H-230/AC-EEx



　　NM-321-H-24/DC-EEx



　　NM-321-H-xx/xx-Eex



　　NM-321-H-xx/xx-Eex手動操作桿



　　HNG–D+E–078-088-098



　　HNG–D+E–110-115-127



　　HNG–D+E–143-163



　　HNG–D+E–185-210



　　HNG–D+E–250-254



　　HNG–D+E–300



　GTE系列閥



　　GTE-049



　　GTE-058



　　GTE-068



　　GTE-078



　　GTE-088



　　GTE-098



　　GTE-110



　　GTE-115



　　GTE-127



　　GTE-143



　　GTE-163



　　GTE-185



　　GTE-210



　　GTE-250



　　GTE-254



　　GTE-049-08



　　GTE-058-12



　　GTE-068-12



　　GTE-078-12



　　GTE-088-12



　　GTE-098-12



　　GTE-110-12



　　GTE-115-12



　　GTE-127-12



　　GTE-143-12



　　GTE-163-12



　　GTE-185-12



　　GTE-210-12



　　GTE-250-12



　　GTE-254-12



　　GTE-300-F16-12



　　GTE-300-F25-12



　　GTE-350-F16-12



　　GTE-350-F25-12



　　GTE-400-16



　　GTE-068/090-08-Z11-A-BE

    　GTE-068/090-V14-F
德國bar旋轉執行器GTD / GTE系列
