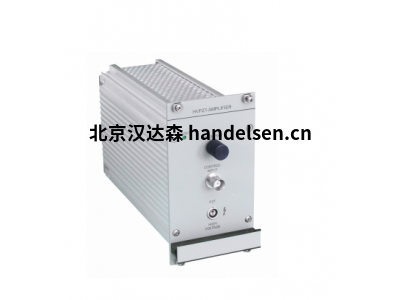

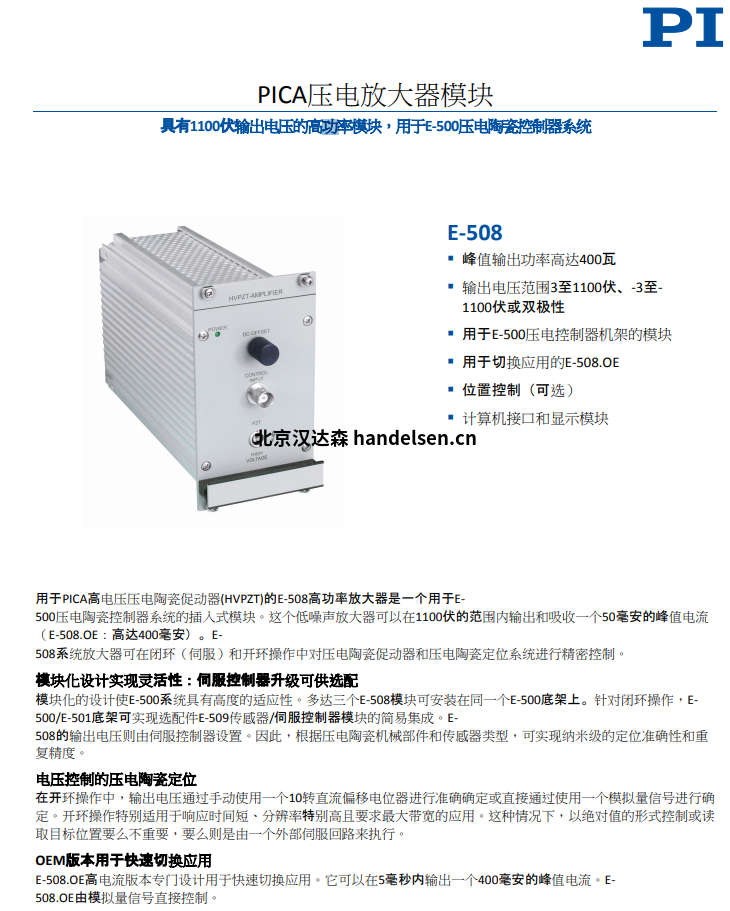

E-508 PICA壓電放大器模塊

具有1100伏輸出電壓的高功率模塊，E-500壓電陶瓷控制器系統

§ 峰值輸出功率高達400瓦

§ 輸出電壓范圍3至1100伏、-3至- 1100伏或雙極性

§ 用于E-500壓電控制器機架的模塊

§ 用于切換應用的E-508.OE

§ 位置控制（可選）

§ 計算機接口和顯示模塊

描述

用于PICA高電壓壓電陶瓷促動器(HVPZT)的E-508高功率放大器是一個用于E-500壓電陶瓷控制器系統的插入式模塊。這個低噪聲放大器可以在1100伏的范圍內輸出和吸收一個50毫安的峰值電流（E-508.OE：高達400毫安）。E-508系統放大器可在閉環（伺服）和開環操作中對壓電陶瓷促動器和壓電陶瓷定位系統進行精密控制。

模塊化設計實現靈活性：伺服控制器升級可供選配

模塊化的設計使E-500系統具有高度的適應性。多達三個E-508模塊可安裝在同一個E-500底架上。針對閉環操作，E-500/E-501底架可實現選配件E-509傳感器/伺服控制器模塊的簡易集成。E-508的輸出電壓則由伺服控制器設置。因此，根據壓電陶瓷機械部件和傳感器類型，可實現納米級的定位準確性和重復精度。

電壓控制的壓電陶瓷定位

在開環操作中，輸出電壓通過手動使用一個10轉直流偏移電位器進行準確確定或直接通過使用一個模擬量信號進行確定。開環操作特別適用于響應時間短、分辨率特別高且要求最大帶寬的應用。這種情況下，以絕對值的形式控制或讀取目標位置要么不重要，要么則是由一個外部伺服回路來執行。

OEM版本用于快速切換應用

E-508.OE高電流版本專門設計用于快速切換應用。它可以在5毫秒內輸出一個400毫安的峰值電流。E-508.OE由模擬量信號直接控制。

訂購信息

E-508.00 HVPZT壓電放大器模塊，3至1100伏，1通道

E-508.OE HVPZT壓電放大器模塊，OEM，峰值電流為400毫安
