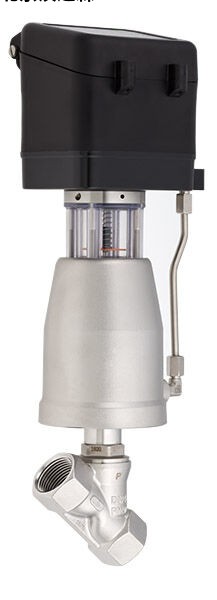

德國SCHUBERT&SALZER角座控制閥7020型技術參數介紹

SCHUBERT&SALZER公司簡介

Schubert&Salzer的所有者刻在開姆尼茨Schubert&Salzer塔鐘上的這個座右銘在公司成立135年后的今天仍然至關重要。從戰略角度看，舒伯特與薩爾澤(Schubert&Salzer)公司集團已反復適應市場需求，并不斷面臨新的挑戰。他們的思想和行為是長期的。他們不專注于短期收入優化，而是專注于家族企業的長期業務安全。您可以在過程工業的各個領域找到Schubert&Salzer控制系統的產品-凡需調節流動和流動介質的地方。Schubert&Salzer精鑄洛本施泰因(Lobenstein)是德國最古老的精鑄鑄造廠之一?？蛻舻膫€別應用決定了產品。



Schubert&Salzer Control Systems GmbH是德國閥門廠商，公司坐落在英戈爾斯塔特，主要制造北美和南美的所有工業廣泛應用的閥門和控制產品。它是一家中等規模的公司，核心業務是開發和銷售用于液體和氣體介質流動的控制技術以及創新的解決方案。德國SCHUBERT&SALZER的控制和驅動閥門有良好的耐用性和精度。Schubert&Salzer可以自豪地回顧135年的公司歷史。不斷變化的時間也反映在公司不斷的重新定位中。通過變化實現連續性-在這一座右銘下，舒伯特與薩爾澤(Schubert&Salzer)成功地使自己適應了不斷變化的市場需求，并開拓了新的業務領域。與他們一起看看公司歷史上最重要的里程碑。

德國SCHUBERT&SALZER滑動閥產品分類

①膜片驅動：帶隔膜執行器的滑閥。

②活塞驅動：帶活塞驅動的滑閥閥。

③發動機氣門：帶電動馬達的滑門閥。

④調壓閥：帶壓力調節器的滑動閘閥。

⑤手動駕駛：帶手動驅動的滑門閥。



德國SCHUBERT&SALZER滑動閥產品應用領域

①化學和制藥工業

②鋼鐵和鋁廠

③食品飲料行業

④塑膠和橡膠生產

⑤測試臺技術

⑥氣體或壓縮空氣的產生和應用

⑦釀酒設備

⑧紡織制造

⑨輪胎制造



德國SCHUBERT&SALZER滑動閥產品優點

①經濟的安裝尺寸，緊湊的設計，最小的空間和安裝工作。

②良好的位置關系30：1至160：1。

③易于組裝和維護，緊湊的設計，輕巧的重量(例如DN 150僅帶驅動器約14.2千克)以及智能密封盤的構造，組裝和維護工作是孩子們的游戲。

④可變的KVS值，只需更改固定密封墊圈，即可隨時更改KVS值-范圍從KVS=0.018到910。

⑤顯著降低能耗，行程短，驅動能量低。

⑥磨損最小，這是由于施加了相對于流動方向偏移90度的力，以及可移動和固定密封墊圈的高質量材料配對。

⑦最佳流量控制，避免了閥門中的氣蝕問題，并且由于減少了湍流而降低了噪音。

⑧最大壓差，以最小的尺寸，緊湊的總長度和低空氣消耗量來調節高壓差(最高100 bar)。

⑨極低的泄漏率<KVS值的<0.0001％，這是因為可移動墊圈的自搭接效果以及介質對帶有表面密封的可移動密封墊圈的壓力。

德國SCHUBERT&SALZER滑動閥產品分類應用領域與優點

德國SCHUBERT&SALZER滑動閥產品概述總結

①調節非常容易。35年前，Schubert&Salzer Control Systems在控制閥領域開創了新局面：他們開發了滑閥控制閥，這是一種緊湊，輕便和高精度的閥。它按照萊昂納多·達·芬奇(Leonardo Da Vinci)已經熱衷的原則進行工作。迄今為止，它滿足對控制閥的最高要求。

②滑閥具有獨特設計的功能單元，該功能單元僅由兩個開槽的圓盤組成，它們彼此滑動并相互密封。垂直于流動方向固定在殼體中的一個密封板具有一定數量的橫向槽。具有相同狹槽布置的第二個不可旋轉的圓盤垂直于第二個不可移動的圓盤移動，因此改變了流動橫截面。施加的壓力差將可移動磁盤壓到固定磁盤上。這種功能原理還產生了可移動密封墊圈的自搭接效果，因此，這種表面密封比提升閥中不常見的環形密封更不易受到影響。這意味著滑門閥由于系統的原因而極為緊湊。

③滑門閥-效率，GS閥最突出的特點是所需的致動力，僅是在相同的壓差下致動相同公稱尺寸的提升閥所需動力的約10%。盡管這兩種原理在相同的公稱尺寸下幾乎具有相同的流量，但是這可以使驅動器大大縮小!這種有利的結果是由于GS閥相對于閥座閥橫向關閉而相對于流量橫向關閉而不是橫向關閉。

④滑門閥-空化，在最窄的閥橫截面中的高流速將局部壓力降低到液體的蒸氣壓以下。形成蒸氣氣泡，該蒸氣氣泡在較高壓力的區域中再次崩潰。如果它們遇到固定極限(閥門外殼)，則破裂的氣泡可能會造成損壞。對于GS閥，該危險的氣蝕區域位于閥外部，更確切地說是在閥后約1-2 m。然后，空化氣泡在管道中心附近坍塌，沒有任何有害作用。

⑤滑門閥-動力學，滑動閘閥比常規控制閥“快得多”。如果您將已安裝的定位器的操作變量視為輸入變量，并將出現的沖程幅度視為輸出變量，則可以根據頻率響應進行顯示。頻率響應的過程會影響整個控制回路的控制質量。

⑥滑閥-重量，低促動力和短行程允許使用小型促動器。結合節省空間的中間法蘭設計，可實現最小的閥門重量和尺寸，特別是中型和大型公稱尺寸。例如，DN150中的提升閥也重約150 kg，而相同公稱尺寸的滑閥僅重14.2 kg!
