Horger＆Gassler 液壓支架 本土采購

Horger＆Gassler 液壓支架  本土采購

  Horger＆Gassler作為液壓元件的供應商，在合同工作領域，我們可以用最先進的技術來代表各種各樣的生產，以便在最好的條件下滿足您的需求。在這里，我們專注于單件，小批量和中批量。如果需要，您的產品將經過我們的質量和成本優化的制造過程，直到準備安裝和100％檢查的組裝。

馬婉婷 QQ：640767997   手機：18518171575 電話：010-64717020-127 傳真：010-84786709-666 郵件：sales21@handelsen.cn

Horger＆Gassler作為擁有者管理的家族企業，我們保證與我們的高素質專業團隊提供最好的服務和最優的誠實的建議。因為你的滿意就是我們的動力

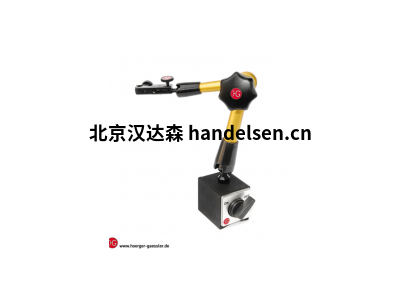

MSTA 300/4 +旋轉FE + Msohne

測量臺尺寸 300/4，帶測量嘴，無需微調，

帶滾珠適配器ø20xM8，帶有可旋轉的精細調節

底腳完整，帶有磁MSTA 300/4 +旋轉鐵+ MS FE

300/4號測量架，帶ø20/ M8球適配器，帶

帶有微調的測量嘴，磁鐵尺寸為0，帶有

腳上可旋轉微調cpl鐵Gr。 0



二、產品分類
德國Horger＆Gassler :
Horger＆Gassler液壓臂、Horger＆Gassler機械臂、Horger＆Gassler液壓磁性表架等。

Horger&Gassler液壓式測量支架



 通過擰緊星形夾來完成關節的夾緊。 這觸發了三腳架內部復雜的液壓系統，以極高的剛性夾緊每個接頭。 三腳架上巨大的油壓保證了最佳測量結果和絕對平穩的夾緊過程。 由于密封表面的最佳表面質量和最高的工藝質量，三腳架正常使用時的使用壽命通常達到一代以上



液壓測量支架大小150微型(工作半徑150mm)

液壓測量支架尺寸150 Mini
鎖模力產生	液壓
物料	陽極氧化鋁拋光易切削鋼
球關節臂	M4內螺紋
球關節腳	M6內螺紋
保持力	4KG
保持電源安全相關應用	3KG
L1	62mm
L2	90mm
半徑	150mm
標準磁塊	直徑35mm
粘合力標準磁鐵	147 N Topfmagnet
測量臺	直徑 8mm H7和燕尾

根據下面配件，可以確認產品貨號

107101 三腳架

107032 三腳架+手臂上的夾持器

107130 三腳架磁力表座+手臂上的夾持器+磁鐵可旋轉微調

107001 三腳架磁力表座+手臂上的夾持器











Horger&Gassler機械測式量支架



 機械三腳架通過擰緊星形夾來夾緊。 在這里，一個復雜的機構在三腳架內部進行操作，從而牢固地夾住各個關節。 夾緊是漸進式的，所以每個關節從下到上按順序排列，以便能夠非?？焖俸褪孢m地對準。 該機構的堅固和精確的結構確保了使用壽命和最高精度。

2. 機械測量支架大小350(工作半徑350mm)

機械測式量支架尺寸350
鎖模力產生	機械
物料	陽極氧化鋁拋光易切削鋼 塑料星形旋鈕
球關節臂	M6內螺紋
球關節腳	M8外螺紋
保持力	6KG
保持電源安全相關應用	5KG
L1	175mm
L2	175mm
半徑	300mm
標準磁塊(LxBxH)	60*50*55
粘合力標準磁鐵	800 N Topfmagnet
測量臺	直徑 8mm H7和燕尾



訂貨號：

105350三腳架

105311 三腳架+測量喙，微調

105312 三腳架磁鐵+測量喙，微調

 Horger&Gassler液壓式測量支架



 通過擰緊星形夾來完成關節的夾緊。 這觸發了三腳架內部復雜的液壓系統，以極高的剛性夾緊每個接頭。 三腳架上巨大的油壓保證了最佳測量結果和絕對平穩的夾緊過程。 由于密封表面的最佳表面質量和最高的工藝質量，三腳架正常使用時的使用壽命通常達到一代以上

液壓測量支架尺寸550(工作半徑550mm)

液壓測量支架尺寸550mm
鎖模力產生	液壓
物料	陽極氧化鋁拋光易切削鋼 塑料星形旋鈕
球關節臂	M6內螺紋
球關節腳	M10外螺紋
保持力的標準應用	6KG
保持電源安全相關應用	4KG
L1	254mm
L2	2961mm
半徑	550mm
標準磁鐵（LxWxH）	80x50x55 mm
粘合力標準磁鐵	1000 N可切換
測量臺	直徑8mm H7和燕尾

根據下面配件，可以確認產品貨號

105548 三腳架

105553 三腳架磁力表座+測量喙，微調

105554 三腳架+測量喙，微調

105559 三腳架磁力表座+測量喙沒有微調+液壓微調

105562 三腳架磁力表座+測量喙沒有微調







Horger&Gassler液壓式測量支架



 通過擰緊星形夾來完成關節的夾緊。 這觸發了三腳架內部復雜的液壓系統，以極高的剛性夾緊每個接頭。 三腳架上巨大的油壓保證了最佳測量結果和絕對平穩的夾緊過程。 由于密封表面的最佳表面質量和最高的工藝質量，三腳架正常使用時的使用壽命通常達到一代以上



液壓測量支架大小400(工作半徑400mm)

液壓測量支架尺寸400mm
鎖模力產生	液壓
物料	陽極氧化鋁拋光易切削鋼 塑料星形旋鈕
球關節臂	M6內螺紋
球關節腳	M10外螺紋
保持力的標準應用	11KG
保持電源安全相關應用	9KG
L1	179mm
L2	221mm
半徑	400mm
標準磁鐵（LxWxH）	80x50x55 mm
粘合力標準磁鐵	1000 N可切換
測量臺	直徑8mm H7和燕尾



根據下面配件，可以確認產品貨號



106300 三腳架

106305 三腳架+測量喙，微調

106306 三腳架磁力表座+測量喙，微調

106308 三腳架+測量喙沒有微調

106330 三腳架磁力表座+測量喙沒有微調+液壓微調





Horger&Gassler液壓式測量支架



 通過擰緊星形夾來完成關節的夾緊。 這觸發了三腳架內部復雜的液壓系統，以極高的剛性夾緊每個接頭。 三腳架上巨大的油壓保證了最佳測量結果和絕對平穩的夾緊過程。 由于密封表面的最佳表面質量和最高的工藝質量，三腳架正常使用時的使用壽命通常達到一代以上

液壓測量支架大小300(工作半徑300mm)

液壓測量支架尺寸300mm
鎖模力產生	液壓
物料	陽極氧化鋁拋光易切削鋼 塑料星形旋鈕
球關節臂	M6內螺紋
球關節腳	M8外螺紋
保持力的標準應用	16KG
保持電源安全相關應用	12KG
L1	124mm
L2	176mm
半徑	300mm
標準磁鐵（LxWxH）	60x50x55 mm
粘合力標準磁鐵	800 N可切換
測量臺	直徑8mm H7和燕尾

根據下面配件，可以確認產品貨號

104316 三腳架

104317 三腳架+測量喙，微調

104318 三腳架磁力表座+測量喙，微調

104319 三腳架磁力表座+測量喙沒有微調+可旋轉微調

104335 三腳架磁力表座+測量喙，微調+可旋轉微調

104337三腳架磁力表座+測量喙沒有微調

 Horger＆Gassler  104335 液壓支架現貨供應



Horger&Gassler液壓式測量支架



 通過擰緊星形夾來完成關節的夾緊。 這觸發了三腳架內部復雜的液壓系統，以極高的剛性夾緊每個接頭。 三腳架上巨大的油壓保證了最佳測量結果和絕對平穩的夾緊過程。 由于密封表面的最佳表面質量和最高的工藝質量，三腳架正常使用時的使用壽命通常達到一代以上



通過擰緊星形夾來完成關節的夾緊。 這觸發了三腳架內部復雜的液壓系統，以極高的剛性夾緊每個接頭。 三腳架上巨大的油壓保證了最佳測量結果和絕對平穩的夾緊過程。

由于密封表面的最佳表面質量和最高的工藝質量，三腳架正常使用時的使用壽命通常達到一代以上



 液壓測量支架大小220(工作半徑220mm)

液壓測量支架尺寸220mm
鎖模力產生	液壓
物料	陽極氧化鋁拋光易切削鋼 塑料星形旋鈕
球關節臂	M6內螺紋
球關節腳	M8外螺紋
保持力的標準應用	7KG
保持電源安全相關應用	5KG
L1	88mm
L2	132mm
半徑	220 mm
標準磁鐵（LxWxH）	60x50x55 mm
粘合力標準磁鐵	800 N可切換
測量臺	直徑8mm H7和燕尾

根據下面配件，可以確認產品貨號

108399 三腳架

108400 三腳架+測量喙，微調

108420 三腳架磁力表座+測量喙，微調
