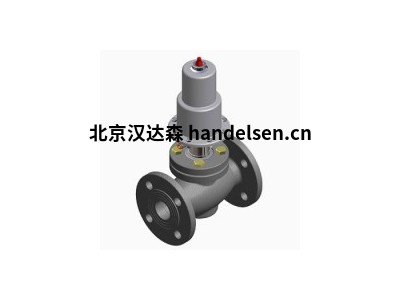

Burocco氣動開關閥VPFA系列

開關閥的正確選擇是工廠設計的重要因素。 定型中使用的流量值應為設計期間估計的最大值增加約20-40％。 閥門尺寸的計算通過使用流量系數CV來完成，該流量系數CV是每種閥門尺寸的特定值，在表“技術規格”中列出。

產品參數：

-關斷作用方式詳情咨詢武工177*1858*8643

-NC- 常閉

-NO- 常開

-DE- 雙作用

閥體材料

-AISI316 號不銹鋼

-蠟鑄工藝 (DN 15 - DN 100)

-鍛造與電鍍( DN 125 - DN 200)

閥座

-AISI316 號不銹鋼詳情咨詢武工177*1858*8643

連接方式

-異徑法蘭PN 6 、PN 10 、PN 16 (材質AISI304/316）

-焊接

閥蓋

-AISI316不銹鋼

快速打開時閥塞動作為線性

-AISI316 ，帶PTFE-PTFE/CG 插芯

-AISI316 ，采用硅/三元乙丙/氟橡膠插件（2）

填料箱

-標準PTFE環、viton環

-填料PTFE 環( DN 15/DN 50) (NPFL)

-填料PTFE 環+ 石墨溫度200℃ (DN 15/DN 50) (NPFL)

伺服控制器（3）

-啟動作用方式，最小4bar，最大8bar .

-材料：AISI304 鍛鋼

-氣缸 Φ 63 、 Φ 82 、 Φ 118 、 Φ 136 、 Φ 153 、 Φ 235

-閥桿AISI316L 軋制鋼， 采用雙導件

-密封圈: NBR 、氟橡膠

-電流設備：定位器( N C 型〉

這類閥門可用于多個領域- 紡織印染設備、化學品設備、水處理設備、食品設備、一般工業設備.根據客戶要求，可將閥門用于特殊領域。

Burocco氣動開關閥VPFA技術參數

尺寸（DN）DN 15 -65

壓力額定值PN16

連接法蘭UNI / DIN PN16

類型密封 軟（Class VI）

特性： 開/關

功能：帶氣動活塞（最大8 bar）

溫度：-5至+180°C

Burocco氣動開關閥VPFA基本配置

1閥體

2閥體墊片

3閥蓋

4閥座

5閥塞

6閥桿

7填料箱

8閥門墊片

9環形螺母

10活塞

11彈簧

 詳情咨詢武工177*1858*8643

12執行器外殼

13手輪螺絲

14手輪

15閥桿導向件

16閥桿導向件

17閥桿唇密封

18活塞唇密封

19 Seeger環

20閥桿密封圈

21缸密封圈

22環形螺母密封圈

23活塞密封圈

24閥芯墊圈

25活塞墊圈

26螺絲

27螺絲

28螺母

29螺母

30螺母

31插銷
